Реле электротепловое РТН-1321 12-18А - SQ0712-0010 TDM

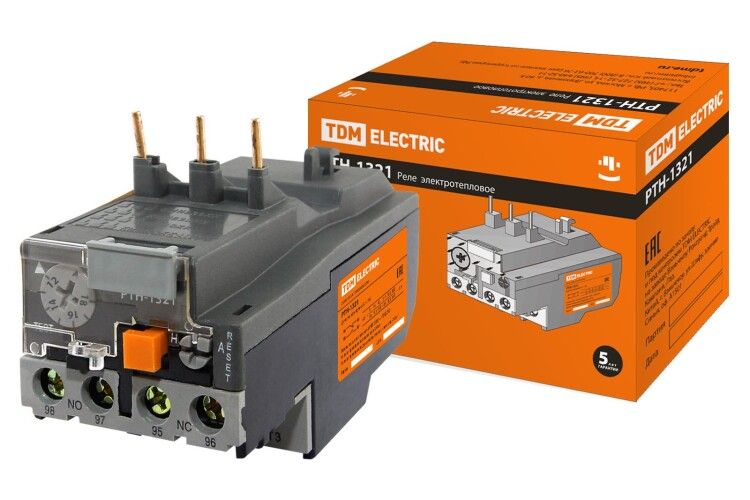

Реле электротепловое РТН-1321 12-18 А от TDM ELECTRIC предназначено для надёжной защиты электродвигателей от перегрузок и других аварийных режимов. Устройство имеет встроенный механизм автоматического перезапуска и удобную настройку тока срабатывания в пределах 8–12 А.

Назначение и область применения

Реле электротепловое РТН-1321 12-18 А защищает электродвигатели от:

• перегрузки по току;
• асимметрии фаз (неравномерного распределения тока между фазами);
• затянутого пуска (длительного разгона двигателя);
• заклинивания ротора.

Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Особенно эффективно в условиях частых пусков или переменных нагрузок.

Технические характеристики

• Рабочее напряжение: до 660 В - совместимо с сетями 380/400 В и выше;
• Регулируемый ток срабатывания: 8–12 А - точная настройка под конкретный двигатель;
• Класс тепловой характеристики: 20 - время срабатывания при перегрузке составляет около 20 секунд при токе в 6 раз выше установленного значения;
• Вспомогательные контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации или отключения цепи управления;
• Переключающие контакты: отсутствуют - устройство не управляет основной цепью, только контролирует и даёт сигнал;
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Автоматический перезапуск: да - после остывания биметаллического элемента реле само восстанавливает работу, если причина срабатывания устранена;
• Кнопка перезапуска: есть - позволяет вручную активировать перезапуск, даже если система ещё не остыла полностью.

Совместимость и монтаж

Реле электротепловое РТН-1321 12-18 А крепится непосредственно на DIN-рейку или поверхность через базовое крепление. Подключение силовых проводов осуществляется винтовыми зажимами - перед монтажом убедитесь, что сечение жил соответствует требованиям производителя (обычно 0,5–2,5 мм2). Для правильной работы необходимо соблюдать полярность подключения фаз, хотя сам принцип действия не зависит от чередования фаз.

Установка возможна в щитах с температурой окружающего воздуха от –25C до +60C. Не рекомендуется монтировать рядом с источниками сильного нагрева или вибраций.

Безопасность и стандарты

Конструкция реле соответствует требованиям ГОСТ Р МЭК 60947-4-1. Прозрачная крышка пломбируется - это предотвращает несанкционированную настройку тока срабатывания. Пломба сохраняет целостность при обычном обслуживании, но требует вскрытия специальным инструментом для изменения уставки - обеспечивает контроль качества на объекте.

Преимущества

• Интегрированный автоматический перезапуск снижает простои оборудования без участия оператора;
• Чёткий диапазон регулировки 8–12 А - идеально подходит для двигателей мощностью 1,5–3 кВт в стандартных условиях;
• Наличие двух вспомогательных контактов позволяет легко интегрировать реле в системы управления и сигнализации;
• Простая механическая конструкция - высокая надёжность, мало отказов, долгий срок службы;
• Пломбируемая крышка - повышает безопасность и соответствие требованиям промышленной эксплуатации.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - работает только в трёхфазных сетях;
• Не реагирует на короткое замыкание - обязательно требуется параллельная установка автоматических выключателей или предохранителей;
• Автоматический перезапуск может быть опасен при неустранённой причине перегрузки - например, при заклинившем вале; в таких случаях лучше использовать версию с ручным перезапуском;
• Не поддерживает дистанционное управление - все действия выполняются визуально или кнопочно на корпусе.

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает выход из строя при засорении труб;
• Контроль конвейера на пищевом производстве - останавливает движение при перегрузке, затем возобновляет работу после устранения препятствия;
• Обслуживание вентилятора в HVAC-системе - защищает от перегрева при длительной работе в режиме повышенной нагрузки;
• Стационарные станки с ЧПУ - обеспечивает безопасный запуск после пауз и предотвращает повреждение шпинделя.

Практические советы

• Настройте ток срабатывания точно по паспортному значению двигателя - не используйте максимальные значения без необходимости;
• Проверьте плотность затяжки винтов при первом монтаже - слабый контакт вызывает перегрев и ложные срабатывания;
• Если двигатель часто запускается, учитывайте, что класс 20 даёт более медленное срабатывание - для частых пусков выбирайте устройства с классом 10;
• При использовании автоматического перезапуска установите световую сигнализацию - чтобы оператор видел, когда произошло срабатывание;
• Реле РТН-1321 12-18 А от TDM ELECTRIC - артикул sq0712-0010 - совместимо с большинством стандартных DIN-корпусов, но проверьте габариты перед заказом.
