Реле электротепловое токовое РТТ5-160-1 УХЛ4, 160,0А, IP00 (100-160А) КЭАЗ | 347727

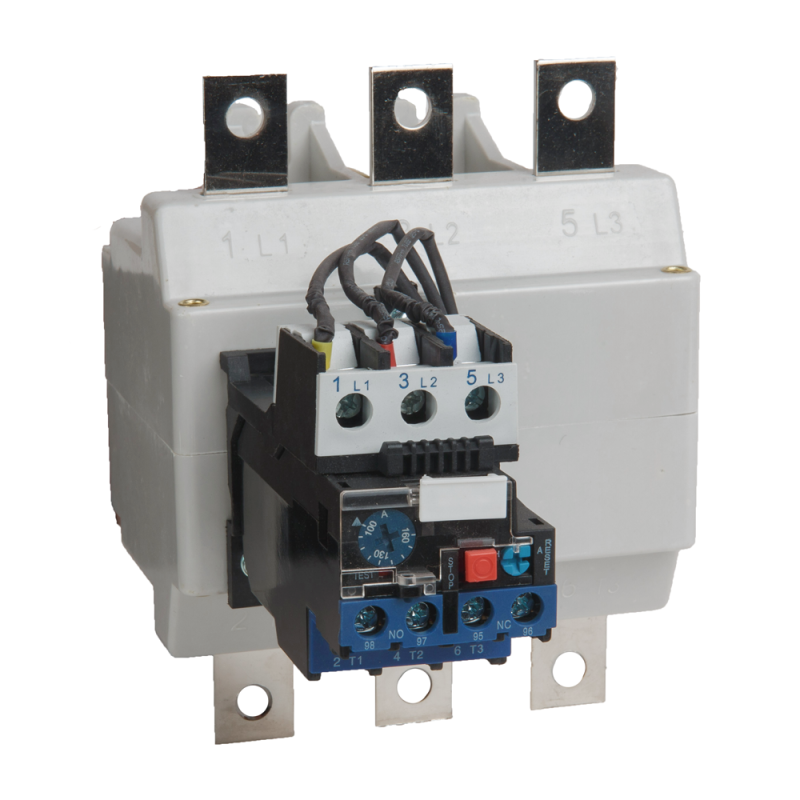

Реле электротепловое токовое РТТ5-160-1 УХЛ4 160,0А IP00 (100-160А) от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство работает в паре с контакторами ПМ12 и подходит для промышленных систем, где важна стабильная работа оборудования.

Назначение и область применения

Реле электротепловое токовое РТТ5-160-1 УХЛ4 защищает трёхфазные асинхронные двигатели от повреждений из-за длительной перегрузки или потери одной из фаз. Его применяют в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, требующим автоматической защиты.

Устройство устанавливается совместно с электромагнитными контакторами серии ПМ12. Подходит для работы в условиях умеренного климата (класс исполнения УХЛ4).

Технические характеристики

• Номинальный ток: 160 А (диапазон регулировки 100–160 А)
• Количество полюсов: 3 - соответствует трёхфазным цепям
• Количество контактов: 2 - один нормально замкнутый (NC), один нормально разомкнутый (NO) для сигнализации и управления
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует требованиям IEC 60947-4-5
• Защита корпуса: IP00 - нет защиты от внешних воздействий, требуется установка в закрытую панель или шкаф
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 25 мм2
• Способ монтажа: непосредственное крепление или обособленное размещение - можно монтировать прямо на контактор или отдельно на панель

Совместимость и монтаж

Реле электротепловое токовое РТТ5-160-1 УХЛ4 совместимо с контактными аппаратами серии ПМ12 и ПМЛ. Монтаж возможен двумя способами:

• На DIN-рейку - через специальный крепёж (не входит в комплект, приобретается отдельно)
• Непосредственно на контактор - обеспечивает компактную сборку и минимизирует количество соединений

При монтаже важно соблюдать расстояние между реле и источниками тепла - не менее 50 мм. Недопустимо установка рядом с нагревательными элементами или в местах с высокой температурой окружающей среды выше +40 C.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-5. Класс защиты 10A гарантирует селективное срабатывание - реле не сработает при кратковременных пусковых токах, но отключит двигатель при реальной перегрузке. Применение устройства в соответствии с инструкциями снижает риск возгорания и выхода из строя электродвигателя.

Преимущества

• Высокая точность срабатывания благодаря термочувствительному элементу с компенсацией температуры окружающей среды
• Возможность выбора режима восстановления: автоматический (самовозврат) или ручной (через кнопку RESET)
• Интеграция с контактными группами ПМ12 - позволяет использовать единый комплект для быстрого монтажа
• Стандартные винтовые зажимы - удобны для обслуживания и не требуют специальных инструментов

Ограничения применения

• Не предназначен для работы в открытых помещениях - класс защиты IP00 требует обязательной установки внутри щита или шкафа
• Не защищает от короткого замыкания - необходимо применять предохранители или автоматы с соответствующей отключающей способностью
• Не рекомендуется для частых пусков (более 6 раз в час) - может привести к преждевременному износу теплового элемента
• Не поддерживает дистанционное управление - все операции (сброс, настройка) выполняются вручную

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Обеспечение безопасности конвейера на пищевом производстве
• Автоматическое отключение вентилятора при перегрузке в HVAC-системе
• Комплексная защита в составе пускателя ПМ12-160 с кнопками START/STOP

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 100–160 А - реле нельзя настраивать вне этого предела
• При использовании в условиях колебаний температуры (например, на улице в шкафу) учитывайте влияние окружающей среды - возможно потребуется дополнительная компенсация
• При срабатывании реле - всегда определите причину перегрузки перед сбросом через кнопку RESET
• Для удобства обслуживания используйте реле с ручным возвратом - это исключает случайный запуск после аварии
• Проверяйте затяжку винтов зажимов при первом включении и каждые 6 месяцев - ослабление контакта вызывает перегрев
