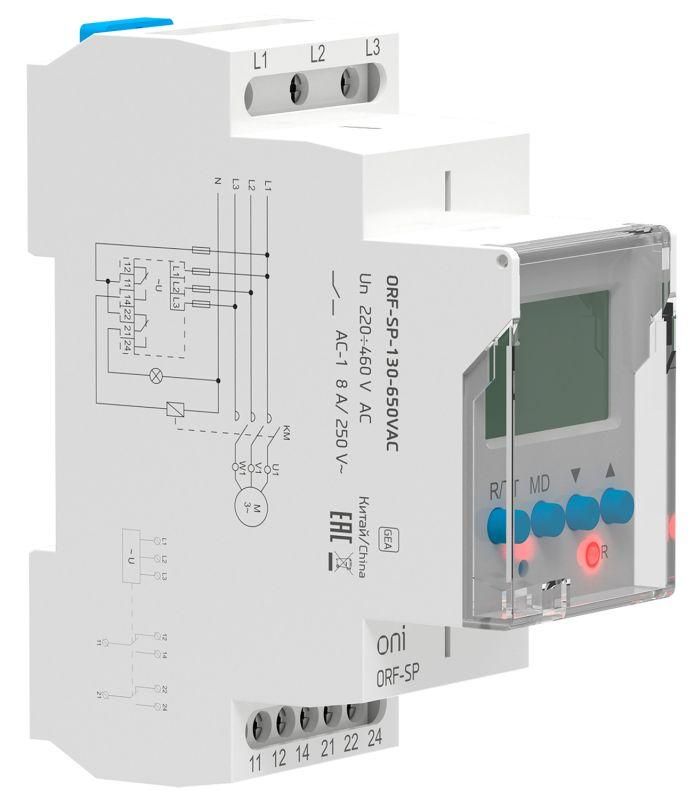

Реле фаз ORF-SP 3ф. 2 конт. 130-650В AC | ORF-SP-130-650VAC ONI IEK

Реле фаз трехфазное 2 контактное 130–650 В AC ONI (артикул orf-sp-130-650vac) обеспечивает надёжную защиту трёхфазных нагрузок от аварийных режимов сети: обрыва, перекоса, неверной последовательности фаз и отклонений напряжения. Устройство устанавливается на DIN-рейку и подходит для промышленного оборудования, где важна стабильность электроснабжения.

Назначение и область применения

Реле фаз трехфазное 2 контактное 130–650 В AC ONI контролирует три основных параметра трёхфазной сети: наличие всех фаз, правильность их чередования и баланс напряжения между фазами. Также устройство отслеживает уровни напряжения - предупреждает о понижении или повышении за допустимые границы. Применяется для защиты двигателей, насосов, компрессоров, конвейеров, систем вентиляции и другого оборудования, чувствительного к перебоям в питании. Особенно актуально в условиях нестабильной сети или при использовании генераторов.

Технические характеристики

• Напряжение питания: 220–460 В переменного тока (AC)
• Рабочий диапазон напряжения: 130–650 В - позволяет работать даже при значительных просадках или скачках
• Контролируемые функции: обрыв фаз, перекос фаз (асимметрия), чередование фаз, перенапряжение, пониженное напряжение
• Задержка срабатывания: регулируемая от 0,1 до 20 секунд - исключает ложные срабатывания при кратковременных колебаниях
• Выходные контакты: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Номинальный ток контактов: 8 А
• Способ установки: монтаж на DIN-рейку 35 мм
• Тип устройства: реле контроля фаз

Совместимость и монтаж

Реле фаз трехфазное 2 контактное 130–650 В AC ONI совместимо со всеми стандартными DIN-рейками. Подключение осуществляется через клеммы для трёх фаз (L1, L2, L3), нейтрали (N) и цепи управления. Контакты НЗ и НО позволяют использовать реле как в цепях отключения, так и для сигнализации. Для подключения нагрузки используйте внешний контактор или магнитный пускатель - само реле не коммутирует силовые токи двигателя, только управляет цепью управления. Обязательно соблюдайте полярность подключения фаз - неверная распайка приведёт к некорректной работе функции чередования.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с типичными требованиями IEC 60947-5-1 для реле контроля. Работает в температурном диапазоне, характерном для промышленных условий (уточнять в паспорте производителя). Не предназначен для использования во взрывоопасных зонах.

Преимущества

• Объединяет четыре функции защиты в одном корпусе - снижает количество необходимых устройств
• Широкий рабочий диапазон напряжения (130–650 В) - работает даже при серьёзных перепадах
• Настройка задержки срабатывания - минимизирует ложные отключения из-за кратковременных помех
• Чёткая индикация состояния (обычно светодиоды на лицевой панели) - легко диагностировать причину отключения
• Монтаж на DIN-рейку - удобен для сборки щитов и модульной автоматизации

Ограничения применения

• Не поддерживает постоянный ток - работает только с переменным напряжением (AC)
• Не контролирует состояние нейтрали - хотя в описании указано “обрыв нейтрали”, в характеристиках эта функция не подтверждена; проверьте документацию производителя
• Не рассчитано на прямую коммутацию мощных нагрузок - требует внешнего контактора
• Не имеет IP-защиты - устанавливать только внутри закрытых щитов
• Не рекомендуется для сетей ниже 130 В - при более низком напряжении реле не будет срабатывать

Примеры использования

• Защита асинхронного двигателя на станке - отключает питание при обрыве одной из фаз
• Контроль работы насосной группы - предотвращает работу при обратном чередовании фаз, которое может вызвать вращение вала в противоположную сторону
• Автоматизация системы вентиляции в промышленном помещении - отключает оборудование при длительном понижении напряжения
• Использование с генератором - следит за стабильностью напряжения при переходе на резервное питание

Практические советы

• Перед первым запуском проверьте настройку задержки - для большинства применений достаточно 1–5 секунд
• При подключении фаз убедитесь, что провода не перепутаны - особенно важно для функции чередования
• Если реле часто срабатывает, проверьте качество сети: возможны плохие контакты, старый кабель или нестабильный источник питания
• Для сложных систем используйте контакты НО для включения световой или звуковой сигнализации - это ускорит поиск причины отключения
• При замене аналога - убедитесь, что новый прибор имеет такой же диапазон напряжения (130–650 В); многие реле имеют меньший порог и не будут работать при низком напряжении
