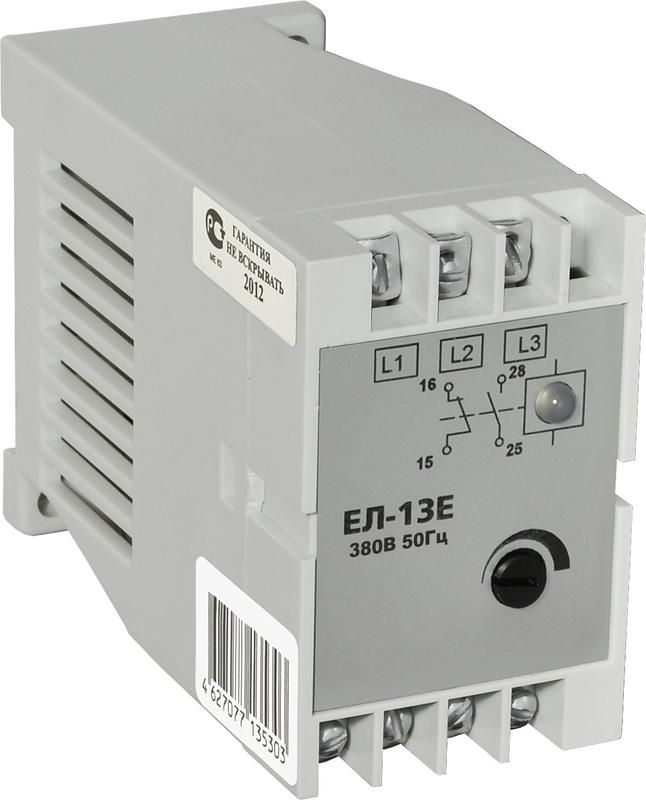

Реле контроля трехфазного напряжения ЕЛ-13Е 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного 5А 2п УХЛ4 и Автоматика A8222-77135303

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 от бренда Реле и Автоматика (артикул a8222-77135303) обеспечивает защиту оборудования от аварийных режимов трёхфазной сети: обрыва фаз, перекоса напряжения и неверного порядка чередования. Подходит для установки в щитах управления промышленными станками, насосами, компрессорами и другими устройствами, чувствительными к качеству питания.

Назначение и область применения

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 контролирует три основных параметра трёхфазной сети: наличие всех фаз, правильный порядок чередования и уровень напряжения. При выходе любого из параметров за пределы допустимого - реле размыкает цепь через свои контакты, отключая нагрузку. Это предотвращает повреждение двигателей, преобразователей частоты и другого оборудования.

Устройство применяется в системах автоматизации: на производстве, в ЖКХ, на объектах с насосными станциями, вентиляцией, лифтами и других местах, где важна стабильность трёхфазного питания.

Технические характеристики

• Номинальное напряжение: 380 В, 50 Гц
• Диапазон рабочего напряжения: 266–380 В (при падении ниже 266 В - срабатывает)
• Задержка срабатывания: регулируемая от 0,1 до 10 секунд (позволяет исключить ложные срабатывания при кратковременных просадках)
• Ток коммутируемых контактов: 5 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - возможность построения различных схем управления
• Степень защиты: УХЛ4 (работает при температуре от −40C до +40C, устойчиво к влаге и запылённости в закрытых помещениях)
• Функции: обнаружение обрыва фазы, контроль чередования фаз, защита от пониженного напряжения

Совместимость и монтаж

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы L1, L2, L3 - для трёх фаз, N - для нулевого провода. Контакты реле подключаются последовательно в цепь управления катушки контактора или другого исполнительного устройства.

Не требует внешнего питания - работает от сети 380 В. Максимальная мощность нагрузки, управляемой контактами: 1100 Вт при 220 В (5 А × 220 В). Убедитесь, что сечение проводов соответствует току 5 А - рекомендовано не менее 1,5 мм2 медного провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях класса УХЛ4. Применяется в соответствии с ПУЭ для защиты электрооборудования от аварийных режимов. Наличие функций контроля чередования фаз делает его обязательным для подключения трёхфазных двигателей, особенно в случаях, когда возможна случайная перестановка фаз при обслуживании.

Преимущества

• Регулируемая задержка срабатывания - снижает количество ложных отключений при кратковременных колебаниях сети
• Два типа контактов (НО+НЗ) позволяют гибко проектировать схемы: можно использовать как для отключения, так и для сигнализации
• Объединяет три функции в одном корпусе - экономит место в щите и упрощает монтаж
• Высокая надёжность механических контактов - рассчитаны на 100 000 операций

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать отказ
• Не защищает от повышенного напряжения - только от понижения и обрыва
• Не подходит для открытых площадок без защиты от осадков и прямого попадания воды - класс УХЛ4 допускает только внутреннюю установку
• Не имеет индикации состояния - нельзя определить причину срабатывания без внешней диагностики

Примеры использования

• Защита двигателя насоса в системе водоснабжения - отключение при обрыве одной из фаз
• Контроль питания ЧПУ станка - предотвращение повреждения системы из-за неправильного чередования фаз после ремонта
• Автоматическое отключение вентиляционного комплекса при просадке напряжения ниже 266 В
• Подключение к пускателю в системе кондиционирования воздуха - защита компрессора от перекоса фаз

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - если реле срабатывает сразу, возможно, нарушен порядок чередования
• Настройте задержку срабатывания в зависимости от характера сети: для сетей с частыми кратковременными просадками - используйте значения 3–5 сек; для стабильных сетей - достаточно 0,5–1 сек
• При использовании в цепях с высокими импульсными помехами (например, рядом с частотниками) рекомендуется применять ферритовые кольца на входных проводах
• Не забудьте подключить ноль (N) - без него реле не будет работать, даже если все фазы есть
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
