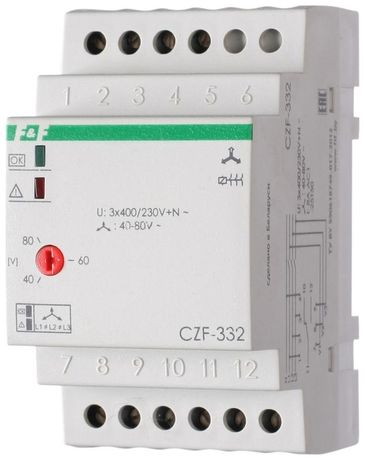

Реле контроля наличия фаз CZF-332 (монтаж на DIN-рейке 35мм; регулировка порога отключения; 3х400/230+N 8А 1P IP20) F&F EA04.003.004 Евроавтоматика

Реле контроля фаз Евроавтоматика F&F артикул ea04.003.004 предназначено для надёжной защиты трёхфазных электроприёмников - таких как двигатели, насосы и конвейеры - от аварийных режимов в сети: обрыва фаз, асимметрии, заниженного напряжения и повреждений контактора. Устройство монтируется на DIN-рейку и обеспечивает автоматическое отключение при сбоях с последующим возобновлением работы при восстановлении параметров сети.

Назначение и область применения

Реле контроля фаз Евроавтоматика F&F артикул ea04.003.004 защищает оборудование от опасных условий в трёхфазной сети 3×400/230 В с нулевым проводом. Оно контролирует:

• отсутствие любой из фаз;
• неравномерность напряжения между фазами (асимметрия);
• падение напряжения ниже 160 В;
• состояние контактов контактора (например, заклинивание);
• обрыв нулевого провода.

Подходит для установки в щитах управления станков, систем вентиляции, насосных групп, конвейеров и других объектов с трёхфазными нагрузками. Применяется там, где важно исключить выход оборудования из строя из-за некорректного питания.

Технические характеристики

• Напряжение питания: 3×400 / 230 В переменного тока (AC) с нулевым проводом N
• Коммутируемый ток контактов: 8 А
• Тип контакта: 1 НО/НЗ (нормально открытый / нормально замкнутый)
• Время задержки отключения: регулируемое, 3–5 секунд (позволяет избежать ложных срабатываний при кратковременных скачках)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита)
• Количество модулей на DIN-рейке: 3
• Индикация: светодиодная (визуальное оповещение о состоянии - работоспособна или сработала)
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз Евроавтоматика F&F артикул ea04.003.004 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы: три фазы L1, L2, L3, ноль N и два вывода для коммутационной цепи (НО/НЗ). Контакты реле встраиваются в цепь управления контактора - они разрывают питание катушки контактора при аварии. Для правильной работы необходимо соблюдать полярность подключения нулевого провода. Максимальный ток нагрузки - 8 А; при больших токах требуется использование промежуточного реле или контактора.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 гарантирует безопасность при работе в закрытых распределительных шкафах, но не допускает установку в условиях повышенной влажности, запылённости или на улице. Не предназначен для взрывоопасных сред. Работает только с переменным током - несовместимо с постоянным током или источниками бесперебойного питания (ИБП) без фильтрации формы сигнала.

Преимущества

• Комплексная защита: один прибор решает сразу несколько задач - от обрыва фаз до проверки целостности контактора
• Регулируемая задержка срабатывания: позволяет избежать ложных отключений при кратковременных просадках напряжения
• Автоматическое включение: после восстановления нормальных параметров сети устройство само возвращает питание, без участия оператора
• Чёткая индикация: световой сигнал показывает текущее состояние - легко диагностировать причину отключения
• Экономия места: компактный корпус (3 модуля) не перегружает щит

Ограничения применения

• Не работает с однофазными сетями - только с трёхфазными 3N
• Не подходит для установки вне щита: IP20 не защищает от пыли и брызг воды
• Не рассчитан на работу при напряжении выше 400 В или ниже 160 В - при превышении верхней границы возможен выход из строя
• Не применяется в цепях постоянного тока
• Не рекомендуется использовать в местах с частыми импульсными помехами без дополнительной фильтрации

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль питания конвейера на пищевом производстве - отключает линию при заклинивании контактора
• Щит управления вентиляцией в промышленном цеху - реагирует на обрыв нуля, который часто вызывает перекос фаз
• Система освещения крупного склада - исключает повреждение светильников при асимметрии напряжения

Практические советы

• Проверьте перед монтажом, что нулевой провод подведён правильно - отсутствие N приведёт к неверной работе устройства
• Настройте время задержки (3–5 с) в зависимости от характера нагрузки: для двигателей с высоким пусковым током лучше выбрать 5 с
• При использовании с мощным контактором (более 8 А) обязательно примените промежуточное реле - контакт реле не предназначен для прямой коммутации больших токов
• При первом запуске убедитесь, что индикатор горит - значит, напряжение в норме. Если он гаснет - проверьте наличие всех фаз и нуля
• Не забудьте про доступ к устройству для обслуживания - оно не герметичное, поэтому внутрь может попасть пыль, особенно в старых щитах
