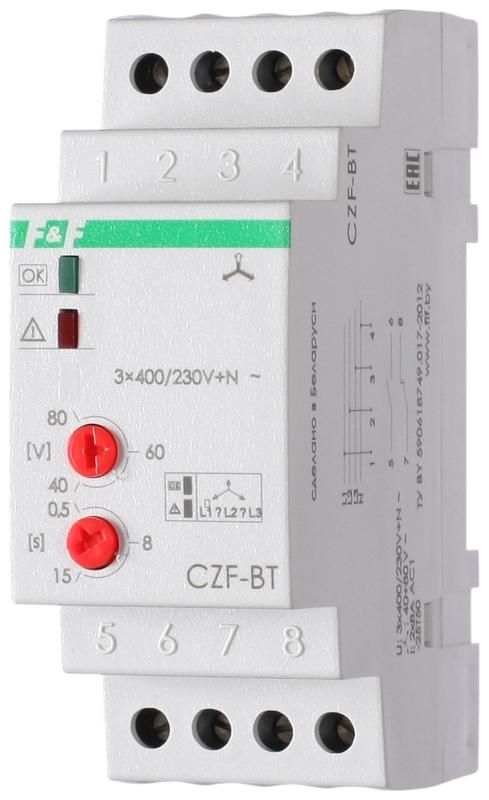

Реле контроля фаз CZF-BT регулировка асимметрии и времени отключения 3х230В+N 2х8А 1НО+1НЗ F&F EA04.001.004 Евроавтоматика

Реле контроля фаз Евроавтоматика F&F артикул ea04.001.004 предназначено для защиты трёхфазных нагрузок - таких как двигатели, насосы и конвейеры - от аварийных режимов в сети: обрыва фаз, перегрузки, недостаточного или завышенного напряжения. Устройство монтируется на DIN-рейку и обеспечивает надёжную коммутацию через два силовых контакта.

Назначение и область применения

Реле контроля фаз Евроавтоматика F&F артикул ea04.001.004 защищает оборудование от опасных состояний трёхфазной сети переменного тока. Оно контролирует наличие всех трёх фаз, баланс напряжений между ними, уровень напряжения (не ниже 160 В и не выше 260 В), а также целостность нулевого провода. Когда возникает любая из этих проблем - реле размыкает свои контакты и отключает нагрузку. После восстановления нормальных параметров сети устройство автоматически возвращает питание.

Подходит для установки в щитах управления станков, систем вентиляции, компрессоров, насосных групп и других объектов, где важна бесперебойная работа трёхфазных двигателей.

Технические характеристики

• Тип устройства: реле контроля фаз
• Число фаз: 3
• Напряжение питания: 3×230 + N В AC (до 400 В межфазное)
• Коммутируемый ток: 8 А (два контакта: один NO, один NC)
• Диапазон контроля напряжения: 160–260 В (по каждой фазе)
• Задержка отключения: регулируемая от 0,5 до 5 секунд
• Количество контактных пар: 1NO + 1NC
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 2 модуля DIN
• Защита корпуса: IP20 (защита от прикосновений и ограниченной пыли)
• Индикация: светодиоды (состояние сети и активация реле)
• Климатическое исполнение: УХЛ4 (работа при температуре от –25C до +50C)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз Евроавтоматика F&F артикул ea04.001.004 совместимо со всеми типами контакторов и магнитных пускателей, рассчитанными на управление 8 А постоянным или переменным током. Подключается к трём фазам L1, L2, L3, нулевому проводу N и заземлению (PE - рекомендовано для безопасности).

Монтаж осуществляется на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно отвертки. Контакты 1NO и 1NC последовательно встраиваются в цепь управления контактора: обычно 1NO используется для запуска, 1NC - для сигнализации отказа.

Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли внутрь шкафа - поэтому необходимо использовать в закрытых распределительных щитах. Климатическое исполнение УХЛ4 позволяет применять реле в помещениях с колебаниями температуры, в том числе в неотапливаемых зонах зимой.

Преимущества

• Автоматический возврат после нормализации параметров - не требуется ручное включение
• Настройка временной задержки отключения (0,5–5 с) позволяет избежать ложных срабатываний при кратковременных скачках
• Контролирует не только обрыв фаз, но и асимметрию - что особенно важно для долговечности электромоторов
• Выявляет обрыв нулевого провода - одна из самых опасных причин выхода оборудования из строя
• Яркая световая индикация показывает текущее состояние сети и работу реле
• Экономичный двухмодульный формат экономит место в щите

Ограничения применения

• Не предназначен для работы при напряжении ниже 160 В или выше 260 В - при выходе за эти границы реле отключится и не будет работать до восстановления
• IP20 не допускает использование во влажных, пыльных или открытых местах - обязательно помещение с герметичным шкафом
• Не имеет функции защиты от перегрузки по току - только по напряжению и фазному балансу
• Не поддерживает постоянный ток - только переменный (AC)
• Не следует использовать в сетях с высоким уровнем гармоник (>10%) - возможны некорректные срабатывания

Примеры использования

• Щит управления насосной станцией - предохраняет двигатель от перекоса фаз при плохом качестве электроснабжения
• Производственный конвейер - отключает линию при просадке напряжения, чтобы избежать зависания и перегрева мотора
• Компрессор в холодильном цеху - реагирует на обрыв нуля, который часто вызывает перегрев обмоток
• Циркулярная пилы и токарные станки - обеспечивают безопасный старт после аварии без участия оператора

Практические советы

• Проверьте перед установкой фактическое напряжение в вашей сети - если оно постоянно находится около 160 В или 260 В, возможно, стоит выбрать другую модель с другими порогами
• При использовании в условиях частых кратковременных помех (например, рядом с большими потребителями) установите минимальную задержку - 1–2 секунды
• Не забудьте подключить нулевой провод - без него реле не сможет определить обрыв N и не будет работать правильно
• При первом запуске проверьте индикацию: горят ли все LED-индикаторы при нормальном напряжении; если нет - проверьте правильность подключения фаз
• Реле можно тестировать вручную - временное отключение одной фазы должно вызвать немедленное срабатывание (при установленной задержке 0,5 с)
