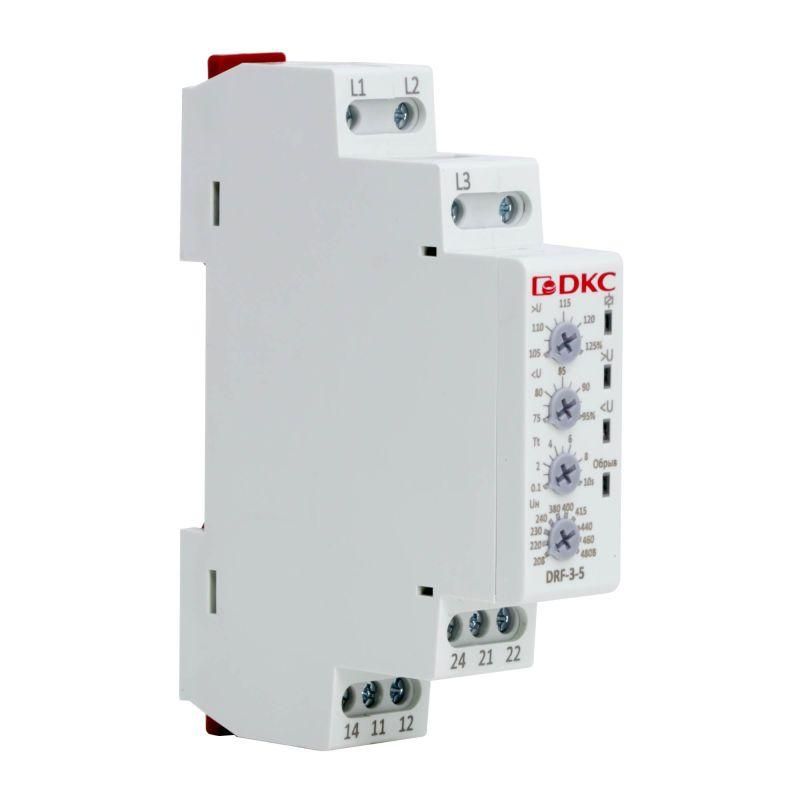

Реле контроля фаз, 3 фазы, тип DRF, контроль напряжения, обрыва конфигурация контакта 2CO, 208-480В | DRF-3-5 DKC ДКС

Реле контроля фаз DKC DRF-3-5 обеспечивает надёжную защиту трёхфазной электросистемы от обрыва, перепадов и асимметрии напряжения. Устройство применяется в промышленном оборудовании, где стабильность питания критична - например, на насосах, компрессорах, станках и конвейерах.

Назначение и область применения

Реле контроля фаз DKC DRF-3-5 контролирует три фазы переменного тока и отключает нагрузку при возникновении опасных условий: обрыв одной из фаз, снижение или повышение напряжения за пределы допустимых значений. Это предотвращает выход из строя двигателей, преобразователей частоты и другой чувствительной аппаратуры. Подходит для установки в щитах управления промышленными объектами, энергообъектами и системами автономного электроснабжения.

Технические характеристики

• Номинальное напряжение питания: 208–480 В AC - работает в широком диапазоне сетевых напряжений, включая промышленные сети 380 В и 440 В;
• Контролируемые функции: обрыв фаз, повышенное напряжение, заниженное напряжение - все три защиты активированы по умолчанию;
• Тип тока: только переменный (AC);
• Выходная конфигурация: 2 переключающих контакта (2CO) - каждый контакт имеет один нормально открытый и один нормально замкнутый вывод;
• Задержка срабатывания: регулируемая от 0,1 до 10 секунд - позволяет исключить ложные срабатывания при кратковременных скачках;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2.

Совместимость и монтаж

Реле DKC DRF-3-5 монтируется на DIN-рейку 35 мм. Для подключения используются шесть клемм: L1, L2, L3 - для входа трёх фаз; N - нулевой провод (не обязателен, но рекомендован для стабильной работы); A1/A2 - питание устройства (питается от сети через фазы, внешний источник не требуется). Выходные контакты (COM/NO/NC) подключаются последовательно в цепь управления контактором или пускателем. Обязательно проверьте соответствие напряжения сети указанному диапазону - устройство не совместимо с постоянным током или напряжением ниже 208 В.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 и IEC 60947-1. Конструкция выполнена из самозатухающего пластика, что обеспечивает безопасность при работе в условиях возможного перегрева. Нет требований к специальной сертификации для большинства применений в России и странах ЕАЭС.

Преимущества

• Не требует внешнего источника питания - получает энергию прямо от контролируемой сети;
• Гибкая задержка срабатывания - минимизирует ложные отключения при импульсных помехах;
• Чёткий визуальный индикатор состояния (при наличии модели с LED) - легко определить причину срабатывания;
• Максимальная отказоустойчивость благодаря отсутствию микрочипов - работает даже при высоких температурных колебаниях и ЭМИ;
• Стандартный форм-фактор - легко заменяет аналоги других производителей.

Ограничения применения

• Не предназначено для однофазных сетей - обязательно наличие трёх фаз;
• Не контролирует частоту - не реагирует на отклонения частоты сети (например, 47 Гц вместо 50 Гц);
• Не поддерживает управление по току - не отслеживает перегрузку по току, только по напряжению и целостности фаз;
• Не рассчитано на работу при напряжении менее 208 В - при падении ниже этого порога реле выйдет из режима контроля;
• Из-за механических контактов срок службы ограничен - не рекомендуется для частых коммутаций более 10 раз в час.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы;
• Автоматическое отключение конвейера на пищевом производстве при проседании напряжения;
• Контроль качества питания вентиляционных установок с ЧРП;
• Интеграция в распределительные щиты станций КИПиА, где важна бесперебойная работа оборудования.

Практические советы

• При монтаже используйте провода сечением 0,5–2,5 мм2 - слишком толстые жилы плохо зажимаются в винтовых клеммах;
• Если сеть часто испытывает кратковременные просадки - установите задержку срабатывания 2–5 секунд;
• Проверяйте правильность подключения фаз L1/L2/L3 - неверная очерёдность не влияет на работу, но усложняет диагностику;
• После срабатывания реле DKC DRF-3-5 необходимо вручную восстановить питание - автоматический запуск невозможен;
• Для долговечности избегайте установки рядом с мощными источниками тепла или в местах с высокой вибрацией.
