Реле контроля фаз OptiRel D PHS-3-1M-04-PN-1 повышенного/пониженного 3Ф+N 1СО | 331985 КЭАЗ

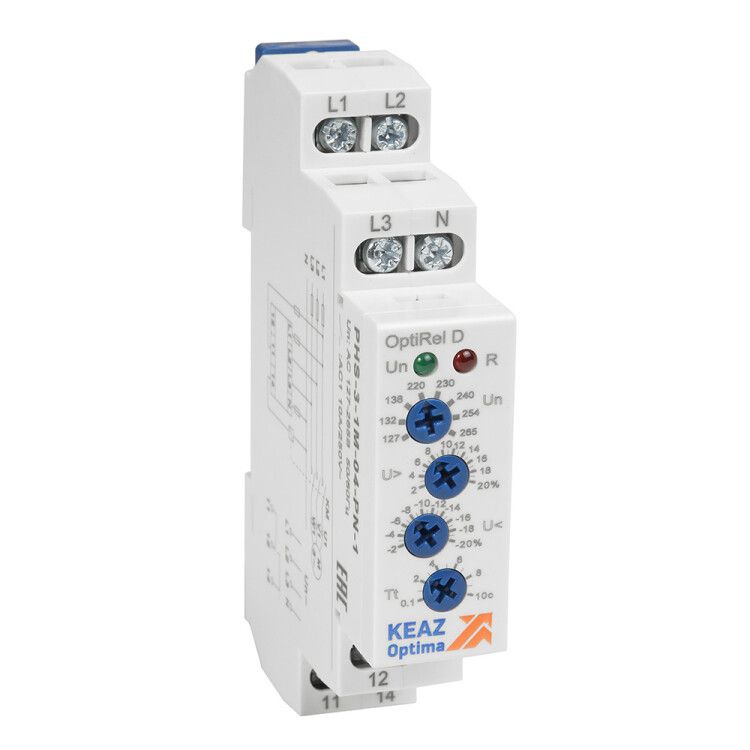

Реле контроля фаз повышенного/пониженного напряжения 3Ф+N 1 переключающий контакт (1СО) от КЭАЗ (артикул 331985) обеспечивает защиту трёхфазного оборудования от аварийных режимов в сети: перепадов напряжения, обрыва фаз, нарушения чередования и потери нейтрали. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая отсечка нагрузки.

Назначение и область применения

Реле контроля фаз повышенного/пониженного напряжения 3Ф+N 1 переключающий контакт (1СО) от КЭАЗ используется для защиты трёхфазных электроприёмников - насосов, компрессоров, конвейеров, станков, систем вентиляции и других устройств, чувствительных к качеству электроснабжения. Оно отслеживает наличие всех трёх фаз, правильность их чередования, целостность нейтрального провода и уровень напряжения. При любом отклонении от нормы - реле отключает нагрузку через переключающий контакт, предотвращая повреждение оборудования.

Технические характеристики

• Тип устройства: реле контроля фаз с функциями защиты от перенапряжения и пониженного напряжения
• Напряжение питания: 230 В AC (работает от одной фазы, контролирует три фазы + N)
• Номинальный ток контакта: 8 А
• Количество контактов: один переключающий (1СО) - замыкает/размыкает цепь при срабатывании
• Задержка срабатывания: 0,5–10 секунд (регулируемая, позволяет избежать ложных срабатываний при кратковременных скачках)
• Задержка отключения: 10 секунд (даёт время на безопасную остановку оборудования перед отключением)
• Гистерезис: есть - отличие порогов включения и отключения снижает частые переключения при колебаниях напряжения
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы - совместимы с жилами до 2,5 мм2

Совместимость и монтаж

Реле контроля фаз повышенного/пониженного напряжения 3Ф+N 1 переключающий контакт (1СО) от КЭAZ совместимо с любыми трёхфазными цепями 230/400 В AC. Для подключения используются четыре входа: L1, L2, L3 и N. Выходной контакт (1СО) подключается последовательно в цепь управления контактором или пускателем. Монтаж выполняется на стандартной DIN-рейке. Подключение - винтовое, требует затяжки с усилием 0,4–0,5 Нм. Не допускается подключение к цепям постоянного тока или с напряжением выше 230 В.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60255-5 и ГОСТ IEC 60255-27. Обеспечивает электромагнитную совместимость (ЭМС) и имеет класс защиты IP20. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Работает в температурном диапазоне от -25C до +60C.

Преимущества

• Интегрированная функция гистерезиса минимизирует «дребезг» контактов при нестабильном напряжении
• Настройка задержки срабатывания (0,5–10 с) позволяет адаптировать реакцию под тип нагрузки
• Один переключающий контакт (1СО) упрощает схему подключения - не требуется внешний реле-времени
• Контроль нейтрали предотвращает повреждение оборудования при её обрыве - часто игнорируемый риск
• Стандартный форм-фактор и DIN-монтаж позволяют легко заменить аналогичные устройства

Ограничения применения

• Не предназначен для работы в сетях с напряжением ниже 170 В или выше 270 В - возможны некорректные показания
• Не контролирует баланс нагрузки между фазами - только наличие, порядок и величину напряжения
• Не работает в сетях DC - только переменный ток 50/60 Гц
• Не имеет встроенного механизма самовозврата; после восстановления параметров необходимо вручную сбросить срабатывание (через кнопку или питание)
• Не рекомендуется использовать в условиях высокой вибрации без дополнительной фиксации

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - отключает при обрыве фазы или просадке напряжения
• Контроль компрессора холодильной установки - предотвращает запуск при неверном чередовании фаз
• Автоматизация конвейера на пищевом производстве - отключает линию при потере нейтрали
• Подключение к пускателям двигателей в цехах - обеспечивает безопасный старт только при исправной сети

Практические советы

• Перед установкой проверьте соответствие напряжения питания (230 В) - подключение к другому значению вызовет отказ
• При использовании в условиях частых перепадов напряжения установите задержку срабатывания на 5–10 с, чтобы избежать ложных отключений
• Обязательно подключите нейтраль - без этого реле не будет работать корректно даже при наличии трёх фаз
• Проверьте полярность фаз при первом запуске: если чередование неверное - реле заблокирует включение
• Для удобства обслуживания используйте реле с видимым индикатором состояния - он покажет причину отключения (перенапряжение, обрыв фазы и т.д.)
• При замене старого реле сверьте тип контакта: 1СО - это однополюсный переключающий, не путать с NO или NC
