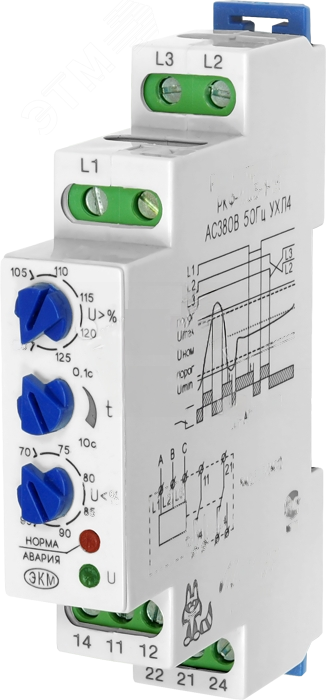

Реле контроля фаз РКФ-М05-1-15 380В~ УХЛ2 - Меандр 4640016934676

Реле контроля фаз РКФ-М05-1-15 380В~ УХЛ2 от компании Меандр АО предназначено для защиты трёхфазного оборудования от аварийных режимов в сети - таких как пропадание одной из фаз, перекос напряжений или выход за допустимые пределы напряжения. Устройство питается прямо от контролируемой цепи и монтируется на Din-рейку, что делает его удобным решением для распределительных щитов промышленных объектов.

Назначение и область применения

Реле контроля фаз РКФ-М05-1-15 380В~ УХЛ2 следит за состоянием трёхфазной сети без нейтрали. Оно автоматически отключает нагрузку, если происходит:

• пропадание хотя бы одной фазы;
• повышение или снижение напряжения выше/ниже установленных порогов;
• недопустимый перекос фаз.

Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, чувствительного к качеству электроэнергии. Особенно актуально в условиях нестабильных сетей или на объектах с частыми перебоями.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 380 В
• Количество фаз: 3
• Коммутируемый ток: 8 А
• Выходные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты корпуса: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Класс исполнения: УХЛ2 - умеренно холодный климат с возможностью эксплуатации при температуре от −25C до +40C
• Сечение подключаемых проводов: до 2,5 мм2
• Питание: от самой контролируемой сети (не требует внешнего источника)

Совместимость и монтаж

Реле контроля фаз РКФ-М05-1-15 380В~ УХЛ2 имеет переднее подключение - все клеммы находятся спереди, что упрощает работу в плотно заполненных щитах. Монтаж выполняется двумя способами:

• на Din-рейку шириной 35 мм - основной вариант;
• на плоскую поверхность - для этого нужно перевести фиксаторы замков в крайние отверстия на задней стенке корпуса.

Клеммы обеспечивают надёжный контакт даже при многожильных проводах. Подключаются три фазы L1, L2, L3 - ноль не требуется. Выходные контакты используются для управления катушкой контактора или сигнализацией отказа.

Преимущества

• Не нуждается во внешнем питании - работает от сети, которую контролирует.
• Унифицированный корпус совместим со стандартными щитами и рейками.
• Чёткая реакция на нарушения: отключение происходит сразу после выявления аварии.
• Имеет два типа выходных контактов - можно использовать как для отключения, так и для сигнализации.
• Произведён в соответствии с требованиями к устройствам класса УХЛ2 - устойчив к колебаниям температуры в типичных промышленных условиях.

Ограничения применения

• Не предназначен для сетей с нулевым проводником - применяется только в трёхпроводных системах без N.
• Не регулируемые пороги напряжения - значения срабатывания фиксированы заводом, нельзя изменить пользователю.
• Не защищает от импульсов, скачков, высших гармоник - только от длительных отклонений напряжения и потери фазы.
• Максимальная коммутируемая мощность - 8 А. Не подходит для прямого управления большими двигателями - обязательно используйте через контактор.
• Не герметично - не используется вне помещений или в сырых средах без дополнительной защиты.

Примеры использования

• Защита асинхронного двигателя на станке - при обрыве фазы реле отключает питание, чтобы не сгорела обмотка.
• Контроль сети на конвейере в пищевой промышленности - исключает повреждение приводов при просадках напряжения.
• Автоматическое отключение теплового насоса при перекосе фаз - продлевает срок службы компрессора.
• Сигнализация аварии в щите управления - сигнал от НЗ контакта активирует лампу “Ошибка фаз”.

Практические советы

• Проверьте соответствие напряжения вашей сети - 380 В +-10%. Превышение может вызвать ложное срабатывание.
• Обязательно соблюдайте полярность подключения фаз - неверное чередование не влияет на работу, но важно для последующего обслуживания.
• При использовании на площадке с высокой вибрацией дополнительно закрепите реле болтами, кроме DIN-крепления.
• Не забудьте проверить состояние контактов через год эксплуатации - особенно если они часто коммутируют ток близкий к 8 А.
• Артикул РКФ-М05-1-15 УХЛ2 легко найти в каталогах по номеру 4640016934676 - он соответствует международному EAN.
