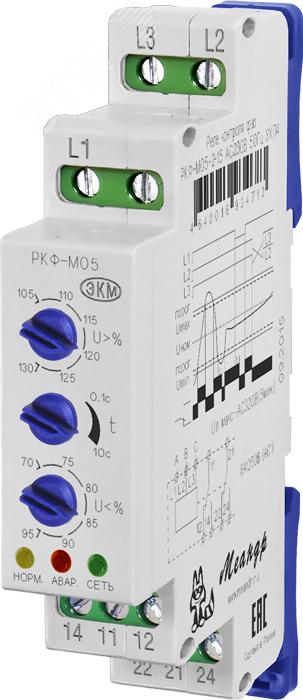

Реле контроля фаз РКФ-М05-2-15 AC380В - 4640016934744 Меандр

Реле контроля фаз Меандр АО (артикул 4640016934744) - устройство для автоматической защиты трёхфазного оборудования от аварийных режимов сети: перекоса фаз, пропадания одной из фаз, повышенного или заниженного напряжения. Устройство питается непосредственно от контролируемой сети и устанавливается на DIN-рейку.

Назначение и область применения

Реле контроля фаз используется для защиты трёхфазных электродвигателей, насосов, компрессоров, конвейеров и другого оборудования, работающего от трёхфазной сети без нейтрали. Оно предотвращает выход из строя техники при таких нештатных ситуациях, как пропадание одной из фаз, значительное отклонение напряжения от нормы (более +10% или менее –15%) или перекос фаз. Подключается последовательно в цепь управления контактором или пускателем.

Технические характеристики

• Номинальное напряжение: 220 В - питание реле берётся прямо из контролируемой трёхфазной сети;
• Коммутируемый ток: 5 А - способно управлять нагрузкой через внешний контактор (например, для отключения двигателя);
• Тип устройства: реле напряжения с функцией контроля фаз - реагирует на наличие/отсутствие фаз и уровень напряжения;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами;
• Зажим клемм: рассчитан на провода сечением до 2,5 мм2 - подходит для большинства слаботочных и силовых цепей управления;
• Питание: от контролируемой цепи - внешний источник не требуется.

Совместимость и монтаж

Реле контроля фаз Меандр АО имеет переднее подключение - все клеммы доступны спереди, что удобно при обслуживании. Монтируется на DIN-рейку стандартной ширины 35 мм. Для крепления на плоскую поверхность (например, внутри корпуса или на стене) необходимо перевести фиксаторы замков в крайние отверстия на задней панели корпуса. Все три фазы подключаются к соответствующим входным клеммам L1, L2, L3; управляемая цепь - к контактам NO/NC. Нейтраль не нужна - устройство работает даже в системах TN-C или IT.

Безопасность и стандарты

Устройство выполнено в унифицированном пластиковом корпусе, обеспечивающем механическую прочность и электроизоляцию. Соответствует требованиям к промышленному оборудованию для использования в условиях производства. Прямое питание от сети требует соблюдения правил безопасности при работе под напряжением - монтаж и настройку следует выполнять после отключения энергии.

Преимущества

• Не требует внешнего источника питания - экономит место и снижает количество точек отказа;
• Простая установка благодаря переднему подключению и стандартизированному креплению на DIN-рейку;
• Надёжная фиксация проводов - клеммы обеспечивают плотный зажим до 2,5 мм2 без дополнительных инструментов;
• Защита от всех основных аварийных режимов трёхфазной сети - повышает срок службы дорогостоящего оборудования.

Ограничения применения

• Не предназначен для однофазных сетей - работает только с трёхфазными системами без нейтрали;
• Максимальный коммутируемый ток 5 А - нельзя использовать для прямого управления мощными двигателями, только через контактор;
• Не регулируемые пороги срабатывания - чувствительность задана заводом и не подлежит изменению пользователем;
• Не защищает от импульсных перенапряжений - рекомендуется дополнять устройствами защиты от скачков напряжения.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения - предотвращает перегрев при пропадании фазы;
• Контроль питания конвейера на пищевом производстве - исключает остановку линии из-за перекоса напряжения;
• Обеспечение безопасной работы компрессора в холодильной установке - отключает оборудование при просадке напряжения ниже 187 В;
• Интеграция в щит управления станком ЧПУ - позволяет оперативно выявлять проблемы в сети без визуального осмотра.

Практические советы

• Перед подключением проверьте соответствие напряжения сети - реле рассчитано на 220 В между фазами, но работает в диапазоне 380–415 В (L-L) - это нормально для трёхфазной системы;
• При использовании на объектах с частыми колебаниями напряжения убедитесь, что время срабатывания реле достаточное для вашей технологии - не подходит для быстропеременных процессов;
• Подключайте провода строго до 2,5 мм2 - более толстые жилы не войдут в клеммы и вызовут плохой контакт;
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях высокой влажности или запылённости;
• Артикул 4640016934744 - это именно модель РКФ-М05-2-15 AC380В, используемая в промышленных щитах - сверьте номер при заказе.
