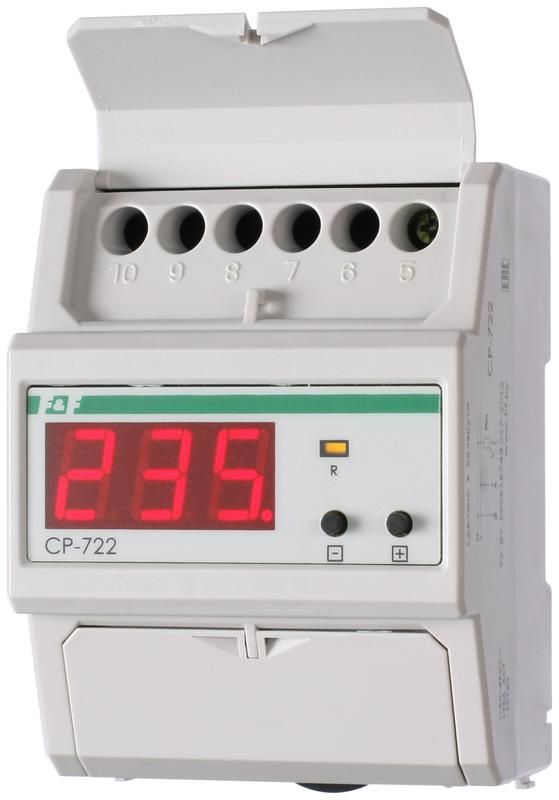

Реле контроля напряжения CP-722 (50-450В 75А 4.5мод. монтаж на DIN-рейке)(аналог УЗМ) F&F EA04.009.009 Евроавтоматика

Реле контроля напряжения CP-722 от Евроавтоматика предназначено для защиты бытовых и промышленных устройств от перепадов напряжения в однофазной сети. Устройство с LED-дисплеем и монтажом на DIN-рейку обеспечивает точную регулировку порогов отключения и автоматическое возобновление работы после нормализации параметров сети.

Назначение и область применения

Реле контроля напряжения CP-722 защищает оборудование от повреждений из-за слишком высокого или низкого напряжения в сети. Когда напряжение выходит за заданные границы - реле отключает нагрузку. После восстановления нормальных значений оно самостоятельно возвращает питание. Подходит для защиты холодильников, насосов, кондиционеров, станков, систем освещения и другого чувствительного к колебаниям напряжения оборудования.

Технические характеристики

• Диапазон напряжения питания: 50–450 В AC - работает даже при серьёзных проседаниях или скачках напряжения
• Номинальный ток нагрузки: 75 А - способно коммутировать мощные потребители
• Количество фаз: 1 - предназначен исключительно для однофазных сетей 220/230 В
• Тип контакта: 1 нормально разомкнутый (НО) - при нормальном напряжении контакт замкнут, при аварии - размыкается
• Индикация: цветной LED-дисплей - показывает текущее напряжение и состояние реле
• Нижний порог отключения: 150–210 В - можно установить любое значение внутри этого диапазона
• Верхний порог отключения: 230–300 В - настраивается в пределах указанного интервала
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами
• Количество модулей DIN: 4.5 - занимает немного места в распределительном шкафу
• Степень защиты: IP20 - защищён от прикосновений, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 до +50 C - подходит для помещений с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях с повышенной влажностью и перепадами температур
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения CP-722 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели: вход L/N - к питающему проводу, выход L/N - к нагрузке. Контакт NO используется для управления внешними устройствами, например, магнитным пускателем. Монтаж допускается только в закрытых щитах. Не рекомендуется устанавливать рядом с источниками тепла или в местах с частыми механическими воздействиями.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает доступ к токоведущим частям при обычном использовании, но не обеспечивает защиту от брызг или пыли. Устройство не имеет функции гальванической развязки - все цепи находятся под потенциалом сети. Перед обслуживанием обязательно отключите питание.

Преимущества

• Чёткий цифровой дисплей позволяет видеть реальное напряжение в сети в режиме реального времени
• Настройка порогов через кнопки на корпусе - не требует программаторов или компьютера
• Автоматическое включение после восстановления напряжения - снижает необходимость ручного вмешательства
• Широкий диапазон рабочего напряжения (50–450 В) - надёжно работает даже при глубоких просадках
• Высокий ток коммутации (75 А) - позволяет напрямую управлять большинством бытовых и промышленных нагрузок

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 220 В
• IP20 не защищает от влаги - нельзя использовать в сырых помещениях, на улице или в неотапливаемых шкафах
• Не имеет временной задержки при включении - сразу включает нагрузку после восстановления напряжения; если требуется пауза, нужна дополнительная схема
• Максимальный ток - 75 А, а не 80 А, как иногда указывают в описаниях; превышение может вызвать отказ контактов
• Не поддерживает удалённый мониторинг или сигнализацию - только локальная индикация

Примеры использования

• Защита домашнего кондиционера от перегрузки по напряжению в летний период
• Контроль качества питания на участке с нестабильной сетью - например, в деревне или на производстве
• Подключение к насосной станции, чтобы избежать сухого хода при просадке напряжения
• Обеспечение безопасной работы сварочных аппаратов и компрессоров в мастерских

Практические советы

• При настройке порогов выбирайте значения с запасом: например, нижний порог - 170 В, верхний - 260 В, чтобы избежать ложных срабатываний при кратковременных колебаниях
• Проверьте посадочный диаметр клемм - они рассчитаны на провода до 16 мм2; используйте наконечники при работе с многожильными проводами
• Если в вашей сети часто происходят кратковременные скачки - увеличьте верхний порог на 10–20 В, чтобы реле не отключалось каждый раз
• Не забудьте проверить направление подключения: L и N должны быть правильно подсоединены, иначе дисплей будет работать некорректно
• Для длительной эксплуатации в условиях высокой влажности - устанавливайте CP-722 в герметичный шкаф с терморегулятором
