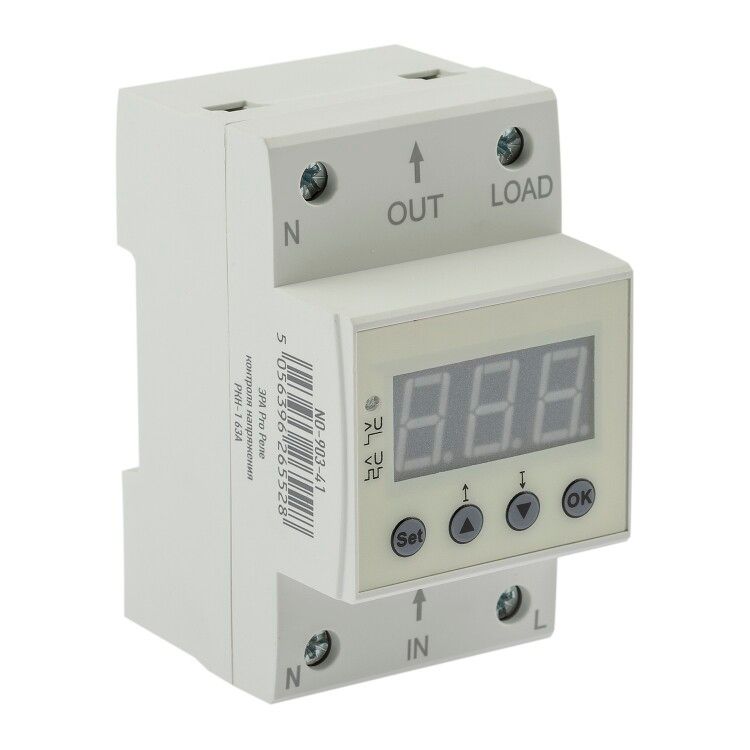

Реле контроля напряжения PRO NO-903-41 РКН-1 63А электронный дисплей | Б0050657 ЭРА

Реле контроля напряжения РКН-1 63А электронный дисплей от ЭРА предназначено для защиты оборудования от аварийных колебаний напряжения в сети. Устройство контролирует как повышение, так и снижение напряжения, отключает нагрузку при выходе за пороги и показывает текущее значение на экране - удобно для диагностики и настройки.

Назначение и область применения

Реле контроля напряжения РКН-1 63А электронный дисплей используется для автоматического отключения нагрузки при опасных отклонениях напряжения - выше или ниже допустимых значений. Это предотвращает повреждение чувствительной техники: холодильников, насосов, систем освещения, промышленного оборудования. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов с высокой стоимостью оборудования.

Технические характеристики

• Номинальный ток: 63 А - способно коммутировать мощную нагрузку без внешнего контактора
• Питание: 80–400 В переменного тока - работает даже при серьёзном проседании напряжения
• Диапазоны контроля:
  • Высокий: 230–300 В (для сетей 220–230 В)
  • Низкий: 110–210 В (для защиты от провала напряжения)
• Задержка отключения: 0,5–90 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис: есть - устройство не включается сразу после нормализации напряжения, чтобы исключить частые переключения
• Индикация: электронный дисплей - отображает реальное напряжение в сети в режиме реального времени
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Монтаж: встраиваемый - устанавливается в шкаф или DIN-рейку
• Контакты: 1 нормально разомкнутый (НО) - управляет внешним исполнительным устройством (например, контактором)

Совместимость и монтаж

Реле контроля напряжения РКН-1 63А электронный дисплей не имеет собственного силового контакта - он управляет внешней нагрузкой через один контакт НО. Для управления нагрузкой свыше 63 А необходимо использовать внешний контактор. Монтаж выполняется на DIN-рейку в щите. Подключение фазы и нуля осуществляется к входным клеммам, выходной контакт НО подключается к катушке контактора. Обязательно соблюдать полярность при подключении нулевого провода - он необходим для работы устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, предназначенного для внутренней установки. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-5-1. Не требует специальной сертификации для бытового использования, но рекомендовано применять в помещениях с классом защиты IP20 и выше.

Преимущества

• Широкий диапазон рабочего напряжения (80–400 В) - работает даже при глубоких проседаниях
• Настройка верхних и нижних порогов - можно адаптировать под типичные условия вашей сети
• Гистерезис минимизирует “дребезг” - устройство не будет включать/выключать нагрузку при колебаниях на границе порога
• Цифровой дисплей - позволяет оперативно определить причину отключения без дополнительных приборов
• Высокий номинальный ток - не нуждается во внешнем реле для нагрузок до 63 А

Ограничения применения

• Не предназначено для постоянного тока - работает только с переменным током (AC)
• Не имеет встроенного силового контакта - нельзя подключать нагрузку напрямую свыше 63 А; требуется контактор
• Не обеспечивает защиту от КЗ или перегрузки - только по напряжению
• Не подходит для трёхфазных систем - контролирует только одну фазу
• Чувствителен к качеству нулевого провода - плохой контакт N может вызвать некорректную работу

Примеры использования

• Защита холодильного оборудования в торговых точках - предотвращает выход из строя компрессора при перепадах напряжения
• Автоматическое отключение насосов в системах водоснабжения - спасает двигатель от работы при низком напряжении
• Щиты в многоквартирных домах с нестабильной сетью - особенно актуально в сельской местности
• Производственные линии с ЧПУ и PLC - защищает дорогостоящую электронику от импульсов и просадок

Практические советы

• При настройке порогов учтите типичные отклонения в вашей сети - лучше выбрать диапазон шире, чем минимально возможный
• Время задержки стоит выставить не менее 5–10 секунд, если в сети часто бывают кратковременные скачки
• Обязательно используйте отдельный автоматический выключатель перед РКН-1 63А электронный дисплей - для ремонта и замены
• Проверьте качество подключения нулевой шины - плохой контакт N - одна из самых распространённых причин отказов
• Для нагрузок более 63 А всегда применяйте внешний контактор - сам реле не рассчитан на прямое коммутирование больших токов
