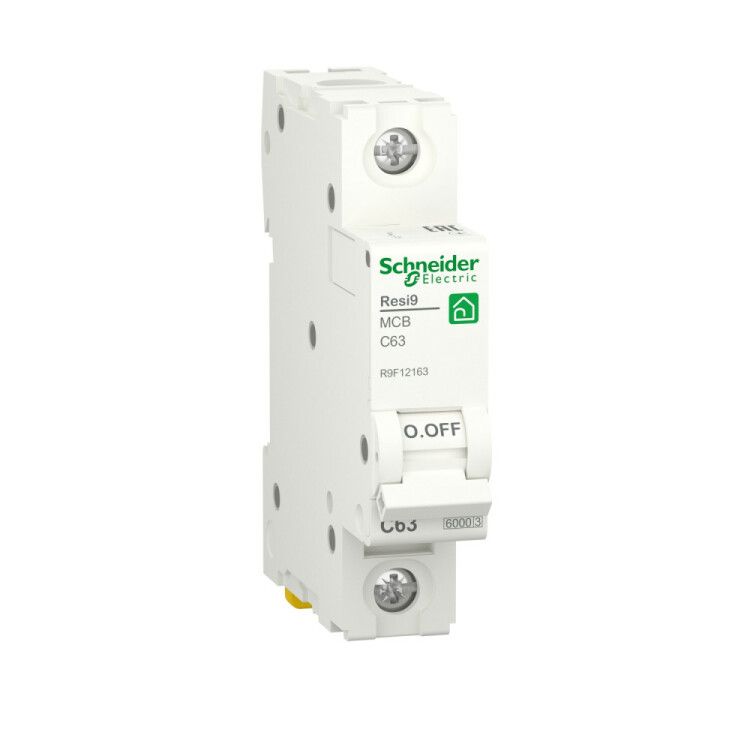

Выключатель автоматический однополюсной С 63А 1P 6000A RESI9 | R9F12163 Schneider Electric APC

Автоматический выключатель Schneider Electric Resi9 R9F12163 предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Модульная конструкция позволяет легко установить его в распределительном щите, а высокая отключающая способность обеспечивает надежную работу даже при значительных аварийных токах.

Назначение и область применения

Автоматический выключатель Resi9 R9F12163 защищает однофазные цепи переменного тока с номинальным током до 63 А. Подходит для использования в жилых домах, квартирах, офисах и небольших производственных помещениях. Применяется для защиты освещения, розеточных групп, бытовой техники и других нагрузок, где требуется селективная защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В (переменный ток, AC)
• Количество полюсов: 1
• Характеристика расцепления: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Отключающая способность (Icu): 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от пыли и воды; предназначен для внутреннего монтажа в закрытых щитках
• Частота: 50/60 Гц
• Сечение подключаемого провода: 1–25 мм2
• Температурный режим работы: от –25 C до +60 C
• Монтаж: на DIN-рейку, глубина установки - 44 мм
• Ширина: 1 модуль (17,5 мм)
• Степень загрязнения: 2 - допустимо использование в условиях с незначительным количеством пыли и неагрессивными парогазовыми средами

Совместимость и монтаж

Автоматический выключатель Resi9 R9F12163 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в шкафы и распределительные щиты с достаточным свободным местом. Глубина монтажа 44 мм требует учета при выборе корпуса щита - необходимо, чтобы задняя стенка не препятствовала плотному прилеганию устройства. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Надежное крепление достигается за счет фиксирующего механизма на DIN-рейке - устройство щелкает на место без дополнительных крепежей.

Безопасность и стандарты

Resi9 R9F12163 соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция обеспечивает безопасную работу при соблюдении условий эксплуатации: не подвергать воздействию влаги, не использовать вне закрытых щитов, не превышать номинальные значения тока и напряжения. Изделие имеет сертификаты соответствия, подтверждающие его соответствие требованиям безопасности ЕАЭС.

Преимущества

• Узкая ширина - занимает всего один модуль, что экономит место в щите
• Надежная механическая фиксация на DIN-рейке - исключает случайное выпадение
• Ярко выраженная рычажная ручка - удобно определять положение (вкл./выкл.) даже в плохо освещённом месте
• Индикация срабатывания - при сработавшем автомата ручка остаётся в промежуточном положении, что упрощает диагностику
• Совместимость с другими изделиями серии Resi9 - можно формировать единый стиль и компоновку щита

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 не защищает от влаги
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (для них лучше подходят автоматы с характеристикой D)
• Не следует использовать в сетях постоянного тока - работает только с переменным током 50/60 Гц
• Не поддерживает дифференциальную защиту - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита группы розеток в кухне или гостиной
• Подключение электрического бойлера или теплого пола
• Щитовая защита осветительных цепей в многоквартирном доме
• Автоматическая защита конвекторов, вентиляторов, малых насосов

Практические советы

• Выбирая автомат Resi9 R9F12163, проверьте, что суммарная мощность всех подключенных устройств не превышает 14,5 кВт (при 230 В и 63 А)
• При использовании медных проводов сечением более 16 мм2 убедитесь, что они правильно затянуты - недостаточно сильное усилие вызывает нагрев контакта
• Не устанавливайте этот автомат вместо УЗО - он не реагирует на токи утечки. Для защиты человека используйте отдельный дифавтомат или пару “автомат + УЗО”
• При проектировании щита учтите, что глубина монтажа составляет 44 мм - выбирайте корпуса с запасом по глубине
• Для систем с частыми перегрузками (например, с несколькими мощными приборами) стоит рассмотреть автомат с характеристикой D, а не C
