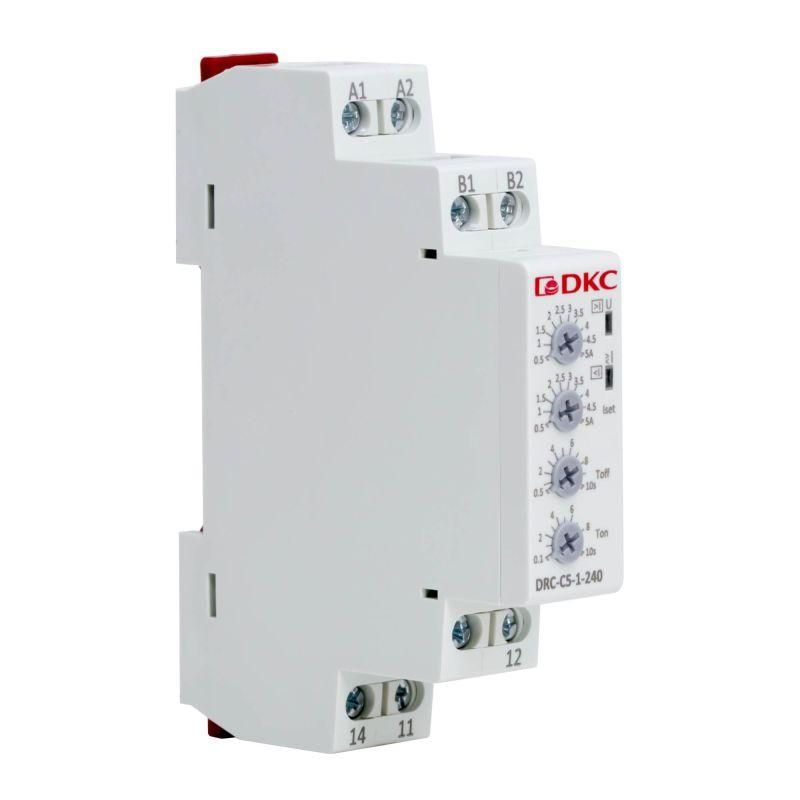

Реле контроля тока, тип DRC, 0.5-5А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C5-1-240 DKC ДКС

Реле контроля тока DKC DRC-C5-1-240 предназначено для защиты электрооборудования от перегрузок и обрывов фазы, обеспечивая надёжное отключение при выходе тока за пределы заданных порогов. Устройство работает в сетях переменного и постоянного тока, подходит для автоматизации промышленных систем.

Назначение и область применения

Реле контроля тока DKC DRC-C5-1-240 отслеживает уровень тока в цепи и сравнивает его с заданным порогом. При превышении верхнего предела или падении ниже нижнего - реле переключает контакт, отключая нагрузку. Это предотвращает перегрев двигателей, повреждение кабелей и аварийные ситуации.

Подходит для установки на станках, насосах, компрессорах, конвейерах, системах вентиляции и других устройствах, где важна защита от перегрузок и потери фазы. Особенно эффективно в условиях нестабильной сети или частых пусков нагрузки.

Технические характеристики

• Диапазон измеряемого тока: 0,5–5 А - позволяет контролировать малые и средние токи, характерные для слаботочных цепей и устройств до 1,5 кВт.
• Питание: 24–240 В AC/DC - совместимо с большинством промышленных систем управления, включая 24 В постоянного тока и 230 В переменного.
• Контакты: один нормально замкнутый (1NO / 1CO) - используется для размыкания цепи при срабатывании.
• Гистерезис: да - исключает ложные срабатывания при колебаниях тока вокруг порога.
• Задержка срабатывания: 0,1–10 сек - можно настроить под нужды системы, чтобы избежать реакции на кратковременные пики.
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа и надёжного контакта даже при вибрациях.

Совместимость и монтаж

Реле DKC DRC-C5-1-240 устанавливается на DIN-рейку 35 мм. Подключение проводов осуществляется через винтовые клеммы - достаточно оголить 8–10 мм жилы и затянуть винты усилием 0,5–0,7 Нм. Контролируемую цепь подключают последовательно в разрыв фазы, питание - параллельно к источникам 24–240 В.

Не требует внешних трансформаторов тока - измеряет ток напрямую через свои входные клеммы. Для точной настройки используйте регуляторы на лицевой панели: порог тока и время задержки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явного указания стандарта в данных нет, конструкция выполнена в соответствии с практиками IEC для реле контроля тока. Рекомендуется использовать в помещениях с уровнем загрязнения 2 и степенью защиты IP20 - корпус не предназначен для работы во влажной или запылённой среде без дополнительной защиты.

Преимущества

• Широкий диапазон рабочего напряжения (24–240 В AC/DC) - универсальность для разных систем.
• Гистерезис снижает количество ложных срабатываний при шуме в сети.
• Настройка задержки от 0,1 до 10 сек - адаптация под импульсные нагрузки (например, пуск двигателя).
• Контроль как переменного, так и постоянного тока - поддержка современных преобразователей частоты и светодиодных систем.
• Один контакт - простота интеграции в существующие схемы управления.

Ограничения применения

• Максимальный ток 5 А - не подходит для мощных двигателей выше 1,5 кВт без использования трансформаторов тока.
• Нет встроенного индикатора состояния - нельзя визуально определить, сработало ли реле без внешней сигнализации.
• Не имеет защиты от перенапряжений - требуется дополнительная защита от скачков напряжения в цепи питания.
• Работает только с однополосными цепями - не предназначено для трёхфазного контроля.

Примеры использования

• Защита насоса от сухого хода - при падении тока ниже 0,8 А реле отключает питание.
• Контроль работоспособности вентилятора - при увеличении тока (заклинивание) - отключение перед перегревом.
• Автоматическое отключение зарядного устройства при обрыве батареи - по снижению тока ниже 0,5 А.
• Интеграция в пульт управления станком - сигнал от реле DKC DRC-C5-1-240 подаётся на PLC для диагностики.

Практические советы

• Перед установкой проверьте, что максимальный ток нагрузки не превышает 5 А - иначе реле выйдет из строя.
• При использовании в цепях с высокими пусковыми токами (электродвигатели) установите задержку не менее 2–3 сек.
• Для долговечности избегайте монтажа рядом с источниками тепла - температура окружающей среды должна быть +5…+55 C.
• При работе с постоянным током соблюдайте полярность подключения питания - хотя реле принимает DC, неверная полярность может повредить внутреннюю схему.
• Проверяйте затяжку винтов каждые 6 месяцев - особенно в вибрационных средах.
