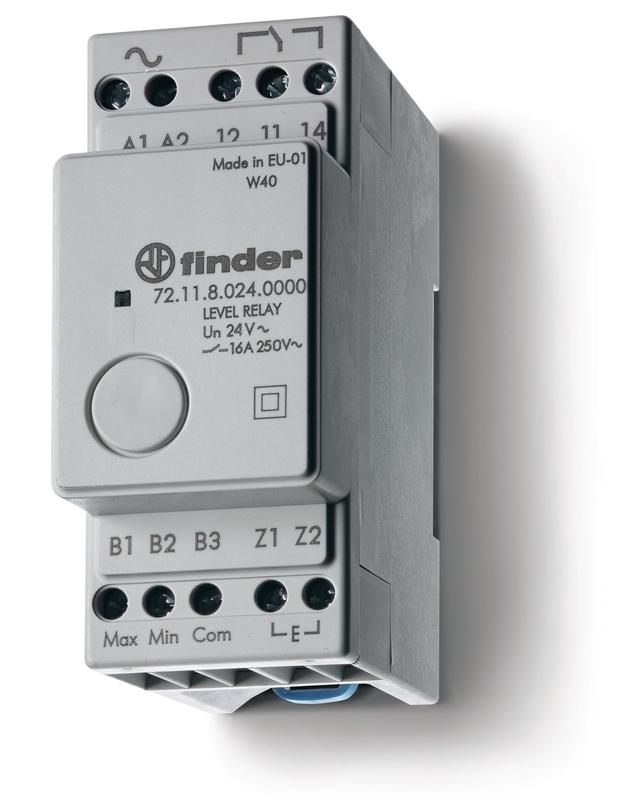

Реле контроля уровня, фиксированный диапазон чувствительности 150кОм, питание 125В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20, упаковка 1шт. - 72.11.8.125.0000PAS FINDER 721181250000PAS

Реле контроля уровня Finder 72.11.8.125.0000pas предназначено для автоматического управления оборудованием на основе уровня проводящих жидкостей. Модульное устройство с фиксированной чувствительностью 150 кОм и питанием 125 В AC подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Реле контроля уровня Finder 72.11.8.125.0000pas используется для контроля наличия или отсутствия проводящей жидкости (вода, растворы, масла) в резервуарах, баках, трубопроводах. Устройство реагирует на замыкание между трёмя электродами, что позволяет определять уровень жидкости и управлять насосами, клапанами или сигнализацией. Применяется в системах водоснабжения, канализации, технологических линиях, где требуется надёжное отключение оборудования при достижении порогового уровня.

Технические характеристики

• Тип устройства: реле контрольное с проводящим принципом измерения
• Чувствительность: фиксированная - 150 кОм (реагирует на сопротивление между электродами)
• Напряжение питания: 110–125 В переменного тока (AC)
• Коммутируемый ток: до 16 А
• Выход: один переключающий контакт (1CO)
• Задержка срабатывания: 1 секунда (защита от ложных срабатываний)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество электродов: три (для определения нижнего, среднего и верхнего уровней)
• Нормативы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле контроля уровня Finder 72.11.8.125.0000pas совместимо со всеми стандартными DIN-рейками 35 мм. Для работы требуются три металлических электрода, установленных в резервуаре на нужных уровнях. Электроды должны быть из нержавеющей стали или другого материала, устойчивого к коррозии в контролируемой среде. Подключение электродов осуществляется через клеммы на лицевой стороне реле. Напряжение питания подаётся на клеммы L/N. Выходной контакт коммутирует нагрузку (например, насос) в цепи 125 В AC до 16 А. Не требует внешних резисторов или настроек - чувствительность жестко задана 150 кОм.

Безопасность и стандарты

Реле соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Климатическое исполнение УХЛ4 обеспечивает работу в условиях повышенной влажности и низких температур, характерных для промышленных помещений. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных или запылённых местах вне корпуса - только внутри закрытых щитов.

Преимущества

• Фиксированная чувствительность 150 кОм исключает необходимость настройки - снижает риск ошибок при монтаже
• Встроенная задержка 1 с предотвращает ложные срабатывания при колебаниях уровня или пузырьках воздуха
• Модульная форма (35 мм) позволяет легко интегрировать в компактные щиты
• Высокая коммутирующая способность (16 А) позволяет напрямую управлять насосами и нагревательными элементами без промежуточных контакторов
• Изготовлено компанией Finder - известным производителем промышленных реле с высокой надёжностью

Ограничения применения

• Не подходит для контроля непроводящих жидкостей (нефть, спирты, дистиллированная вода)
• IP20 не обеспечивает защиту от брызг, пыли и влаги - обязательна установка в герметичном щите
• Нельзя использовать в взрывоопасных зонах - отсутствует сертификация Ex
• Требуется точная установка электродов; при загрязнении поверхности электродов возможны сбои
• Не имеет функции регулировки порога - если нужна чувствительность отличная от 150 кОм, следует выбрать другую модель

Примеры использования

• Автоматическое включение насоса при падении уровня воды в резервуаре и отключение при достижении верхнего порога
• Защита котла от сухого хода - реле размыкает цепь при отсутствии воды в теплообменнике
• Контроль уровня масла в гидравлической системе станка - сигнал при критически низком уровне
• Сигнализация перелива в емкостях на пищевых производствах

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316L для агрессивных сред - они долговечнее обычной стали
• Расстояние между электродами влияет на точность: чем меньше интервал, тем выше чувствительность к малым изменениям уровня
• Обеспечьте доступ к электродам для периодической очистки - накипь и осадок могут изменить сопротивление и вызвать сбой
• Проверяйте целостность изоляции кабелей от электродов - пробой изолирующего слоя приведёт к ложному срабатыванию
• Для длительной работы в условиях вибраций используйте кабельные вводы с зажимами - предотвратите ослабление контакта
• Если необходимо управление двумя уровнями (низкий/высокий), можно использовать два таких реле - одно для старта, второе для остановки
