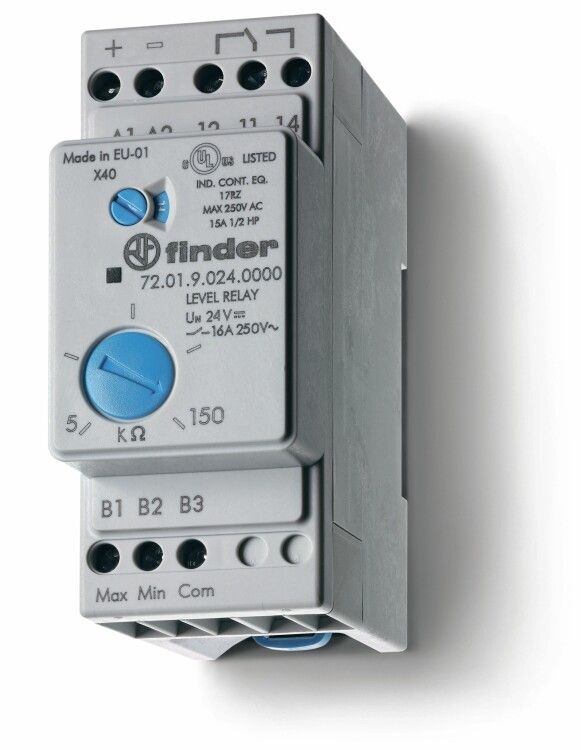

Реле контроля уровня, Настраиваемый диапазон чувствительности 5…150kOhm, монтаж на рейку 35мм, 110…125 VAC, Упаковка с 1 - 720181250000PAS FINDER

Реле контроля уровня Finder 720181250000pas предназначено для автоматического управления оборудованием на основе изменения сопротивления среды - например, при достижении жидкостью заданного уровня. Устройство работает с питанием 125 В переменного тока и имеет одноконтактный выход на 16 А, что делает его подходящим для промышленных систем контроля уровня в баках, резервуарах и канализационных коллекторах.

Назначение и область применения

Реле контроля уровня Finder 720181250000pas реагирует на изменение электрического сопротивления между двумя зондами, погружёнными в жидкость. Когда уровень достигает точки, где сопротивление попадает в настроенный диапазон (5–150 кОм), реле переключает контакт. Это позволяет управлять насосами, клапанами, сигнализацией или другими устройствами, зависящими от наличия или отсутствия жидкости.

Подходит для применения в системах водоснабжения, водоотведения, химических технологий, пищевой промышленности и других областях, где требуется надёжный контроль уровня без механических элементов.

Технические характеристики

• Диапазон чувствительности: 5–150 кОм - можно настроить под тип жидкости и расстояние между зондами;
• Питание: 125 В переменного тока (AC);
• Выходной контакт: 1CO (один переключающий контакт), рассчитан на коммутацию до 16 А;
• Ширина корпуса: 35 мм - совместим с DIN-рейкой стандарта EN 60715;
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от воды и пыли;
• Монтаж: на DIN-рейку 35 мм.

Совместимость и монтаж

Реле контроля уровня Finder 720181250000pas устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требуются два металлических зонда, которые помещаются в резервуар. Электроды должны быть изолированы друг от друга и соответствовать материалу среды (например, нержавеющая сталь для воды, титан для агрессивных жидкостей).

Необходимо обеспечить правильное подключение проводов питания и контактов нагрузки согласно схеме в документации. Настраивать порог срабатывания следует после установки зондов, используя регулировочные элементы на лицевой панели.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в Евросоюзе. Степень защиты IP20 означает, что реле не предназначен для установки во влажных или запылённых местах вне корпуса. Для работы в таких условиях необходимо использовать внешнюю защитную оболочку или щит.

Преимущества

• Настройка диапазона чувствительности 5–150 кОм позволяет адаптировать реле под различные жидкости - от чистой воды до растворов с высокой проводимостью;
• Контакт 16 А способен напрямую управлять большинством малых насосов и исполнительных механизмов без дополнительных магнитных пускателей;
• Компактная форма (35 мм) экономит место в распределительном щите;
• Надёжная конструкция от Finder - проверенная временем серия 72 используется в промышленности более 40 лет.

Ограничения применения

• Не применяется в средах с сухими или газообразными веществами - реле реагирует только на наличие проводящего контура через жидкость;
• IP20 не допускает воздействия воды, пара или пыли - нельзя устанавливать прямо в резервуаре или на открытом воздухе;
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита;
• Не рекомендуется для очень слабопроводящих жидкостей (например, дистиллированной воды), так как сопротивление может выйти за пределы 150 кОм.

Примеры использования

• Автоматическое включение насоса при снижении уровня воды в резервуаре ниже 30 см;
• Остановка подачи химиката при достижении максимального уровня в реакторе;
• Сигнализация аварийного уровня в канализационном коллекторе;
• Контроль уровня масла в системе смазки станка.

Практические советы

• Перед установкой определите удельное сопротивление вашей жидкости - это поможет выбрать точное значение настройки в диапазоне 5–150 кОм;
• Избегайте расположения зондов рядом с движущимися частями оборудования - это может повредить электроды;
• Чистите зонды периодически от осадка, особенно при работе с грязной или вязкой средой;
• Проверьте соответствие напряжения сети 125 В AC - при завышенном напряжении возможен выход реле из строя;
• Для длительной работы в условиях повышенной влажности устанавливайте реле внутри закрытого щита с классом защиты IP54 или выше.
