Миниатюрное электромеханическое реле; монтаж на печатную плату; формат "кубик сахара"; 1CO 10A; Контакты AgSnO2; к | 361190094011 Finder 36.11.9.009.4011

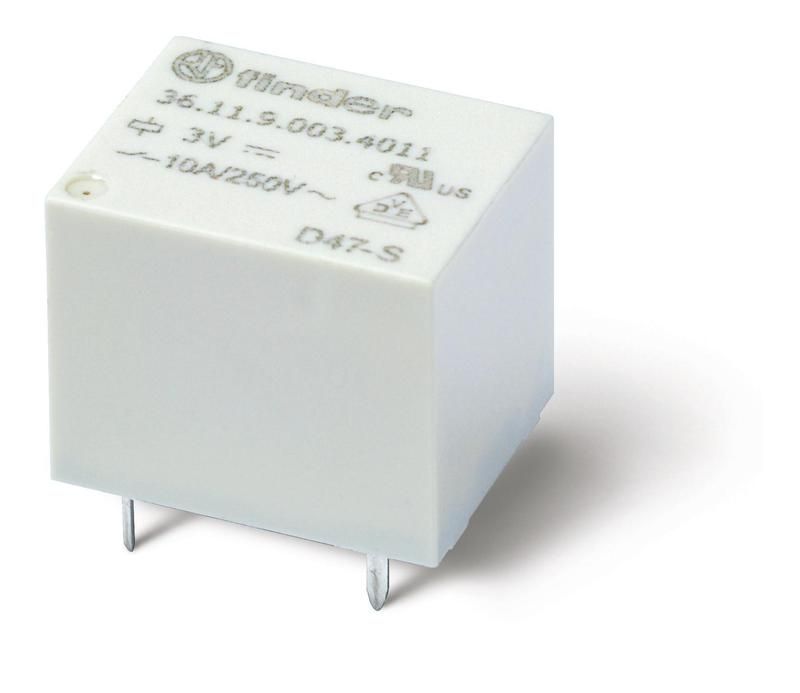

Электромеханическое реле Finder 36.11.9.009.4011 - компактное промежуточное реле в формате «кубик сахара» с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 10 А при напряжении 9 В постоянного тока. Подходит для автоматизации, контроллеров и устройств, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 36.11.9.009.4011 используется для управления цепями с более высокой мощностью через слаботочные сигналы. Применяется в устройствах автоматики, системах управления оборудованием, бытовых и промышленных контроллерах, измерительных приборах, медицинской аппаратуре. Благодаря миниатюрному размеру и монтажу на плату, идеально подходит для плотной компоновки печатных узлов.

Технические характеристики

• Напряжение катушки: 9 В постоянного тока (DC)
• Коммутируемый ток: 10 А (при напряжении до 250 В переменного/30 В постоянного тока)
• Количество контактов: один переключающий (1CO - однополюсный перекидной)
• Тип контактов: AgSnO₂ (серебро с оксидом олова - устойчивы к дуге, долговечны при переключении)
• Способ монтажа: поверхностный монтаж на печатную плату (SMD-совместимый корпус)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Степень защиты: IP20 (защита от доступа пальцев и твердых предметов >12,5 мм; не защищено от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +55 C, допустима повышенная влажность)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле Finder 36.11.9.009.4011 совместимо со стандартными технологиями SMT и THT. Корпус соответствует формату «кубик сахара» - типичным для промышленных плат. Монтаж выполняется через выводы, расположенные по периметру основания. Для пайки рекомендуется использовать профиль, соответствующий требованиям IPC-J-STD-020. Перед установкой проверьте соответствие шага выводов и отверстий на плате. Катушка требует точного соблюдения напряжения 9 В DC - превышение вызывает перегрев и выход из строя.

Безопасность и стандарты

Реле сертифицировано по европейским нормам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность при работе с силовыми цепями. Конструкция обеспечивает достаточное расстояние между контактами и катушкой, предотвращая пробой. Однако степень защиты IP20 не позволяет применять реле в условиях влажности, брызг или запыления - требуется дополнительная герметизация корпуса или установка в закрытую оболочку.

Преимущества

• Высокая надёжность контактов AgSnO₂ - снижают риск сваривания и износ при частых переключениях
• Миниатюрный размер - экономия места на плате, удобство для компактных решений
• Поддержка постоянного тока 9 В - оптимально для работы с микроконтроллерами и модулями управления
• Свободная поляризация - упрощает сборку и не требует контроля направления подключения катушки
• Соответствие промышленным стандартам - повышает доверие при использовании в ответственных системах

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от влаги, пара или конденсата
• Запрещён монтаж в местах с механическими воздействиями, вибрацией выше 10g - возможен отказ контактов
• Не подходит для коммутации емкостных или индуктивных нагрузок свыше 10 А - требуется дополнительная защита (например, RC-цепочка или TVS-диод)
• Использование при напряжении выше 9 В на катушке приводит к перегреву и выходу из строя
• Не рекомендовано для длительной работы при температурах ниже −25 C или выше +55 C

Примеры использования

• Управление реле в PLC-модулях для включения двигателей или нагревательных элементов
• Переключение режимов в тестировочных стендах и диагностических приборах
• Автоматика освещения в промышленных шкафах с управлением от Arduino/Raspberry Pi
• Системы безопасности: активация сигнализаций, звонков, клапанов при срабатывании датчиков

Практические советы

• При проектировании платы учтите посадочные размеры - выводы реле имеют шаг 2,5 мм, высота над платой около 15 мм
• Для увеличения срока службы используйте демпферные цепочки (RC) при переключении индуктивных нагрузок
• Не устанавливайте рядом с источниками тепла - перегрев катушки снижает срок службы
• Проверяйте целостность контактов мультиметром перед первым включением - возможно повреждение при транспортировке
• Для массового производства выбирайте версию с паяльными выводами, совместимыми с реflow-печью
