Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (2.5х0.5мм); 2СO 8A; контакты AgNi | 465291100000T Finder 46.52.9.110.0000T

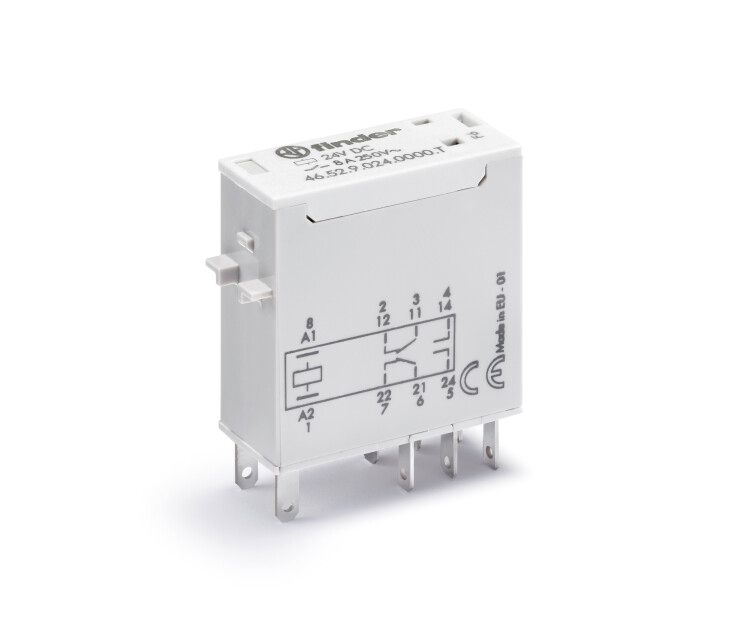

Электромеханическое реле Finder 46.52.9.110.0000t - компактное промежуточное реле с двумя переключающими контактами на 8 А, предназначенное для работы в цепях постоянного тока 110 В. Монтаж осуществляется через плоские штекеры Faston 2,5×0,5 мм или в розетку, что упрощает замену и обслуживание. Версия специально адаптирована для железнодорожного транспорта с повышенной надёжностью и соответствует нормативу EN 50178.

Назначение и область применения

Реле Finder 46.52.9.110.0000t используется для коммутации слаботочных управляющих сигналов в мощные нагрузки до 8 А. Применяется в системах управления железнодорожного транспорта: управление освещением, вентиляцией, сигнализацией, резервными цепями. Подходит для установки в распределительных щитах, бортовых контроллерах и других устройствах, где требуется надёжное переключение при вибрациях и перепадах температур.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 110 В DC
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающие (2CO - два однополюсных переключающих контакта)
• Тип контактов: AgNi (серебро-никель) - устойчивы к дуговым воздействиям и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: плоские штекеры Faston 2,5×0,5 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25 C до +40 C, допускает высокую влажность
• Нормативный документ: EN 50178 - требования к электрооборудованию для железных дорог

Совместимость и монтаж

Реле Finder 46.52.9.110.0000t совместимо с розетками серии 46, а также может монтироваться напрямую на штекеры Faston 2,5×0,5 мм. Для монтажа в розетку достаточно вставить корпус в гнездо - фиксация механическая, без инструментов. При использовании без розетки контакты подключаются к проводам с наконечниками того же размера. Катушка имеет свободную поляризацию - можно подключать +-110 В в любом направлении. Не требует внешней демпфирующей схемы при работе с индуктивными нагрузками ниже 8 А.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50178, который регламентирует безопасность и отказоустойчивость оборудования для железнодорожного транспорта. Сертифицировано для эксплуатации в условиях повышенной вибрации, перепадов температур и электромагнитных помех. Конструкция обеспечивает изоляцию между катушкой и контактами выше 2,5 кВ, что снижает риск пробоя.

Преимущества

• Высокая долговечность контактов AgNi - выдерживают более 100 000 операций при номинальной нагрузке
• Миниатюрный форм-фактор позволяет экономить место в плотных щитах
• Гибкий монтаж: розетка или прямое подключение - удобство при ремонте и модернизации
• Устойчивость к вибрациям и ударным нагрузкам - оптимально для подвижного состава
• Свободная поляризация катушки - упрощает сборку и снижает риск ошибок при подключении

Ограничения применения

• Не предназначено для работы во влажной среде без дополнительной защиты - степень IP20 не защищает от брызг и пыли
• Запрещён монтаж в зонах с прямым попаданием воды, масла или химических веществ
• Не рекомендуется использовать для коммутации сверхвысоких импульсных токов (>10 А кратковременно)
• Работает только с постоянным током - нельзя применять в сетях переменного тока
• Климатическое исполнение УХЛ4 не гарантирует работу при температурах ниже −25 C

Примеры использования

• Переключение режимов освещения в вагонах метро
• Активация системы вентиляции при достижении пороговой температуры
• Управление резервным питанием аварийных светильников
• Коммутация цепей дверных механизмов в поездах
• Функция резервирования в системах управления тормозами

Практические советы

• При подключении используйте наконечники Faston 2,5×0,5 мм точно соответствующего размера - слишком большие вызывают плохой контакт, малые - деформируют штекер
• Проверьте напряжение катушки перед включением - превышение 110 В приведёт к перегреву и выходу из строя
• Для длительной работы с нагрузкой близкой к 8 А обеспечьте хорошее теплоотведение - не закрывайте реле герметичными крышками без вентиляции
• При замене старого реле - всегда проверяйте тип контактов: AgNi лучше, чем AuSn, при частых включениях
• При монтаже в розетку - убедитесь, что она тоже сертифицирована для серии 46 и рассчитана на 8 А
