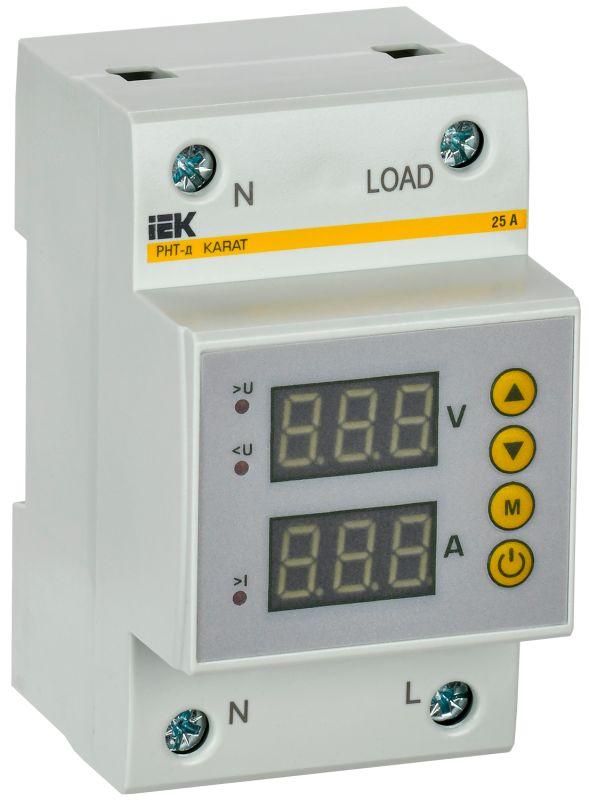

Реле напряжения и тока РНТ-д однофазное 54мм 25А | IVC31-1-25 IEK

Реле напряжения и тока однофазное РНТ-д 54мм 25А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от аварийных колебаний напряжения. Установлено в распределительных щитах, обеспечивает надёжное отключение нагрузки при превышении или падении порогов напряжения, работает в сетях 220 В переменного тока.

Назначение и область применения

Реле напряжения и тока однофазное РНТ-д 54мм 25А предназначено для автоматического отключения электропитания при опасных отклонениях напряжения - слишком высоком или слишком низком. Защищает оборудование от повреждений, вызванных просадками, скачками или перегрузками сети. Подходит для установки в жилых квартирах, частных домах, офисах, мастерских и других объектах с одиночными потребителями до 25 А.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазон контроля напряжения: два режима - 120–210 В и 220–300 В
• Контролируемые параметры: минимальное и максимальное напряжение, функция гистерезиса
• Задержка включения: от 5 до 600 секунд (настраивается)
• Количество контактов: один нормально разомкнутый (NO), переключающих контактов нет
• Тип подключения: винтовые зажимы
• Срок службы: 10 лет

Совместимость и монтаж

Реле напряжения и тока однофазное РНТ-д 54мм 25А устанавливается на DIN-рейку шириной 35 мм в электрический щит. Для подключения используются винтовые клеммы - провода фазы и нуля заводятся в соответствующие входы. Нагрузка подключается к выходным контактам. Максимальный ток нагрузки - 25 А. Устройство совместимо с любыми однофазными системами 220 В, где требуется защита от перенапряжения и недонапряжения. Не требует внешнего источника питания - питание берётся прямо из контролируемой сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II. Применяет принцип двойной изоляции. Серия KARAT от IEK прошла сертификацию в рамках ЕАЭС. Гистерезис исключает постоянное включение/выключение при колебаниях напряжения около порога, что снижает риск механического износа контактов.

Преимущества

• Два диапазона измерения позволяют использовать реле в регионах с нестабильной сетью - как в условиях низкого (120–210 В), так и стандартного (220–300 В) напряжения
• Гистерезис предотвращает “дребезг” контактов при близких к пороговым значениях
• Настройка порогов и задержки через кнопки - без необходимости открывать корпус или применять специальные инструменты
• Мониторинг напряжения осуществляется в реальном времени - пользователь видит текущее значение на дисплее
• Высокая долговечность - срок службы 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220 В
• Не контролирует ток нагрузки - только напряжение; для защиты от перегрузки по току нужен дополнительно автоматический выключатель
• Не имеет IP-защиты - устанавливается только во внутренних щитах, защищённых от влаги и пыли
• Не поддерживает удалённую диагностику или интеграцию в системы умного дома

Примеры использования

• Защита холодильника, стиральной машины и кондиционера в квартире с частыми перепадами напряжения
• Обеспечение безопасной работы насосов и компрессоров в частном доме
• Стабилизация питания для медицинского оборудования в небольшой клинике
• Защита сварочных аппаратов и точечных станков в мастерской

Практические советы

• Выбирайте диапазон 120–210 В, если в вашем районе часто наблюдается пониженное напряжение (например, ниже 200 В); используйте 220–300 В там, где есть риски перенапряжения после включения мощных потребителей
• Задержку включения рекомендуется выставить не менее 30–60 секунд - это позволяет избежать ложных срабатываний при кратковременных скачках
• Проверьте посадочный размер: ширина устройства 54 мм - убедитесь, что в щите достаточно места рядом с другими модулями
• Подключайте реле перед группой автоматических выключателей - тогда оно будет контролировать всю цепь, которую защищает
• При первом запуске внимательно следите за показаниями дисплея - это поможет определить типичные колебания напряжения в вашей сети и правильно настроить пороги
