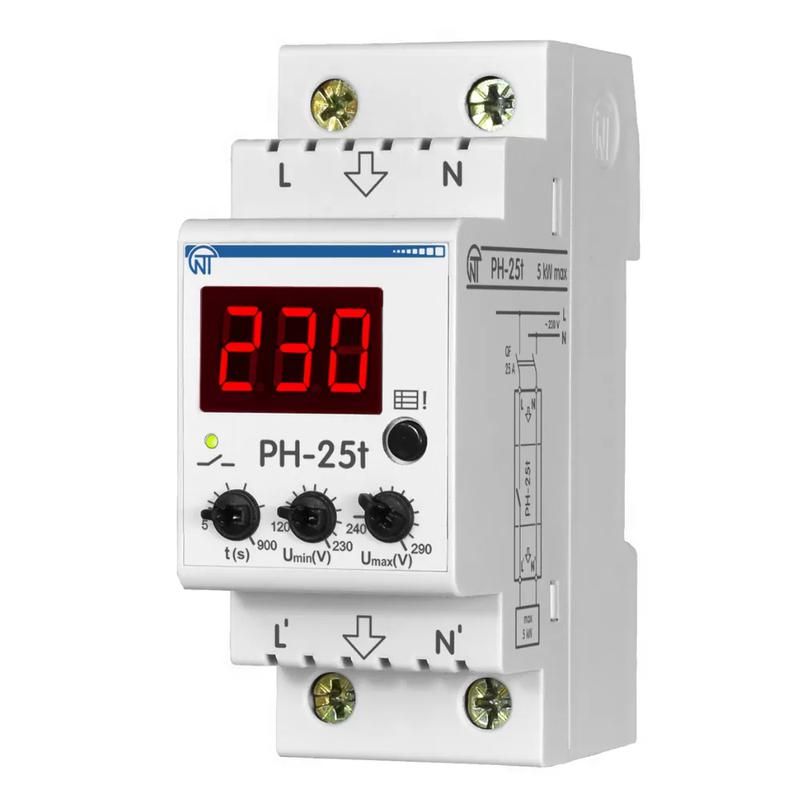

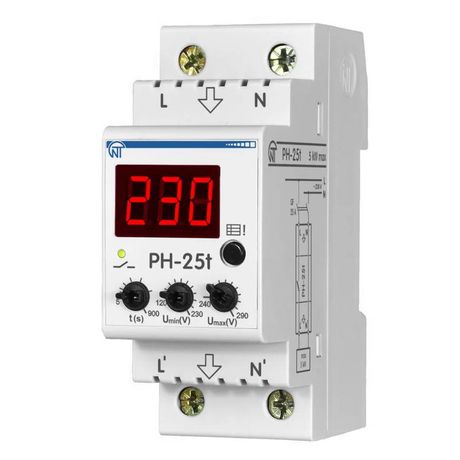

Реле напряжения РН-25t - 25А – 220В DIN рейка для защиты техники во всей квартире 2 журнал аварий термозащита НовАтек-Электро 3425600025t 3425600025т

Реле напряжения РН-25t 25А 220В DIN-рейка с термозащитой и журналом аварий от НовАтек-Электро защищает оборудование от скачков и проседаний напряжения, автоматически отключая нагрузку при опасных значениях. Артикул 3425600025t подходит для установки на DIN-рейку в щитах жилых и промышленных объектов.

Назначение и область применения

Реле напряжения РН-25t 25А 220В DIN-рейка с термозащитой и журналом аварий предотвращает повреждение чувствительной техники из-за нестабильного напряжения в сети. Подходит для защиты холодильников, кондиционеров, стиральных машин, телевизоров, аудио- и видеотехники, а также промышленного оборудования, работающего от однофазной сети 220 В.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 25 А - способно коммутировать нагрузку до 5,5 кВт при 220 В
• Напряжение питания цепи управления: 220 В - питание устройства берётся прямо из защищаемой сети
• Пороговое напряжение срабатывания: 120–290 В - устройство отключает нагрузку, если напряжение выходит за эти границы
• Диапазон измерения напряжения: 90–450 В - позволяет контролировать даже экстремальные отклонения
• Контроль понижения напряжения: да - реагирует на провалы напряжения, включая обрыв нулевого провода
• Время задержки срабатывания: 0,02–12 сек - можно настроить, чтобы избежать ложных срабатываний при кратковременных помехах
• Количество контактов: 2 - один вход, один выход; контактная группа не имеет переключающих элементов, работает как нормально замкнутый выключатель
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами
• Термозащита: встроенная - предотвращает перегрев при длительной работе под высокой нагрузкой
• Журнал аварий: есть - сохраняет данные о последних 10 событиях (время, тип отказа, напряжение на момент срабатывания)

Совместимость и монтаж

Реле напряжения РН-25t 25А 220В DIN-рейка с термозащитой и журналом аварий устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы L (фаза) и N (ноль) - фаза проходит через контакты реле, ноль подключается параллельно. Устройство не требует внешнего источника питания - работает от самой сети. Кабели рекомендуется зажимать плотно, усилие затяжки - до 0,5 Нм. Монтаж допускается в закрытых щитах с температурой от –25C до +55C.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60730-2-8 и ГОСТ Р 50030.2. Продукция сертифицирована для использования в бытовых и промышленных условиях. Защита IP20 обеспечивает безопасность при установке внутри щита. Термозащита снижает риск возгорания при перегрузках.

Преимущества

• Интегрированный журнал аварий - позволяет анализировать причины отключений без внешней аппаратуры
• Настройка времени задержки - исключает ложные срабатывания при кратковременных перепадах
• Широкий диапазон контроля (90–450 В) - надёжно работает даже в регионах с нестабильным электроснабжением
• Термозащита - продлевает срок службы при постоянной нагрузке близкой к 25 А
• Монтаж на DIN-рейку - упрощает установку и обслуживание в шкафах

Ограничения применения

• Не предназначен для работы с трёхфазными сетями - только для однофазной 220 В
• Не управляет нагрузкой выше 25 А - для более мощных систем требуется контактор
• Не является УЗО - не защищает от утечек тока на землю
• Журнал аварий не передаёт данные удалённо - информация доступна только при открывании корпуса
• Не рассчитан на работу при температуре ниже –25C или выше +55C

Примеры использования

• Защита домашнего кондиционера от просадки напряжения ночью
• Автоматическое отключение стиральной машины при обрыве нуля
• Контроль качества питания на участке конвейера в цеху
• Установка в этажном щите многоквартирного дома для защиты всей группы розеток

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто опускается ниже 120 В, возможно, стоит дополнительно установить стабилизатор
• Настройте время задержки на 2–5 секунд для бытовой техники - этого достаточно, чтобы избежать срабатываний при включении компрессора
• Обязательно используйте автоматический выключатель на 32 А перед реле РН-25t 25А 220В DIN-рейка с термозащитой и журналом аварий - он защитит само реле от сверхтоков
• Чтобы прочитать журнал аварий, откройте крышку и следуйте инструкции на экране - кнопки расположены справа
• Не устанавливайте реле рядом с источниками тепла - это может вызвать ложные срабатывания термозащиты
