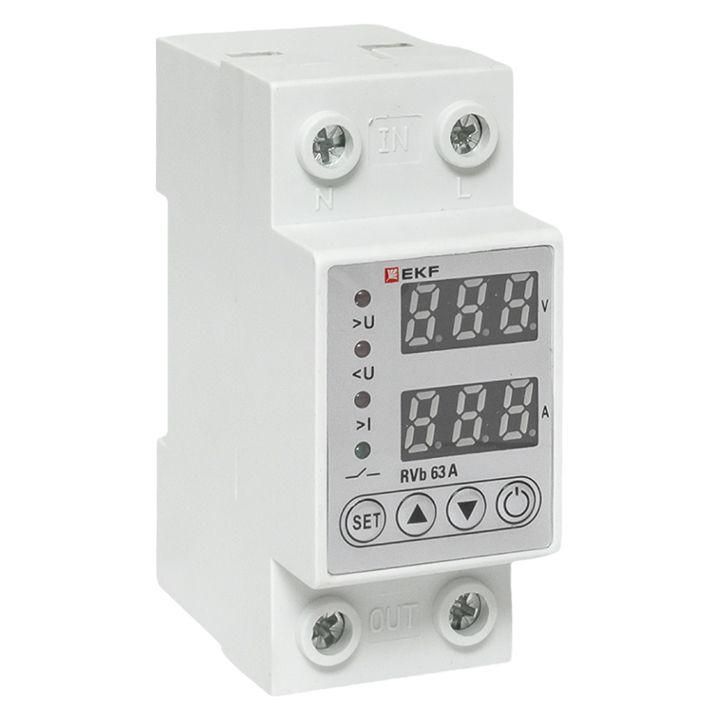

Реле напряжения и тока с дисп. RVb 63A |rvb-m63a| EKF

Реле напряжения и тока с дисплеем EKF RVB-M63A обеспечивает защиту оборудования от аварийных колебаний сети - перенапряжений, заниженного напряжения и просадок. Устройство отслеживает реальные показатели в режиме реального времени, выводя их на экран, и отключает нагрузку при выходе за установленные пороги. Подходит для защиты бытовой и промышленной техники: кондиционеров, насосов, компрессоров, станков.

Назначение и область применения

EKF RVB-M63A используется для автоматической защиты электрооборудования от опасных изменений параметров сети. Прибор контролирует как напряжение, так и ток, но коммутирует только по напряжению - ток служит лишь для контроля и отображения. Применяется там, где важна стабильность питания: в системах HVAC, на производстве, в офисах, в частных домах с чувствительной аппаратурой.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерения напряжения: 140–210 В и 240–300 В - два независимых диапазона для гибкой настройки
• Порог срабатывания: от 140 до 300 В - можно установить любую границу внутри этого интервала
• Напряжение питания цепи управления: 100–300 В - устройство работает даже при значительном снижении напряжения в сети
• Задержка срабатывания: 5–300 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Количество контактов: 1 нормально замкнутый (НО) - при срабатывании контакт размыкает цепь
• Индикация: цифровой дисплей отображает текущее напряжение и ток в реальном времени
• Память: данные настроек сохраняются при отключении питания

Совместимость и монтаж

EKF RVB-M63A устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Максимальная коммутируемая нагрузка - 63 А, что соответствует мощности до ~14 кВт при 230 В. Для подключения нагрузки используйте внешний контактор, если мощность выше 63 А. Обязательно соблюдайте полярность фазы и нуля - устройство требует правильного подключения к сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в сетях переменного тока. Сертифицировано для работы в условиях, предусмотренных ГОСТ Р 50030.2 и IEC 60947-5-1. Не предназначен для взрывоопасных сред и помещений с повышенной влажностью без дополнительной защиты корпуса.

Преимущества

• Чёткий цифровой дисплей - видите точные значения напряжения и тока без дополнительных приборов
• Гибкая настройка порогов - можно задать разные уровни отключения для низкого и высокого напряжения
• Функция задержки - исключает ложные отключения при кратковременных помехах
• Энергонезависимая память - настройки не теряются после отключения питания
• Один контакт - простая интеграция в существующие схемы управления

Ограничения применения

• Не управляет токовой защитой - только отслеживает её; коммутацию выполняет только по напряжению
• Максимальный ток нагрузки - 63 А; для больших нагрузок требуется внешнее реле/контактор
• Не имеет IP-защиты - устанавливать только в закрытых щитах, защищённых от пыли и влаги
• Не поддерживает трёхфазную сеть - работает только с однофазными цепями
• Не регулирует ток - не является тепловым реле или защитой от перегрузки по току

Примеры использования

• Защита холодильного оборудования в торговых залах - отключение при падении напряжения ниже 180 В
• Автоматическое отключение кондиционера при перенапряжении (>260 В) во время грозы
• Стабилизация работы насосов на водозаборе - предотвращение запуска при напряжении менее 150 В
• Контроль качества питания в мастерских с CNC-станками - отключение при просадках более 10%

Практические советы

• Настройте верхний порог на 250–260 В, нижний - на 170–180 В - оптимально для большинства бытовых приборов
• Выставьте задержку включения на 60–120 секунд - это даёт время восстановлению сети после кратковременного отключения
• Проверяйте подключение нулевого провода - неверное подключение может привести к некорректной работе дисплея
• Если нагрузка близка к 63 А, выбирайте реле с запасом по току или используйте EKF RVB-M63A как управляющее устройство для внешнего контактора
• При первом включении - проверьте, правильно ли отображаются напряжение и ток. Если показания завышены - возможно, ошибка подключения
