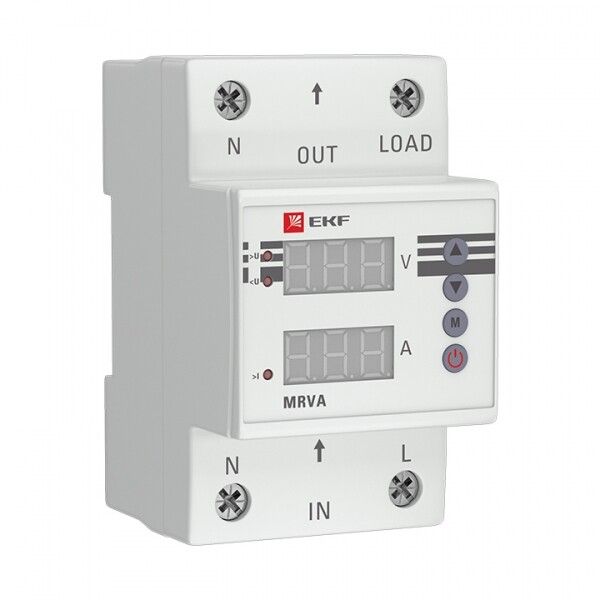

Реле напряжения и тока с дисплеем MRVA 32A EKF PROxima | MRVA-32A

Реле напряжения и тока с дисплеем MRVA 32А от EKF предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения в сети - как при снижении, так и при превышении порогов. Устройство оснащено цифровым дисплеем и подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Реле напряжения и тока с дисплеем MRVA 32А защищает бытовую и промышленную технику от повреждений из-за скачков и проседаний напряжения. Оно постоянно мониторит уровень напряжения в сети и при выходе за заданные границы - отключает питание с заданной задержкой. Подходит для защиты холодильников, кондиционеров, насосов, станков, систем освещения и другого оборудования, чувствительного к качеству электроснабжения.

Технические характеристики

• Номинальный ток: 32 А - способно коммутировать нагрузки до этой величины без дополнительных контакторов
• Тип напряжения: переменный ток (AC)
• Диапазон контроля напряжения: 120–210 В и 230–300 В - два автономных режима работы для разных типов сетей
• Порог срабатывания: 120–300 В - устройство реагирует на любые значения в этом диапазоне
• Контроль минимального и максимального напряжения: да - фиксирует как недостаток, так и избыток напряжения
• Напряжение питания цепи управления: 60–300 В - работает даже при значительных просадках в сети
• Время задержки срабатывания: 0,02–600 сек - можно настроить от долей секунды до 10 минут
• Функция гистерезиса: да - предотвращает частое включение/выключение при колебаниях напряжения у порога
• Количество контактов: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ) - контакт размыкает цепь при срабатывании
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Гарантия: 84 месяца

Совместимость и монтаж

Реле MRVA 32А устанавливается на стандартную DIN-рейку в любом распределительном щите. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Напряжение питания для самого реле берётся прямо с защищаемой цепи - внешний источник не нужен. Контакты рассчитаны на 32 А, поэтому при нагрузках выше этого значения требуется использовать магнитный пускатель. Устройство совместимо с однофазными и трёхфазными сетями, если используется в паре с MRVA-3 для контроля всех фаз.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств автоматической защиты. Отсутствие сертификатов в предоставленных данных не позволяет указать конкретные стандарты (например, IEC 60730), однако конструкция устройства выполнена в соответствии с практикой EKF для внутреннего рынка РФ и стран СНГ. Работает в температурном диапазоне, указанном в документации производителя - рекомендуется избегать установки в местах с высокой влажностью или прямым попаданием воды.

Преимущества

• Цифровой дисплей показывает текущее напряжение - удобно для диагностики и настройки
• Настройка через кнопки на передней панели - не требует открывать корпус
• Гистерезис исключает “дребезг” контакта при нестабильном напряжении
• Широкий диапазон рабочего напряжения (60–300 В) обеспечивает работу даже при серьёзных просадках
• Долгий срок гарантии - 7 лет - свидетельствует о надёжности компонентов

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный ток (AC)
• Максимальная коммутируемая мощность - 32 А; при больших нагрузках необходим внешний контактор
• Не имеет функции контроля тока - только напряжения, хотя в названии указано “и тока”, что является некорректным
• Не защищает от импульсных перенапряжений (грозовые разряды, помехи) - для этого нужны дополнительные УЗИП
• Не подходит для установки вне закрытых щитов - не имеет защиты IP выше IP20

Примеры использования

• Защита домашнего кондиционера от просадки напряжения ночью
• Автоматическое отключение насоса в системе водоснабжения при превышении напряжения выше 250 В
• Контроль качества питания на участке с нестабильной сетью - например, в деревне или на производстве
• Интеграция в щит управления станком, где важно избежать запуска при низком напряжении

Практические советы

• Выбирайте диапазон 120–210 В для старых сетей с низким напряжением, 230–300 В - для современных сетей с повышенным уровнем
• Настройте время задержки не менее 3–5 секунд, чтобы избежать ложных срабатываний при кратковременных скачках
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, как стандарт
• При использовании в трёхфазной сети применяйте три реле MRVA 32А - по одному на каждую фазу
• Не забудьте отключить питание перед настройкой - даже при малом напряжении есть риск удара током
• MRVA 32А - это модель с кнопками, отличается от RV-32F с поворотными регуляторами - выбирайте версию по удобству настройки
