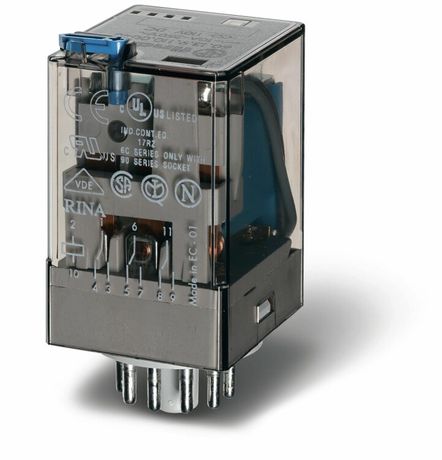

Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi; катушка 24В DC | 601390240070 Finder 60.13.9.024.0070

Электромеханическое реле Finder 60.13.9.024.0070 - компактное промежуточное реле с 11-штырьковым разъемом, предназначенное для коммутации нагрузок до 10 А постоянного тока. Подходит для установки на монтажную плату в автоматизированных системах, где требуется надежное переключение с индикацией состояния и функциями диагностики.

Назначение и область применения

Реле Finder 60.13.9.024.0070 используется для управления цепями с помощью слаботочного сигнала 24 В постоянного тока. Его применяют в системах автоматизации, панелях управления, промышленной электронике и оборудовании, требующем гальванической развязки между управляющей и силовой цепью. Благодаря разъемному подключению, реле легко заменяется без пайки - идеально для сервисного обслуживания и быстрой замены в случае отказа.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три одинарных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных нагрузок
• Полярность: определённая - необходимо соблюдать правильное подключение + и – к катушке
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Индикация: светодиод (LED) показывает состояние включения катушки
• Функции: кнопка ручного тестирования, встроенный демпферирующий диод для защиты от импульсов напряжения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 60.13.9.024.0070 монтируется в специализированную розетку с 11 штырьками. Для работы необходима совместимая базовая плата (розетка) типа F60.11. Контакты реле не паяются - они фиксируются механически, что исключает повреждение от перегрева. Перед установкой проверьте соответствие номера розетки и типоразмера. Монтаж возможен на DIN-рейку через соответствующую платформу, если она предусмотрена конструкцией панели.

Безопасность и стандарты

• Соответствует EN 61810-1 - требования к электромеханическим реле общего назначения
• EN 61810-2 - нормы для реле с принудительно управляемыми контактами
• EN 61810-7 - безопасность при использовании в системах управления

Встроенная защитная диодная цепочка снижает выбросы ЭДС самоиндукции при отключении катушки, предотвращая повреждение управляющего устройства. Принудительно управляемые контакты обеспечивают гарантированное размыкание даже при заклинивании одного из элементов.

Преимущества

• Удобство замены: разъемное подключение позволяет менять реле за секунды без инструментов
• Надежные контакты AgNi: выдерживают частые включения, особенно при индуктивных нагрузках (например, катушки, двигатели)
• Интегрированная индикация: LED сразу показывает, включено ли реле - ускоряет диагностику
• Кнопка теста: позволяет проверить работоспособность без подачи управляющего напряжения
• Защитный диод: продлевает срок службы контроллеров и PLC, подключенных к катушке

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Только постоянный ток: нельзя использовать с переменным напряжением (AC)
• Ограниченная рабочая температура: при температурах ниже −25C или выше +55C возможны сбои
• Требуется точное соответствие розетки: использование другой базы (не F60.11) приведёт к неправильному подключению или выходу из строя
• Нет нормальных замкнутых контактов (НЗ): все 3 контакта - переключающие (CO), что важно учитывать при проектировании схемы

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение двигателей малой мощности на конвейерах
• Коммутирующая роль в распределительных щитах с PLC
• Резервирование сигналов в системах безопасности
• Активация световых и звуковых сигнализаций при срабатывании датчиков

Практические советы

• Обязательно используйте только оригинальную розетку F60.11 - другие аналоги могут иметь другую распиновку
• При подключении катушки следите за полярностью: неверное подключение не повредит реле, но не сработает
• Для нагрузок выше 5 А рекомендуется применять реле только при наличии теплового рассеивания - не устанавливайте плотно друг к другу более трёх реле в одной группе
• Проверяйте целостность LED перед запуском системы - он указывает на наличие напряжения на катушке
• При длительном хранении избегайте высокой влажности - хотя реле класса УХЛ4 устойчив к условиям цеха, долгий контакт с конденсатом может вызвать окисление контактов
