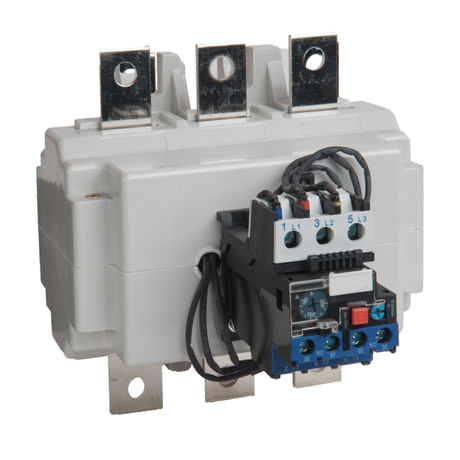

Реле перегрузки тепловое РТЛ-4400-2-630А-(250-400А)-УХЛ4| 295276 | КЭАЗ

Реле перегрузки тепловое РТЛ-4400-2-630А (250-400А) УХЛ4 от КЭАЗ предназначено для защиты электродвигателей от перегрузок и длительного превышения тока. Это надёжное устройство из серии РТЛ, рассчитанное на работу в условиях повышенной влажности и температурных колебаний, подходит для промышленных систем управления.

Назначение и область применения

Реле перегрузки тепловое РТЛ-4400-2-630А (250-400А) УХЛ4 защищает электродвигатели от повреждений, вызванных перегрузкой - например, при заклинивании механизма, снижении напряжения или неправильном подборе мощности. Его применяют в цепях переменного тока частотой 50–60 Гц. Подходит для установки в пускателях, щитах управления и на линиях питания насосов, компрессоров, конвейеров, вентиляторов и других агрегатов с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 630 А - максимальная нагрузка, которую может выдерживать реле без срабатывания;
• Диапазон регулирования тока срабатывания: 250–400 А - можно настроить под конкретную мощность двигателя;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз сети;
• Количество переключающих контактов: 2 - один нормально замкнутый (НО) и один нормально разомкнутый (НЗ) для сигнализации и отключения;
• Класс защиты: 10A - время срабатывания при перегрузке в 6 раз выше установленного значения - 8–12 секунд, что соответствует требованиям IEC/EN 60947-4-1;
• Степень защиты корпуса: IP00 - реле не имеет внешней защиты от пыли и воды; требует установки в закрытых щитах или корпусах;
• Способ монтажа: обособленное размещение - устанавливается отдельно от пускателя, обычно на DIN-рейку или крепится болтами;
• Тип присоединения: винтовое - провода зажимаются в клеммах с помощью отвертки;
• Исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C и в условиях повышенной влажности.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-4400-2-630А (250-400А) УХЛ4 совместимо с контактными пускателями серий ПМЛ, ПМА, ПМ12 и другими, имеющими подходящую посадочную площадку. Для монтажа требуется свободное место на DIN-рейке или плоская поверхность с возможностью крепления болтами M6. Присоединение проводов выполняется через винтовые клеммы - рекомендуется использовать жилы сечением до 50 мм2. Перед подключением проверьте соответствие тока двигателя диапазону 250–400 А. После установки обязательно отрегулируйте порог срабатывания под реальную рабочую нагрузку.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-4400-2-630А (250-400А) УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1. Обеспечивает класс защиты 10A, что гарантирует точное срабатывание при перегреве обмоток двигателя. Наличие исполнения УХЛ4 позволяет применять его в помещениях с агрессивной средой, включая холодные цеха и открытые площадки с защитным кожухом.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизирует ложные отключения;
• Удобная регулировка тока срабатывания - позволяет адаптировать реле под разные типы двигателей;
• Надёжная механическая конструкция - срок службы более 10 лет при соблюдении условий эксплуатации;
• Поддержка двух контактов - даёт возможность одновременно отключать питание и передавать сигнал аварии в систему контроля;
• Производитель КЭАЗ - известный российский бренд с проверенной качеством продукции в промышленной автоматике.

Ограничения применения

Реле перегрузки тепловое РТЛ-4400-2-630А (250-400А) УХЛ4 нельзя устанавливать в открытом виде - IP00 не защищает от пыли, влаги и механических воздействий. Не подходит для защиты оборудования, работающего в условиях постоянных ударов, вибраций или химически активной среды без дополнительной герметизации. Также не обеспечивает защиту от короткого замыкания - необходимо использовать предохранители или автоматы в сочетании с этим реле.

Примеры использования

• Защита крупногабаритного насоса на водозаборной станции с током потребления 320 А;
• Контроль перегрузки вентилятора в печи нагрева с номиналом 380 А;
• Автоматическое отключение конвейера при затруднённом движении ленты;
• Система управления компрессором в пищевой промышленности с частыми пусками.

Практические советы

• Перед первым запуском всегда проверяйте настройку тока срабатывания - он должен быть равен 90–100 % от номинального тока двигателя;
• Не допускайте попадания влаги внутрь реле - даже при наличии UHL4 исполнения, IP00 делает его чувствительным к окружающей среде;
• При использовании в холодных условиях (ниже −20 C) дайте реле прогреться после включения - биметаллы работают медленнее при низких температурах;
• Проверяйте состояние клемм каждые 6 месяцев - ослабление винтов вызывает перегрев и ложные срабатывания;
• При замене используйте оригинальные комплектующие - реле РТЛ-4400-2-630А от КЭАЗ не совместимо с аналогами других производителей по габаритам и контактам.
