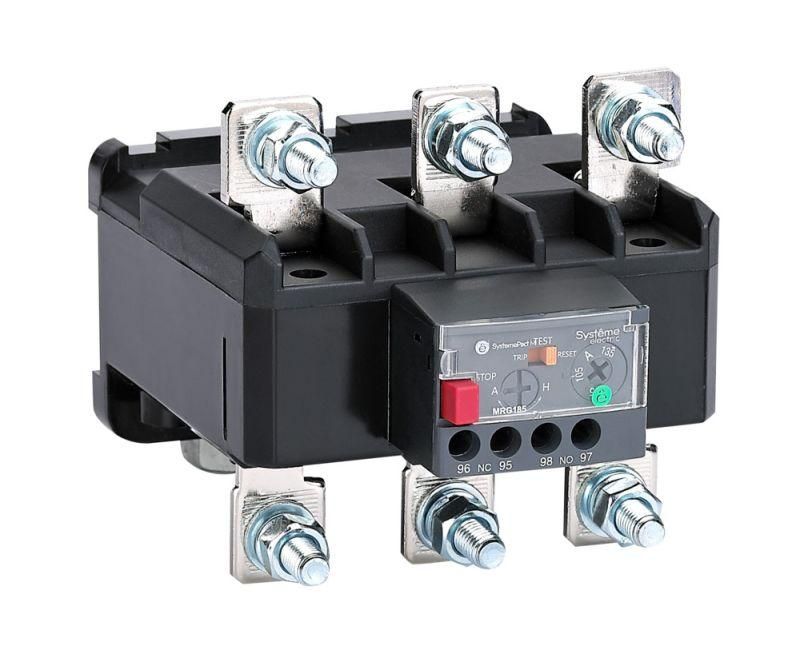

Реле перегрузки тепловое MRG F185 130-160A SE MRG185160 APC

Реле перегрузки тепловое MRG F185 130–160A от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Устанавливается прямо под контактором серии MC1G, обеспечивает надёжную работу в промышленной автоматике. Артикул mrg185160 соответствует диапазону регулирования 130–160 А.

Назначение и область применения

Тепловое реле MRG F185 130–160A защищает электродвигатели от повреждений, вызванных превышением допустимой нагрузки. Оно реагирует на увеличение температуры проводника, вызванное избыточным током, и отключает питание до того, как двигатель выйдет из строя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Особенно эффективно при частых пусках или условиях, где возможен заклинивание ротора.

Технические характеристики

• Номинальный ток реле: 185 А
• Диапазон регулирования тока: 130–160 А - позволяет точно настроить порог срабатывания под конкретный двигатель
• Класс срабатывания: 10 - время отключения при 7,2-кратном токе составляет 4–10 секунд, что соответствует требованиям к защите двигателей с высоким пусковым моментом
• Метод подключения: винтовые зажимы - обеспечивают прочное соединение без необходимости специальных инструментов
• Тип монтажа: непосредственно под контактором - экономит место в щите и упрощает сборку

Совместимость и монтаж

Реле MRG F185 130–160A проектировалось для установки исключительно на контакторы серии MC1G. Его корпус имеет стандартизированные направляющие и крепления, позволяющие защёлкнуть его одним движением под основным контактором. Подключение силовых цепей осуществляется через винтовые зажимы - необходимо затянуть их усилием, указанным в руководстве, чтобы избежать нагрева и окисления. Нельзя использовать с другими сериями контакторов - даже если физически возможно подсоединение, гарантия и безопасность не будут обеспечены.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с компенсацией температурных колебаний окружающей среды
• Удобная интеграция в модульные системы - снижает количество проводов и ускоряет монтаж
• Индикация срабатывания - механический флажок показывает причину отключения (перегрузка или обрыв фазы)
• Стабильная работа при колебаниях напряжения - не зависит от внешних помех, работает только на основе теплового эффекта

Ограничения применения

• Не предназначен для защиты однофазных сетей или маломощных устройств - минимальный рабочий ток 130 А
• Не заменяет устройства против КЗ - требует обязательной установки предохранителей или автоматических выключателей
• Не рекомендуется для применений с частыми кратковременными перегрузками (например, крановые механизмы с постоянными толчками) - может произойти преждевременный износ биметалла
• Не поддерживает дистанционное управление или сигнализацию - только локальное отключение

Примеры использования

• Промышленный конвейер с двигателем 110 кВт, потребляющим около 150 А - реле настраивается на 145 А
• Воздушный компрессор с пуском под нагрузкой - класс 10 даёт достаточное время для выхода на режим без ложных срабатываний
• Циркуляционный насос в системе отопления - защита от заклинивания крыльчатки и обрыва одной фазы

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 130–160 А - если двигатель потребляет 90 А, выбирайте другую модель
• При настройке используйте тестовый ток - подайте 1,2× номинального тока и убедитесь, что реле сработает в течение 10 минут
• После срабатывания обязательно верните флажок в исходное положение перед повторным запуском - иначе контакт не замкнётся
• Не устанавливайте рядом с источниками тепла - повышенная температура воздуха вокруг может вызвать ложное срабатывание
• Обязательно используйте только с контакторами MC1G - другие модели не имеют правильной геометрии и электрической связи
