Реле перегрузки тепловое РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4 | 110736 КЭАЗ

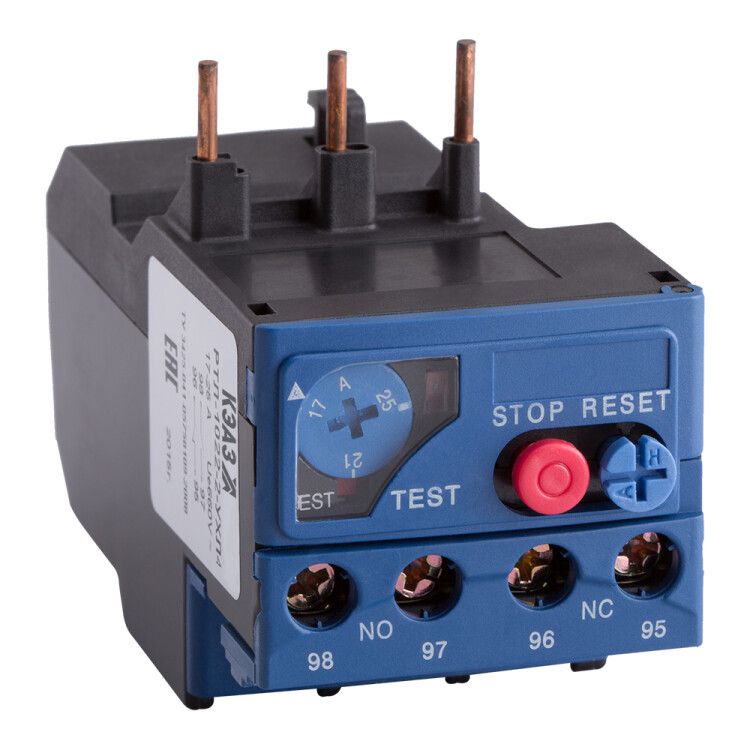

Реле перегрузки тепловое РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4 от КЭАЗ предназначено для защиты электродвигателей от перегрузок и длительного превышения тока. Это надёжное устройство из серии РТЛ, подходящее для промышленного оборудования, работающего в условиях умеренного и холодного климата.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4 защищает электродвигатели от повреждений, вызванных перегрузкой по току - например, при заклинивании механизма, снижении напряжения или неправильной настройке. Устройство реагирует на нагрев проводника, вызванный превышением допустимой нагрузки, и отключает цепь до того, как двигатель выйдет из строя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, который может проходить через реле без срабатывания;
• Диапазон регулирования тока срабатывания: 0,16–0,25 А - пределы, в которых можно установить порог срабатывания (соответствует 10–15% от номинала);
• Номинальное напряжение: 660 В - максимальное рабочее напряжение сети переменного или постоянного тока;
• Количество полюсов: 3 - реле контролирует все три фазы одновременно;
• Количество переключающих контактов: 3 - один нормально замкнутый контакт на каждую фазу для отключения цепи;
• Род тока: переменный и постоянный - совместим с сетями любого типа;
• Частота: 50/60 Гц - работает в стандартных промышленных сетях;
• Класс точности: 10 А - время срабатывания соответствует стандартному графику для класса 10 (время отключения при 6-кратном токе - 10–20 секунд);
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли; подходит только для внутренней установки;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C и повышенной влажности;
• Тип подключения: винтовое - зажимы для проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или пускатель;
• Исполнение: нереверсивное - не предназначен для работы в режиме реверса;
• Нормативный документ: ТУ3425-041-05758109-2008 - сертифицировано по техническим условиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4 совместимо с контакторами серии ПМЛ и другими устройствами, имеющими стандартизированные крепления для реле РТЛ. Монтаж выполняется путём прямого защёлкивания на DIN-рейку или на корпус пускателя. Для правильной работы необходимо соблюдать посадочные габариты - реле не подходит для установки на устройства других серий без адаптеров. Подключение проводов - только винтовое, без быстрозажимных клемм. Нельзя использовать с автоматическими выключателями, не имеющими места под внешнее тепловое реле.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4 соответствует требованиям ТУ3425-041-05758109-2008 и обеспечивает безопасную работу в соответствии с ГОСТ Р 50030.4.1. Степень защиты IP20 исключает возможность случайного прикосновения к токоведущим частям, однако не защищает от попадания влаги - использование вне помещений запрещено. Работа в среде с высокой концентрацией пыли, масла или химически активных веществ требует дополнительной защиты в виде герметичных кожухов.

Преимущества

• Высокая надёжность механической системы с биметаллической пластиной - не требует обслуживания;
• Широкий диапазон регулировки тока срабатывания позволяет точно настроить защиту под конкретный двигатель;
• Совместимость с большинством пускателей КЭАЗ и аналогичных моделей;
• Устойчивость к колебаниям температуры окружающей среды благодаря исполнению УХЛ4;
• Простота проверки и сброса после срабатывания - кнопка «Пуск» расположена на лицевой панели.

Ограничения применения

• Не применяется в цепях с частотным преобразователем - тепловое реле не распознаёт гармонические составляющие и может давать ложные срабатывания;
• Запрещён монтаж в местах с прямым воздействием влаги, паром или осадками - IP20 недостаточно для открытых площадок;
• Не рекомендуется для двигателей с частыми пусками (более 6–8 раз в час) - возможен перегрев биметаллической пластины;
• Не поддерживает функцию автоповторного включения - требуется ручная перезагрузка после срабатывания;
• Не используется в цепях постоянного тока выше 660 В - выход за пределы номинала опасен.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт на конвейере в пищевой промышленности;
• Комплексная защита трёхфазного насоса в системе водоснабжения;
• Подключение к пускателю ПМЛ-25 в щите управления станком;
• Интеграция в систему автоматизации на объектах с климатом УХЛ4 - например, в холодильных камерах или на северных производствах.

Практические советы

• Настройте ток срабатывания реле на 10–15% выше номинального тока двигателя - это предотвратит ложные отключения при пусковых импульсах;
• Проверьте соответствие сечения провода и токовой нагрузки - при использовании провода меньше 1,5 мм2 возможен перегрев;
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - это продлит срок службы биметаллической пластины;
• Не используйте реле в качестве единственной защиты - всегда комбинируйте его с автоматическим выключателем или предохранителем для защиты от короткого замыкания;
• При работе в условиях высокой влажности или пыли установите реле внутри закрытого шкафа с уровнем защиты IP54 и выше.
