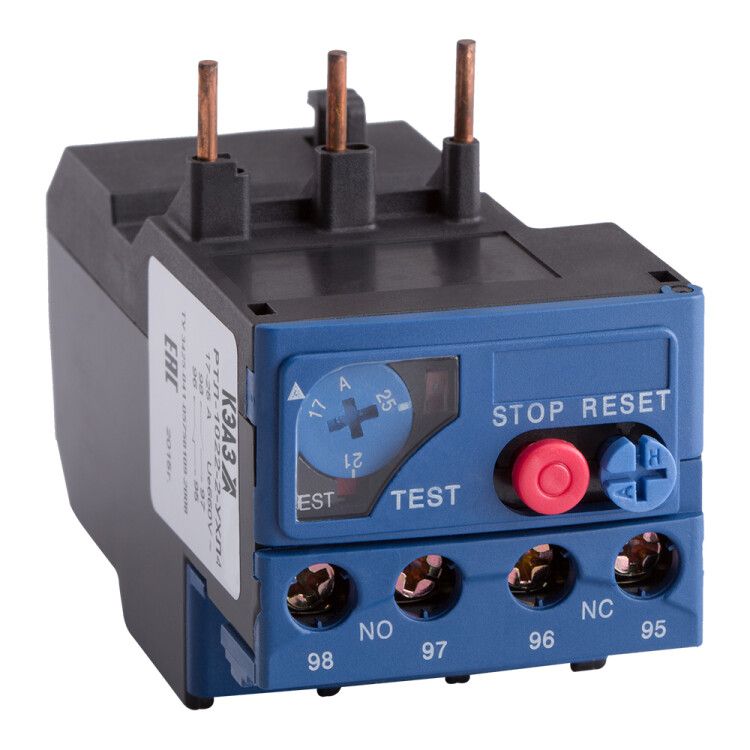

Реле перегрузки тепловое РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4 | 110737 КЭАЗ

Реле перегрузки тепловое РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4 от КЭАЗ - это надёжное устройство для защиты электродвигателей от перегрева из-за перегрузок, асимметрии фаз или длительного пуска. Устройство устанавливается в цепях с номинальным током до 25 А и подходит для промышленного оборудования, работающего в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• продолжительной перегрузкой по току;
• неравномерностью токов между фазами (асимметрия);
• заклиниванием ротора;
• длительным пуском (затянутый запуск).

Применяется в системах управления: грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками. Подходит для работы в составе магнитных пускателей и комбинированных аппаратов.

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, который может проходить через контактную группу без повреждения устройства.
• Диапазон регулировки тока: 0,25–0,4 А - настраивается под реальный рабочий ток двигателя; важно выставить значение близко к номинальному току нагрузки.
• Номинальное напряжение: 660 В - допустимое напряжение в цепи управления и силовой части.
• Род тока: переменный и постоянный - работает в сетях с любым типом тока.
• Частота: 50/60 Гц - совместимо со всеми промышленными сетями.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи.
• Класс точности: 10 А - время срабатывания соответствует стандартному времятоковому графику класса 10, что обеспечивает селективность с другими защитными устройствами.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температурах от −40 C до +40 C и высокой влажности, подходит для помещений с умеренным климатом и наружной установки в защищённых местах.
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды. Установка возможна только внутри щитов.
• Подключение: винтовое - провода зажимаются болтами, требует качественного обжима наконечников.
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4 совместимо с магнитными пускателями серий ПМЛ и аналогичными аппаратами КЭАЗ. Для правильной работы необходимо:

• соединить все три фазы через контакты реле;
• не использовать с токами выше 25 А - превышение приведёт к выходу из строя;
• выставлять ток срабатывания точно в пределах 0,25–0,4 А, согласно паспортному значению двигателя;
• при монтаже соблюдать расстояние от нагревательных элементов и других источников тепла - влияет на точность срабатывания.

Не рекомендуется устанавливать рядом с мощными источниками помех - возможно ложное срабатывание.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4 соответствует техническим условиям ТУ3425-041-05758109-2008. Соответствует требованиям безопасности к оборудованию низкого напряжения. Относится к категории устройств, обеспечивающих вторичную защиту двигателей в соответствии с ГОСТ Р 50030.4.1.

Преимущества

• Высокая надёжность механической системы срабатывания - нет электронных компонентов, которые могут выйти из строя от перепадов напряжения.
• Автоматический или ручной режим восстановления - после остывания реле можно включить вручную, исключая случайный запуск.
• Простота настройки - регулировка тока осуществляется одним поворотом рычага.
• Совместимость с большинством стандартных пускателей КЭАЗ и сторонних производителей.

Ограничения применения

• Не применяется для защиты однофазных двигателей без трёхфазного подключения всех проводов - требуется равномерная нагрузка по всем фазам.
• Не подходит для сред с агрессивными газами, паром или маслом - IP20 не обеспечивает герметичность.
• Не используется в цепях с импульсными нагрузками или частотными преобразователями - может давать ложные срабатывания.
• Требует периодической проверки на соответствие установленного тока - старение биметаллической пластины может изменить порог срабатывания.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения с номинальным током 0,35 А.
• Комплексная защита вентилятора в тепловой завесе, где возможны длительные пуски зимой.
• Участок в щите АВР, где двигатель резервного генератора нуждается в термозащите от перегрузки при автономном режиме.
• Крановая система с частыми пусками - реле предотвращает перегрев при многократных включениях.

Практические советы

• Выбирая РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4, сверьте номинальный ток двигателя с диапазоном регулировки - он должен попадать в интервал 0,25–0,4 А.
• При установке используйте медные наконечники с опрессовкой - плохой контакт увеличивает нагрев и снижает точность срабатывания.
• Проверьте положение рычага регулировки перед первым включением - часто его сбивают при транспортировке.
• Не устанавливайте реле рядом с нагревательными элементами, трансформаторами или мощными катушками - внешнее тепло влияет на чувствительность.
• При работе в условиях частых отключений (например, на конвейере) выбирайте режим ручного восстановления - это предотвратит самопроизвольный запуск.
