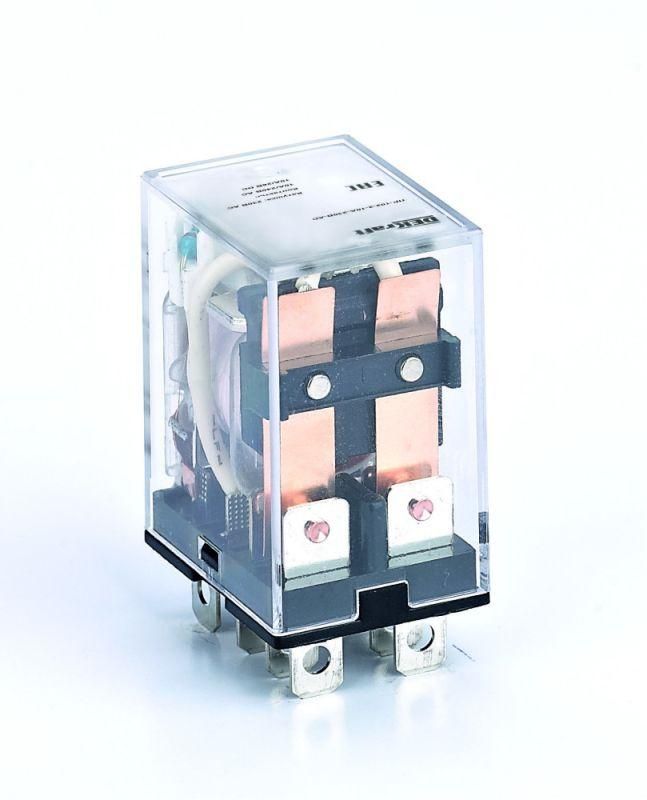

Промежуточное реле 2 конт. с LED инд. 10А 220В DC ПР-102 | 23909DEK DEKraft APC

Промежуточное реле 2 контакта с LED индикацией 10А 220В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей управления в системах с постоянным током. Надёжное, компактное и с индикацией состояния, ПР-102 применяется там, где требуется управлять нагрузкой через сигнал малой мощности, например, в автоматических контроллерах, пультах управления или распределительных щитах.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между слаботочными цепями управления и более мощными нагрузками. Его задача - изолировать управляющую цепь (220 В DC) от силовой, обеспечивая безопасное и точное включение/выключение оборудования. Подходит для систем с частыми переключениями: станки, конвейеры, системы освещения, пневматические клапаны, устройства автоматизации.

Технические характеристики

• Напряжение катушки: 220 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны, контакты одинарные)
• Управление: моностабильное (возвращает в исходное положение после снятия напряжения)
• Индикация: светодиодный индикатор, горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной, с разъёмным подключением
• Полярность: обязательна - подключение с соблюдением + и –

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку или монтажную панель через втычной разъём. Контакты подключаются штепсельным способом - без пайки и винтовых зажимов. Для работы нужен соответствующий панельный разъём совместимого типа. Убедитесь, что разъём рассчитан на ток 10 А и напряжение 220 В DC. Размеры реле позволяют плотно располагать несколько единиц рядом, но учтите минимальный зазор для теплоотвода - особенно при длительной работе на пределе нагрузки.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP21 гарантирует работу в закрытых щитах с возможностью попадания конденсата. Отсутствие информации о сертификации по ГОСТ или IEC не позволяет гарантировать соответствие специализированным стандартам - рекомендуется проверить документацию производителя для проектов, требующих официального подтверждения.

Преимущества

• LED-индикация сразу показывает, включено ли реле - удобно при диагностике и обслуживании
• Штепсельное подключение ускоряет замену и снижает риск ошибок при подключении
• Компактный корпус экономит место в щитах и панелях
• Выдерживает ток до 10 А - достаточно для большинства слаботочных управляемых нагрузок
• Работает от 220 В DC - совместим с системами управления на постоянном токе, распространёнными в промышленной автоматике

Ограничения применения

• Не предназначен для переменного тока - применение на AC повредит реле
• Полярность обязательна: неверное подключение катушки приведёт к отказу
• IP21 недостаточно для влажных, пыльных или уличных условий - только внутри защищённых щитов
• Отсутствуют нормально открытые контакты - нельзя использовать как переключатель “размыкание” без доп. элементов
• Не рассчитан на высокую частоту переключений выше 5–10 тыс. операций в час - для таких задач нужны реле с повышенной механической износостойкостью

Примеры использования

• Управление пускателями в системах автоматического контроля температуры
• Переключение световых сигналов на конвейере по команде PLC
• Подача сигнала на соленоидный клапан в гидравлической системе
• Логическое управление в пульте управления станком с использованием 220 В DC

Практические советы

• Выбирайте разъём, который точно соответствует типу втычного контакта ПР-102 - не все разъёмы взаимозаменяемы даже при одинаковом шаге
• Проверьте полярность перед первым включением - светодиод не загорится при обратном подключении
• При монтаже на DIN-рейку используйте фиксирующие зажимы - вибрация может вызвать самопроизвольное выскальзывание
• Не нагружайте контакты больше 10 А - даже кратковременные пики тока могут привести к свариванию контактов
• Замена реле происходит за минуту - просто выньте старый модуль и вставьте новый. Это снижает время простоя в обслуживании
