Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/4 5A 220В DC EKF AVERES - rpat-22-4-220DC

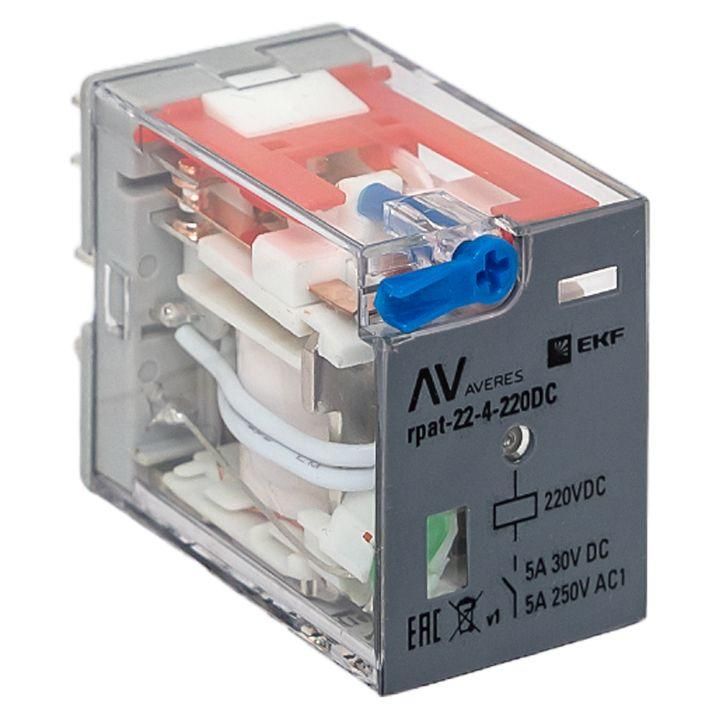

Реле промежуточное с кнопкой и механической индикацией RPAt 22/4 5A 220В DC от EKF - устройство для коммутации слаботочных цепей управления с визуальной индикацией состояния и возможностью ручного тестирования через кнопку. Подходит для установки на DIN-рейку в щитах автоматизации, где важна наглядность работы и надежность переключения.

Назначение и область применения

Реле промежуточное RPAt 22/4 5A 220В DC используется для гальванической развязки между цепями управления (слаботочными) и исполнительными устройствами (например, двигателями, клапанами, световыми сигнализаторами). Его основная задача - передавать управляющие сигналы без влияния помех от силовых цепей. Устройство особенно удобно там, где требуется контролировать состояние реле визуально - например, в системах безопасности, конвейерах, насосных станциях и панелях управления.

Технические характеристики

• Номинальный ток контактов: 5 А - позволяет коммутировать нагрузки до 1100 Вт при постоянном токе 220 В
• Напряжение катушки: 220 В постоянного тока (DC) - совместимо со стандартными источниками управления в промышленных системах
• Число контактов: 4 - все контакты двойные, что обеспечивает высокую надежность замыкания
• Тип контактов: двойной контакт - снижает риск залипания и увеличивает срок службы
• Количество нормально закрытых (НЗ) контактов: 0 - все контакты нормально открытые (НО)
• Тип действия: моностабильный - возвращается в исходное положение после снятия напряжения с катушки
• Подключение: плоский штекерный разъем - быстрая установка и замена без пайки
• Съемные клеммы: да - можно отключить реле от сети, не трогая провода
• Индикация: светодиодный дисплей - показывает активное состояние (горит при включенном управлении)
• Защита корпуса: IP40 - предохраняет от твердых частиц размером более 1 мм, но не от воды
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке, полярность не имеет значения

Совместимость и монтаж

Реле RPAt 22/4 5A 220В DC монтируется на стандартную 35-мм DIN-рейку с использованием разъемов серии RM4 или RM5, указанных производителем. Штекерный интерфейс обеспечивает точное и безопасное соединение с разъемом - достаточно вставить реле до щелчка. Клеммы контактов и катушки съемные, поэтому при замене устройства не нужно отпаивать или откручивать провода. Для правильной установки проверьте соответствие типа разъема (RM4/RM5) на вашей рейке.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электроники для контрольных цепей. Степень защиты IP40 гарантирует работу в условиях пыли и загрязнений, типичных для распределительных щитов. Отсутствие защиты от брызг и влаги требует установки внутри закрытых щитов. Напряжение 220 В DC относится к классу повышенной опасности - работать с реле следует при отключенном питании.

Преимущества

• Светодиодная индикация позволяет сразу определить, включено ли реле - экономит время при диагностике
• Кнопка на корпусе дает возможность протестировать работу контактов без подачи управляющего сигнала
• Съемные клеммы ускоряют обслуживание и замену - не нужна перепайка проводов
• Свободная полярность катушки упрощает монтаж и снижает вероятность ошибки при подключении
• Двойные контакты обеспечивают большую надежность и долгий срок службы даже при частых переключениях

Ограничения применения

• Не предназначен для работы в среде с влагой, брызгами или паром - IP40 недостаточно для улицы или сырых помещений
• Нет нормально закрытых контактов - нельзя использовать в схемах, требующих “по умолчанию замкнутого” состояния
• Работает только с постоянным током 220 В - несовместимо с сетью 220 В переменного тока
• Максимальный ток 5 А - не подходит для прямого управления мощными нагрузками выше 1100 Вт

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Передача сигнала от PLC к стартеру двигателя
• Индикация состояния аварийной остановки в панели управления
• Коммутация сигнальных ламп в ответ на срабатывание датчиков
• Цепи управления освещением в производственных помещениях

Практические советы

• Проверяйте соответствие разъема (RM4/RM5) перед покупкой - не все модели совместимы
• При подключении катушки используйте изолированные провода - напряжение 220 В DC опасно для жизни
• Для частых переключений рекомендуется применять реле с запасом по току - 5 А - минимальный порог для длительной работы
• Используйте кнопку для диагностики: если светодиод горит, а контакты не замыкаются - проблема в механизме, а не в управлении
• Не устанавливайте рядом с источниками сильных ЭМИ - хотя реле герметично, внешние помехи могут влиять на чувствительные цепи управления
