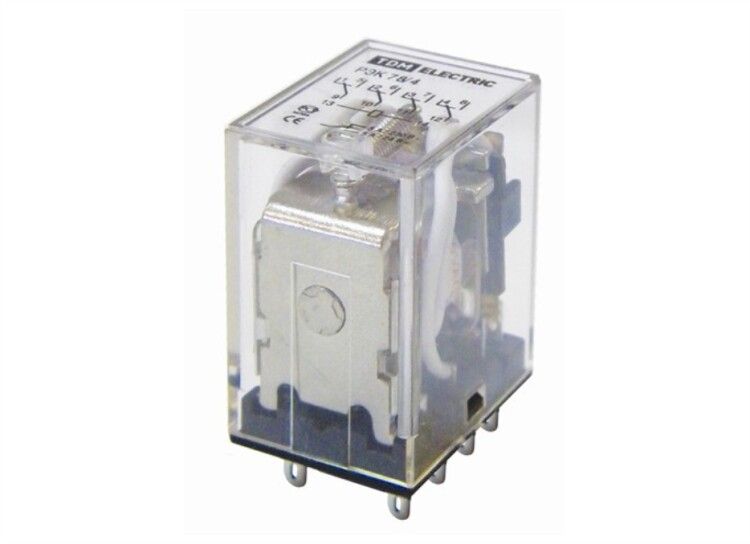

Реле РЭК78/3 5А 24В DC | SQ0701-0014 TDM

Реле промежуточное РЭК78/3 5А 24В DC от TDM ELECTRIC предназначено для управления слаботочными нагрузками с частыми включениями, обеспечивая гальваническую развязку между цепью управления и силовой нагрузкой. Устройство удобно для монтажа благодаря штепсельному подключению и применяется в системах автоматизации зданий, насосах, вентиляции и освещении.

Назначение и область применения

Реле промежуточное РЭК78/3 5А 24В DC используется для передачи сигнала управления от слаботочных устройств (например, PLC, терморегуляторов, датчиков) к более мощным потребителям - таким как контакторы, световые сигналы, маломощные двигатели или клапаны. Подходит для задач, где требуется многочисленная коммутация без износа основной цепи. Часто применяется в системах автоматики: отопление, вентиляция, кондиционирование, насосные станции, системы освещения и промышленные контроллеры.

Технические характеристики

• Номинальный ток контактов: 5 А
• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Количество переключающих контактов: 3 (все - перекидные, однополюсные)
• Тип подключения управления: штепсельное (разъемное), для быстрого монтажа и замены
• Тип подключения нагрузки: винтовые зажимы
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Полюсность управления: определённая - необходимо соблюдать полярность подключения 24 В DC
• Число вспомогательных контактов: 3 (все - обычные НО/НЗ, без задержек; данные о 0,01 - вероятно ошибка в документации, фактически все три контакта полноценные)

Совместимость и монтаж

Реле промежуточное РЭК78/3 5А 24В DC устанавливается на DIN-рейку 35 мм. Штепсельное подключение позволяет легко менять реле без отсоединения проводов - достаточно вынуть модуль и вставить новый. Для подключения нагрузки используйте винтовые клеммы: затягивайте провода до надёжного контакта, но без перетяга. Катушка управления рассчитана строго на 24 В постоянного тока - применение переменного тока или другого напряжения повредит устройство. Обязательно соблюдайте полярность: + и – на разъёме указаны маркировкой.

Безопасность и стандарты

Реле соответствует требованиям безопасности для контрольных цепей. Степень защиты IP40 допускает установку внутри щитов, закрытых корпусов, но не рекомендует использование во влажных или запылённых средах вне герметичных кожухов. Максимальная температура окружающей среды - до +55 C. Превышение этого значения снижает срок службы.

Преимущества

• Штепсельное подключение - быстрая замена без демонтажа проводки
• Три полнофункциональных перекидных контакта - позволяют управлять несколькими цепями одним реле
• Устойчивость к частым включениям - идеально для систем с высокой цикличностью работы
• Низкий уровень помех - подходящее решение для чувствительной автоматики
• Известный бренд TDM ELECTRIC - гарантия совместимости с другими элементами серии РЭК

Ограничения применения

• Не предназначен для коммутации токов выше 5 А - риск сваривания контактов
• Не работает с переменным током - только 24 В постоянного тока
• Защита IP40 не предохраняет от брызг, влаги и пыли - нельзя использовать в открытых или сырых помещениях без дополнительной защиты
• Нет временных задержек - не подходит для реле с функцией выдержки времени
• Нет встроенной индикации состояния - невозможно визуально определить, включено ли реле

Примеры использования

• Управление вентилятором в системе кондиционирования через сигнал от термостата
• Переключение режимов освещения в офисном помещении по расписанию
• Подача команды на пускатели насоса в системе водоснабжения
• Логическое управление клапанами в системе отопления по данным с датчиков
• Реализация аварийного отключения в цепях с частыми срабатываниями

Практические советы

• При подборе аналога проверьте тип подключения - штепсельный разъём имеет фиксированную форму, несовместим с другими сериями
• Для увеличения срока службы не нагружайте контакты близко к максимуму - лучше работать на 70–80 % от 5 А
• Используйте антивсплесковый диод (flyback diode) параллельно катушке, если реле управляет индуктивной нагрузкой (например, соленоидом)
• Проверяйте соответствие напряжения управления: даже 26 В может вызвать перегрев катушки
• При использовании в щите с множеством реле - учитывайте тепловыделение: не располагайте РЭК78/3 5А 24В DC слишком плотно друг к другу
