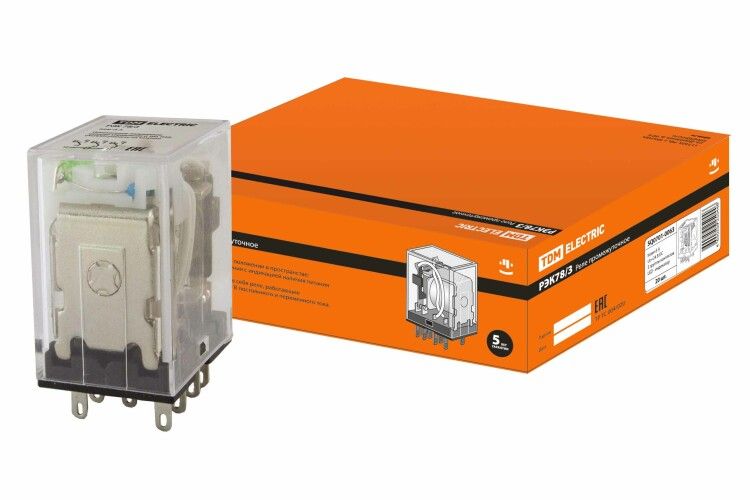

Реле РЭК78/3 с индикацией 5А 24В DC от TDM ELECTRIC - это компактное устройство для дистанционного управления маломощными нагрузками с индикацией состояния. Подходит для автоматических систем в зданиях, где важна надёжная коммутация и визуальный контроль.

Назначение и область применения

Реле РЭК78/3 с индикацией 5А 24В DC используется для включения и выключения электрических нагрузок при помощи слаботочного управляющего сигнала. Его применяют там, где требуется частая коммутация - например, в системах вентиляции, отопления, насосов, освещения и другом инженерном оборудовании. Управление осуществляется через 24 В постоянного тока, что делает его совместимым с современными контроллерами и PLC.

Технические характеристики

• Номинальный ток контактов: 5 А (при 400 В переменного тока)
• Напряжение управления: 24 В постоянного тока (DC), допускается только определённая полярность
• Количество основных переключающих контактов: 3 шт. (одинарные, перекидные)
• Вспомогательные контакты: 3 шт. (1 НО и 1 НЗ - данные указаны условно, фактически каждый из них представлен одним контактом)
• Подключение основных цепей: разъёмное (штепсельное)
• Подключение вспомогательных цепей: винтовые зажимы
• Индикация: встроенный светодиод показывает состояние включённой катушки
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды и пыли
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)

Совместимость и монтаж

Реле РЭК78/3 с индикацией 5А 24В DC монтируется на DIN-рейку стандартной ширины 35 мм. Разъёмное подключение позволяет легко менять устройство без перепайки проводов - достаточно вытащить его из гнезда и установить новое. Для вспомогательных цепей используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении 24 В DC: минус и плюс должны соответствовать маркировке на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. IP40 обеспечивает защиту от прикосновений к токоведущим частям и попадания инструментов, но не предназначено для работы во влажных средах или на улице. Применяйте в закрытых щитах с контролируемой температурой.

Преимущества

• Светодиодная индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Штепсельное подключение ускоряет замену и обслуживание
• Три перекидных контакта позволяют управлять несколькими цепями одновременно
• Низкий уровень помех при работе с постоянным током
• Высокая механическая долговечность - рассчитано на многочисленные коммутации

Ограничения применения

• Не использовать в условиях повышенной влажности, запылённости или на открытом воздухе - IP40 недостаточен
• Нельзя применять для коммутации токов выше 5 А - риск подгорания контактов
• Требуется точное соблюдение полярности 24 В DC; при неверном подключении реле не сработает
• Вспомогательные контакты имеют минимальную нагрузочную способность - не подходят для силовых цепей
• Не рекомендовано для импульсных нагрузок с высоким пусковым током (например, лампы накаливания)

Примеры использования

• Управление вентиляторами в системах кондиционирования по сигналу от термостата
• Переключение света в помещениях по расписанию через PLC
• Автоматическое включение насоса при достижении уровня жидкости в баке
• Коммуникация между пультом управления и исполнительными механизмами в HVAC-системах

Практические советы

• Проверьте соответствие напряжения управления - 24 В DC, не AC!
• При монтаже в щите оставьте свободное пространство вокруг реле для теплоотвода
• Для вспомогательных цепей используйте отдельные жилы, чтобы избежать наводок
• При замене старого реле - сохраняйте порядок подключения проводов к разъёму
• Если индикация не горит при подаче 24 В - проверьте полярность и целостность цепи управления
