Силовое электромеханическое реле для нагрузок DC (гашение электрической дуги с помощью магнита); монтаж в розетки 92 серии | 623290124800 Finder 62.32.9.012.4800

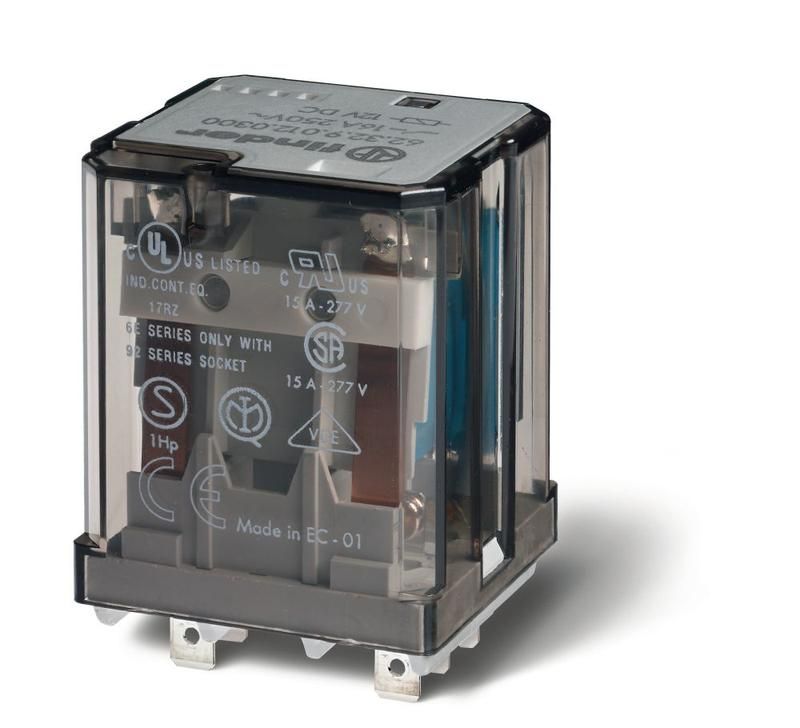

Реле силовое электромеханическое Finder 62.32.9.012.4800 предназначено для коммутации постоянного тока в цепях до 16 А, устанавливается в розетки серии 92 или на наконечники Faston 187. Подходит для автоматизации оборудования, где требуется надёжное управление мощными нагрузками при напряжении катушки 12 В постоянного тока.

Назначение и область применения

Это промежуточное реле используется для управления высокотоковыми цепями постоянного тока с помощью слаботочных сигналов. Его применяют в системах автоматизации, промышленной электронике, оборудовании с батарейным питанием, а также там, где важна долговечность контактов - например, в зарядных устройствах, светодиодных осветительных системах, контроллерах двигателей и конвейеров.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А при переменном токе (AC1, 250 В), 6 А при постоянном токе (DC1, 220 В)
• Количество контактов: 2 нормально разомкнутых (2NO)
• Тип контактов: одинарные, из серебро-оксид олова (AgSnO₂) - устойчивы к эрозии и свариванию
• Способ монтажа: на печатную плату через розетку 92 серии или наконечники Faston 187 (4,8 × 0,5 мм)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Управление: моностабильное - возвращается в исходное положение после отключения питания
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Гашение дуги: магнитное - снижает износ контактов при коммутации постоянного тока
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 62.32.9.012.4800 совместимо с розетками серии 92 (например, Finder 92.11, 92.12) и с наконечниками Faston 187 (4,8×0,5 мм). Для установки используйте только подходящую розетку - не вставляйте реле вручную в провода. Контактные штырьки имеют шаг 5 мм, что соответствует стандартному расположению в розетках 92 серии. Монтаж на плату возможен только через розетку; прямой пайки контактов не предусмотрено.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Гашение дуги магнитом повышает безопасность при работе с индуктивными нагрузками, предотвращая возгорание и выход контактов из строя. Напряжение катушки 12 В DC обеспечивает безопасное управление от PLC, микроконтроллеров и других низковольтных устройств.

Преимущества

• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях постоянного тока
• Магнитное гашение дуги позволяет работать с нагрузками до 220 В DC без быстрого износа
• Свободная полярность катушки упрощает монтаж и исключает ошибки подключения
• Исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях и на производстве
• Поддержка двух типов подключения (розетка/наконечники) даёт гибкость в проектировании

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влаги - IP20 не обеспечивает защиту от жидкости
• Максимальный ток при постоянном токе ограничен 6 А - нельзя использовать для нагрузок выше этого значения
• Запрещена прямая пайка выводов - только через розетку или Faston-наконечники
• Не рекомендуется для коммутации ёмкостных нагрузок более 100 мкФ без дополнительной защиты
• При использовании в цепях с большой индуктивностью (электромоторы, соленоиды) необходима внешняя демпфирующая цепочка (диод или RC-цепь)

Примеры использования

• Управление LED-освещением 24–48 В DC в промышленных зонах
• Переключение цепей зарядки аккумуляторов в автономных системах
• Контроль двигателя постоянного тока в конвейере или роботе
• Интерфейс между PLC (выход 24 В DC) и силовой цепью 110–220 В DC
• Автоматизация систем отопления с терморегуляторами на постоянном токе

Практические советы

• Выбирайте розетку 92 серии с таким же числом контактов - для 2NO подойдут модели 92.11 или 92.12
• При подключении к Faston-наконечникам используйте только качественные клеммы с плотной фиксацией - плохой контакт вызывает нагрев
• Для нагрузок с индуктивностью (двигатели, реле) обязательно установите параллельно контакту диод 1N4007 или RC-цепочку
• Не превышайте максимальный ток 6 А при 220 В DC - даже кратковременные перегрузки сокращают срок службы
• Проверьте соответствие площади монтажной платы - реле имеет габариты, характерные для серии 62, и требует достаточного места вокруг для теплоотвода
• При замене старого реле - проверьте, чтобы новый имел ту же коммутационную способность (2NO 6А DC / 16А AC)
