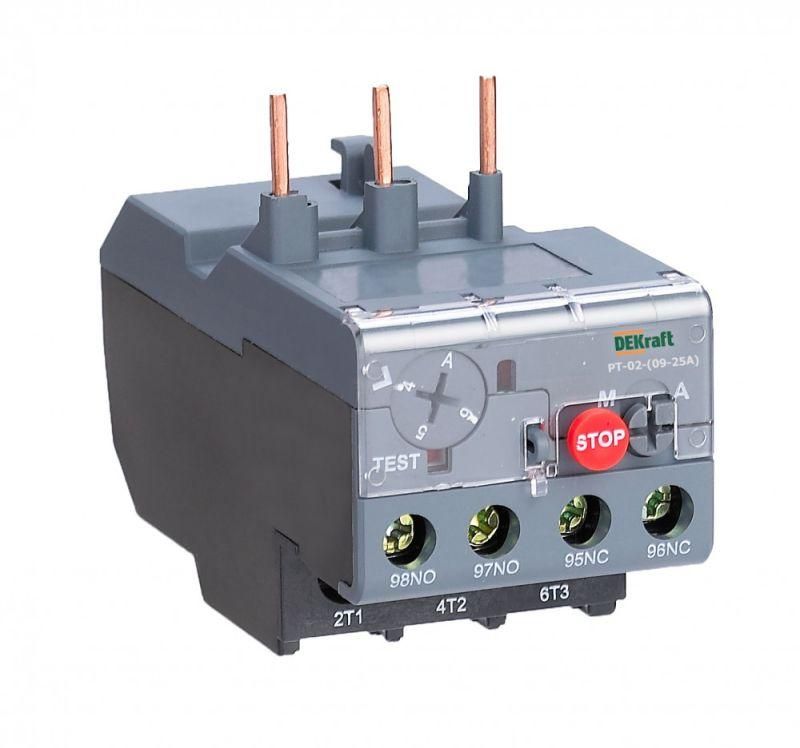

Реле тепловое для контакторов 09А-25А 5.5А-8.0А РТ-02 | 23164DEK DEKraft APC

Тепловое реле РТ-02 от DEKraft с артикулом 23164dek предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Устройство совместимо с контактными аппаратами серии КМ-102 и другими аналогичными моделями, обеспечивая надежную термическую защиту при рабочих токах от 5,5 до 8,0 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и электрооборудование от повреждений, вызванных длительным превышением допустимой нагрузки. Оно реагирует на перегрев проводников из-за перегрузки, затяжного пуска, заклинивания ротора или неравномерной нагрузки между фазами. Применяется в системах управления промышленными станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 8 А - оптимальная точка настройки, диапазон регулировки - 5,5–8,0 А;
• Число силовых полюсов: 3 - защита всех трёх фаз одновременно;
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - позволяют подключить сигнализацию и управление отключением;
• Класс расцепления: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует требованиям к защите двигателей;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для медных проводов;
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка в щитах и пультах управления.

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы серии КМ-102, однако благодаря стандартизированному креплению совместимо с большинством контакторов 9–25 А других производителей. Для монтажа требуется свободное место рядом с контактором или в шкафу управления. При отдельном размещении используйте кабель подходящего сечения (до 2,5 мм2) и соблюдайте минимальные расстояния до нагреваемых элементов. Подключение осуществляется через винтовые зажимы - перед работой убедитесь, что провода зачищены и плотно затянуты.

Безопасность и стандарты

Реле соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Класс защиты IP20 предполагает работу в помещениях без доступа к токоведущим частям. Отсутствие внешней герметизации делает устройство непригодным для установки во влажных, запылённых или агрессивных средах без дополнительной защиты корпуса.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать способ восстановления работы после срабатывания в зависимости от требований технологического процесса;
• Узкий диапазон уставок (5,5–8,0 А) обеспечивает высокую точность настройки для типовых маломощных двигателей;
• Стандартная комплектация двумя НО и двумя НЗ контактами даёт возможность реализовать аварийную сигнализацию и блокировку без дополнительных реле;
• Известный бренд DEKraft гарантирует соответствие заявленным параметрам и долговечность в условиях промышленной эксплуатации.

Ограничения применения

• Не предназначен для защиты однофазных сетей - работает только в трёхфазных системах;
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей;
• Не рекомендуется применять в местах с постоянными вибрациями выше 0,5g или температурой окружающей среды ниже –10C и выше +40C;
• При использовании в автоматическом режиме повторного включения необходимо исключить причины перегрузки - иначе возможны многократные отключения и повреждение оборудования.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения мощностью 4 кВт (ток ~7 А);
• Контроль перегрузки вентилятора печи с пуском под нагрузкой;
• Обеспечение безопасности конвейера на пищевом производстве с частыми пусками;
• Подключение к контактору КМ-102 в распределительном щите станции управления.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 5,5–8,0 А; если ток ближе к границе, выбирайте реле с более широким диапазоном;
• Настройку уставки выполняйте при отключенном питании - используйте отвертку для поворота регулировочного винта;
• При монтаже вне контактора оставьте минимум 50 мм свободного пространства вокруг реле для теплоотвода;
• Выбирайте ручной режим повторного включения для опасных участков - чтобы оператор осмотрел оборудование перед включением;
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых срабатываниях.
