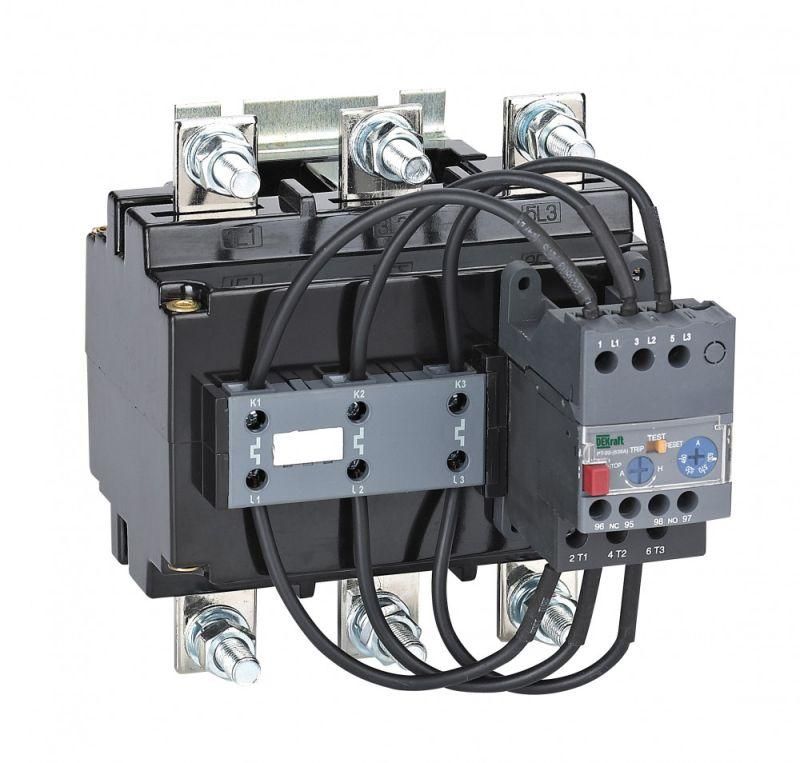

Реле тепловое для контакторов 225А-630А 145А-200А РТ-02 | 23509DEK DEKraft APC

Реле тепловое для контакторов 225А-630А 145А-200А РТ-02 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Устанавливается совместно с контакторами КМ-102 и другими моделями, рассчитано на номинальный ток 200 А, имеет винтовое подключение и универсальный способ монтажа.

Назначение и область применения

Реле тепловое для контакторов 225А-630А 145А-200А РТ-02 защищает электродвигатели и оборудование от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрия);
• затяжного пуска двигателя;
• заклинивания ротора.

Используется в системах управления промышленными станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями. Подключается к контактным аппаратам типа КМ-102, а также совместимо с аналогичными контактами других производителей.

Технические характеристики

• Тип устройства: электротепловое реле перегрузки
• Номинальный ток: 200 А
• Диапазон регулировки тока: 145–200 А
• Число силовых полюсов: 3 (трёхфазная защита)
• Контакты управления: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Класс расцепления: Class 10A - время срабатывания при 7,2×I_n составляет 2–10 секунд
• Подключение главной цепи: винтовое (удобно для многожильных и одножильных проводов)
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение на DIN-рейке
• Гарантия: 36 месяцев

Совместимость и монтаж

Реле тепловое для контакторов 225А-630А 145А-200А РТ-02 проектировалось для установки на контакторы КМ-102 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать и с контактными аппаратами других брендов, если они имеют совпадающие габариты и тип крепления.

Установка возможна двумя способами:

• На корпус контактора - через механический захват (быстрый монтаж, минимизация проводов)
• Отдельно на DIN-рейку - при необходимости удалённого расположения или компактного шкафа

При монтаже важно соблюдать направление потока воздуха - не закрывать реле стенками шкафа, чтобы обеспечить естественную теплоотдачу. Соединения проводов должны быть плотно затянуты - слабый контакт вызывает нагрев и ложное срабатывание.

Безопасность и стандарты

Реле тепловое для контакторов 225А-630А 145А-200А РТ-02 соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Класс защиты Class 10A гарантирует точную зависимость времени срабатывания от величины перегрузки - что снижает риск ложных отключений при кратковременных скачках тока.

Преимущества

• Широкий диапазон уставок (145–200 А) позволяет точно настроить защиту под конкретный двигатель
• Два режима самовозврата - ручной и автоматический - дают гибкость в управлении восстановлением работы после срабатывания
• Стандартное винтовое подключение исключает необходимость специальных инструментов
• Высокая надёжность и долгий срок службы благодаря проверенной конструкции
• Совместимость с контактами сторонних производителей увеличивает варианты сборки системы

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только в сетях переменного тока
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей
• Не рекомендуется к использованию в условиях частых включений/выключений более 6 раз в час - это снижает срок службы биметаллической пластины
• Требует температурной компенсации: при работе в среде выше +40 C или ниже −10 C необходимо применять внешние термокомпенсаторы или выбирать другие модели

Примеры использования

• Защита двигателя насоса воды на очистных сооружениях (ток 180 А)
• Обеспечение безопасности конвейера на пищевом производстве (номинал 190 А)
• Контроль перегрузки вентилятора в HVAC-системе с контактором КМ-102
• Автоматическое отключение станка при заклинивании шпинделя

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 145–200 А - если ток ниже 145 А, используйте другую модель реле
• При настройке уставки - выставляйте её на 90–95 % от рабочего тока двигателя, чтобы избежать ложных срабатываний
• Выбирайте режим «ручной» возврата для опасных зон (например, химические производства), где запуск оборудования требует контроля оператора
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать перегрев и отказ
• Если реле часто срабатывает - проверьте напряжение сети, равномерность нагрузки по фазам и исправность самого двигателя
