Реле тепловое NR2-25 17-25A (R) | 268142 CHINT

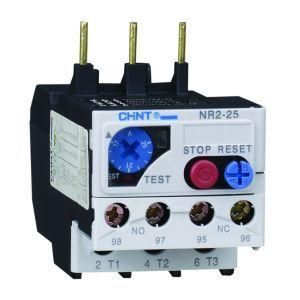

Реле тепловое NR2-25 17-25 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство из серии NR2 с настраиваемым токовым порогом 17–25 А, подходящее для промышленных систем с напряжением до 690 В. Артикул 268142 обеспечивает совместимость с большинством контакторов и позволяет легко заменить аналогичные устройства.

Назначение и область применения

Реле тепловое NR2-25 17-25 А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц и напряжением до 690 В. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 17–25 А - можно точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует требованиям к защите двигателей средней мощности;
• Максимальное рабочее напряжение: 690 В - допустимо использование в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют реализовать сложную логику управления и сигнализации;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов без специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: есть - после срабатывания возможен автоматический или ручной сброс, в зависимости от настройки системы.

Совместимость и монтаж

Реле тепловое NR2-25 17-25 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартные крепления для термореле NR2. Монтаж выполняется путём фиксации на переднюю панель контактора или на DIN-рейку. Для правильной работы необходимо соблюдать посадочные габариты - ширина корпуса соответствует типовому размеру NR2. Убедитесь, что провода подключены плотно, чтобы избежать нагрева в местах соединения.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.5.1. Обеспечивает безопасную работу в условиях повышенной влажности, запылённости и колебаний температуры. Наличие индикации срабатывания позволяет оперативно выявить причину отключения.

Преимущества

• Стабильная работа при изменении окружающей температуры благодаря термокомпенсации - не требует дополнительной корректировки в жарких помещениях;
• Индикация срабатывания - визуальный сигнал красного флажка помогает быстро определить причину аварийного отключения;
• Гибкая настройка тока - возможность точной адаптации под реальную нагрузку двигателя снижает риск ложных срабатываний;
• Высокая механическая прочность корпуса - рассчитано на долгую службу в промышленной среде.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - обязательно требуется установка предохранителей или автоматических выключателей;
• Не рекомендуется использовать в условиях постоянных ударных нагрузок или вибраций выше 5g - может привести к некорректному срабатыванию;
• Токовая настройка ограничена диапазоном 17–25 А - для меньших или больших значений нужна другая модель из серии NR2.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения с током потребления 20 А;
• Контроль перегрузки вентилятора в HVAC-системе при работе на максимальной скорости;
• Обеспечение безопасности конвейера на пищевом производстве, где важна своевременная остановка при заклинивании;
• Подключение к контактору LC1-D25 в распределительном щите промышленного цеха.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен попадать в диапазон 17–25 А; если ближе к границе, выбирайте более широкий диапазон;
• Настройку тока осуществляйте при отключенном питании - используйте отвертку для поворота регулировочного винта;
• После срабатывания дождитесь остывания элементов перед ручным сбросом - повторное включение сразу может привести к новому отказу;
• При использовании в составе пускателя убедитесь, что все контакты термореле правильно задействованы в цепь управления;
• Заменяйте реле тепловое NR2-25 17-25 А (R) только на аналогичную модель - несовместимые устройства могут нарушить всю систему защиты.
