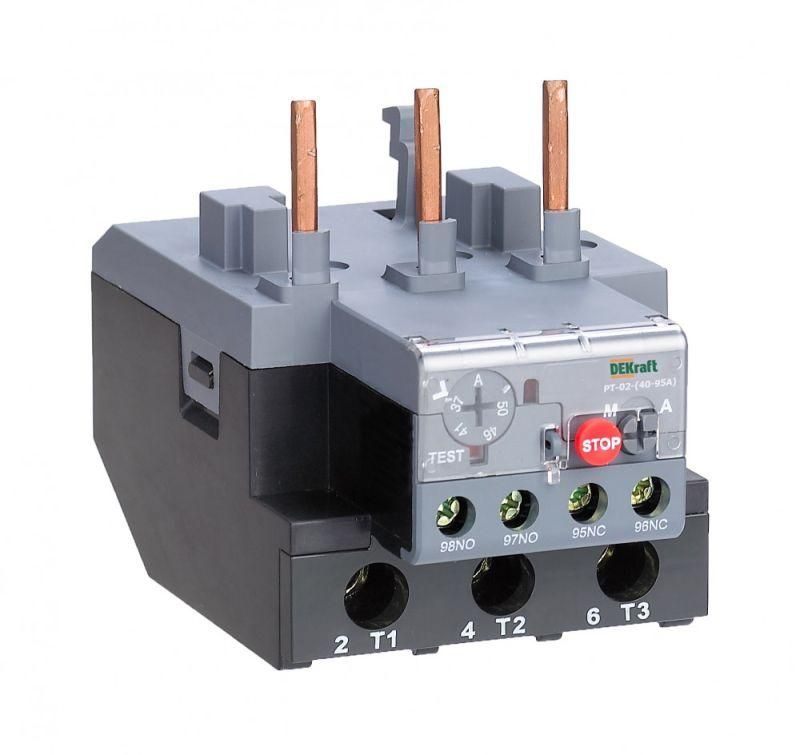

Реле тепловое для контакторов 40А-95А 17.0А-25.0А от DEKraft (арт. 23174dek) - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Устанавливается непосредственно на контакторы КМ-102 или крепится отдельно, обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Реле тепловое для контакторов 40А-95А 17.0А-25.0А защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрии);
• затянувшегося пуска;
• заклинивания ротора.

Используется в системах управления двигателями насосов, вентиляторов, конвейеров, компрессоров и станков. Подходит для работы с контактными аппаратами КМ-102, а также совместимо с аналогичными моделями других производителей.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон регулировки тока: 17,0–25,0 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями отключения.
• Класс расцепления: 10 - время срабатывания при перегрузке 6×I_ном составляет 4–10 секунд; подходит для двигателей с высоким пусковым током.
• Подключение: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка в щите.

Совместимость и монтаж

Реле тепловое для контакторов 40А-95А 17.0А-25.0А (23174dek) проектировалось для установки на контакторы КМ-102 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать с аналогичными контактными аппаратами других брендов - например, ЛЭЗ, IEK, Schneider Electric.

При монтаже важно:

• обеспечить плотный зажим проводов в винтовых клеммах - слабый контакт вызывает нагрев и ложные срабатывания;
• не допускать механических усилий на корпус при подключении - это может повредить внутренние механизмы;
• при отдельном размещении соблюдать минимальный зазор до ближайших нагреваемых элементов - чтобы температурная чувствительность не была искажена.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания в зависимости от типа оборудования.
• Высокая точность срабатывания в заданном диапазоне токов (17–25 А) снижает риск ложных отключений.
• Устойчивость к колебаниям окружающей температуры - работает в пределах промышленных условий без внешней компенсации.
• Простой визуальный индикатор состояния - легко определить, было ли срабатывание.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей в цепи.
• Не рекомендуется применять в средах с постоянным воздействием влаги, масла или химически активных паров - отсутствует указание на степень защиты IP.
• Не подходит для частотных преобразователей - работа с несинусоидальным током может исказить показания теплового элемента.
• Требует периодической проверки калибровки - особенно при использовании в экстремальных температурных условиях.

Примеры использования

• Защита асинхронного двигателя 15 кВт на конвейере с пуском под нагрузкой - уставка 22 А.
• Контроль насосной группы в системе водоснабжения - ручной режим возврата после аварии.
• Управление вентиляционным оборудованием в промышленном цехе - отдельное размещение рядом с контактором для удобства обслуживания.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 17–25 А - если ток выше 25 А, выбирайте другое реле.
• Настройку тока выполняйте при отключенном питании - используйте отвертку с изолированным наконечником.
• При автоматическом режиме возврата убедитесь, что причина перегрузки устранена - иначе возможны многократные срабатывания.
• При монтаже на контактор КМ-102 - совместите метки на корпусе реле и контактора, чтобы избежать перекоса.
• Рекомендуется проверять состояние контактов и механизмов каждые 6–12 месяцев - особенно в запылённых помещениях.
