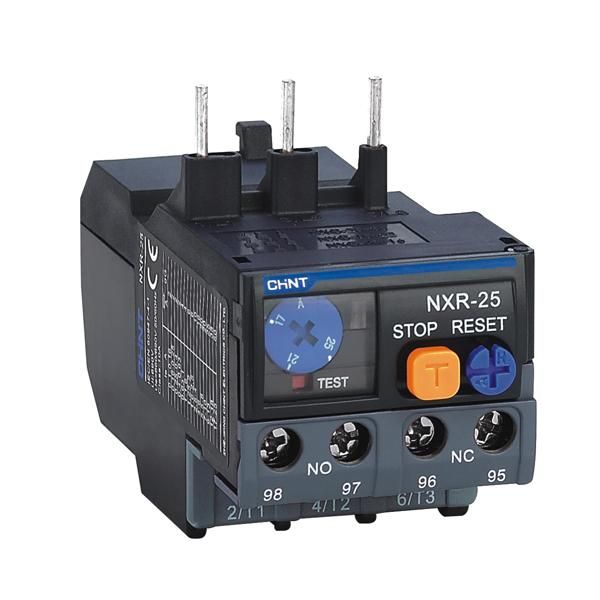

Реле тепловое NXR-25 17-25A (R) | 837119 CHINT

Реле тепловое NXR-25 17-25А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с винтовым подключением и возможностью автоматического сброса подходит для установки на контакторы или отдельно в цепях переменного тока 50/60 Гц. Артикул 837119 относится к серии NXR - надёжным термореле промышленного уровня.

Назначение и область применения

Реле тепловое NXR-25 17-25А (R) защищает электродвигатели от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для двигателей с током от 17 до 25 А, работающих в сетях до 690 В. Часто применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 17…25 А - можно точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в высоковольтных промышленных сетях;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально разомкнутых (NO) - позволяют использовать для сигнализации и управления;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки отверткой;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или контактную группу без дополнительных оснований;
• Функция перезапуска: да - после срабатывания возможно автоматическое восстановление работы при снижении температуры.

Совместимость и монтаж

Реле тепловое NXR-25 17-25А (R) совместимо с большинством контакторов серии LC1-D и другими устройствами, имеющими стандартные крепления для термореле. Монтаж выполняется путём фиксации на DIN-рейке шириной 35 мм или непосредственно на корпусе контактора. Для правильной работы необходимо соблюдать посадочные габариты и не допускать механических усилий на выводы. Убедитесь, что провода плотно затянуты - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не используйте в открытых или влажных помещениях без дополнительной оболочки.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - визуальный сигнал красного флажка позволяет быстро определить причину остановки;
• Выбор режима сброса: автоматический (по охлаждению) или ручной - гибкость в управлении;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций;
• Компактный размер - экономит место в распределительных щитах.

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - требуется специальное реле для PWM-токов;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использование автоматических выключателей или предохранителей;
• Требует равномерного распределения тока по всем фазам - при значительной асимметрии возможны ложные срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 3 кВт, потребляющего около 20 А;
• Контроль температурного режима вентилятора охлаждения на станке с ЧПУ;
• Автоматическая остановка конвейера при заклинивании роликов и росте тока;
• Подключение в составе пускателя для промышленного компрессора.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 17–25 А - выбирайте ближайшую модель, если ток выше или ниже;
• Настройку тока срабатывания выполняйте при отключенном питании, используя регулировочный винт на лицевой панели;
• При использовании в условиях повышенной температуры (например, рядом с печью) учтите влияние внешнего тепла - он может вызвать преждевременное срабатывание;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает переходное сопротивление;
• Если реле часто срабатывает - диагностируйте сам двигатель: перегрузка, плохой контакт, износ подшипников.
