Реле тепловое NXR-12 0.16-0.25A (R) | 837093 CHINT

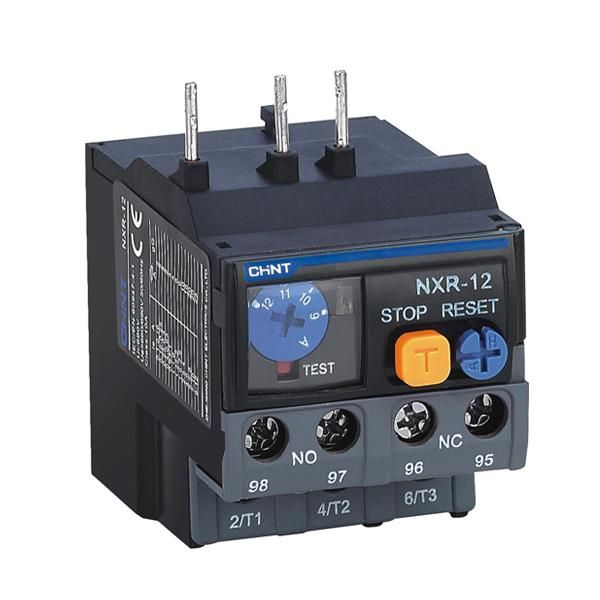

Реле тепловое NXR-12 0.16-0.25A от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 0,16 до 0,25 А, обеспечивает точную настройку и надежную работу в условиях промышленного оборудования. Артикул 837093 соответствует серии NXR - проверенной линейке термореле для автоматизации.

Назначение и область применения

Реле тепловое NXR-12 0.16-0.25A защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с малой мощностью. Может использоваться как самостоятельное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 0,16–0,25 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного типа;
• Класс термореле: 10 - время срабатывания при перегрузке в 6 раз выше номинала составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 шт - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют сигнализировать о срабатывании и управлять внешними цепями;
• Тип подключения главной цепи: винтовое - обеспечивает прочное и долговечное соединение проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: ручная - после срабатывания необходимо вручную вернуть рычаг в исходное положение, чтобы предотвратить самопроизвольный запуск оборудования.

Совместимость и монтаж

Реле тепловое NXR-12 0.16-0.25A совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку под термореле NXR. Монтаж выполняется путём плотного защёлкивания на направляющие контактора или установки на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 0,16–0,25 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификаты CE. Конструкция выполнена из самозатухающего материала, не поддерживающего горение. Класс защиты IP20 - допускает использование внутри электрошкафов, но не предназначен для открытой установки в условиях повышенной влажности или пыли.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на изменения окружающей среды;
• Индикатор состояния - видимый флажок показывает, когда произошло срабатывание, ускоряет диагностику;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары на производстве;
• Ручной сброс - минимизирует риск аварийного запуска оборудования после отказа.

Ограничения применения

• Не применяется для защиты двигателей с током ниже 0,16 А или выше 0,25 А - некорректная настройка приведёт к ложным срабатываниям или отсутствию защиты;
• Не рассчитано на постоянные импульсные нагрузки - предназначено только для длительной эксплуатации при равномерном токе;
• Не подходит для установки вне закрытых щитов - отсутствие защиты от пыли и влаги требует герметичной среды;
• Не используется в цепях постоянного тока - только для переменного тока 50/60 Гц.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с потребляемым током 0,2 А;
• Обеспечение безопасности вентилятора охлаждения ЧПУ станка;
• Автоматическое отключение конвейера при перегреве двигателя;
• Подключение к контактору LC1-D09 для создания полноценной системы управления двигателем.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен находиться в середине диапазона 0,16–0,25 А для максимальной точности;
• После срабатывания дайте двигателю остыть перед ручным восстановлением - повторное включение при перегреве вызовет повреждение обмоток;
• При групповой установке нескольких реле следите за одинаковым расположением - все должны иметь доступ для осмотра и сброса;
• Затягивайте винты подключения с усилием 0,4–0,5 Нм - недостаточно или слишком сильно затянутые контакты вызывают нагрев и окисление.
