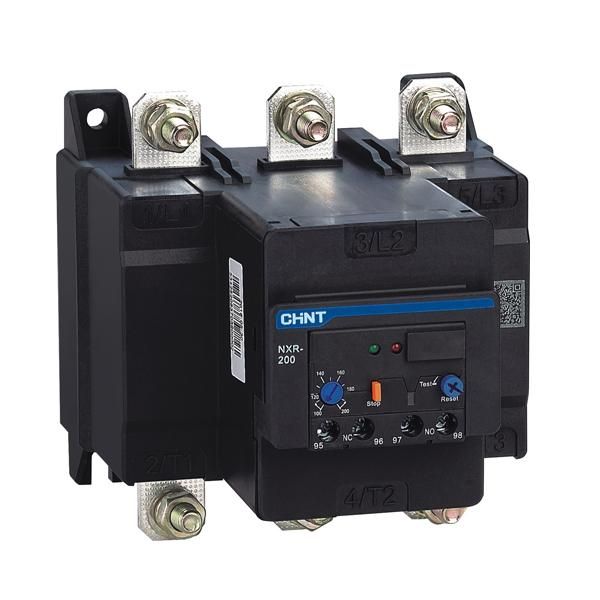

Реле тепловое NXR-200 100A-200A (R) | 837131 CHINT

Реле тепловое NXR-200 100A-200A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель с регулируемым током 100–200 А и винтовым подключением подходит для промышленных систем, где важна надёжная и долговечная защита. Артикул 837131 соответствует серии NXR, известной стабильностью работы.

Назначение и область применения

Реле тепловое NXR-200 100A-200A (R) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для оборудования с током от 100 до 200 А и напряжением до 690 В, работающего на частоте 50 или 60 Гц. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим промышленным оборудованием.

Технические характеристики

• Регулируемый диапазон тока: 100–200 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает совместимость с высоковольтными сетями;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, для сигнализации и управления;
• Класс точности: 10А - гарантирует срабатывание при токе 1,2–1,5× установленного значения в течение допустимого времени;
• Способ монтажа: прямое подключение - устройство устанавливается непосредственно на контактор или в распределительную коробку;
• Тип присоединения главной цепи: винтовое - надёжное и удобное для многократного обслуживания;
• Поддержка автоматического и ручного сброса - гибкий режим восстановления после срабатывания;
• Индикация действия - визуальный сигнал при сработавшем защите;
• Функция термокомпенсации - снижает влияние температуры окружающей среды на точность срабатывания.

Совместимость и монтаж

Реле тепловое NXR-200 100A-200A (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный крепёж. Устанавливается путём прямого подключения - не требует дополнительных переходников. Главные провода подсоединяются через винтовые зажимы; рекомендуется момент затяжки 1,5–2 Нм. Для правильной работы необходимо соблюдать полярность подключения вспомогательных контактов. Устройство можно использовать как автономно, так и в составе пускателя.

Безопасность и стандарты

Реле тепловое NXR-200 100A-200A (R) соответствует международным стандартам IEC 60947-4-1 и GB/T 14048.6. Обладает сертификацией CE и RoHS. Конструкция исключает самопроизвольное открытие контактов при вибрации и механическом воздействии.

Преимущества

• Высокая стабильность срабатывания даже при колебаниях температуры благодаря термокомпенсации;
• Чёткая индикация срабатывания - легко определить причину остановки оборудования;
• Гибкость настройки тока - один прибор покрывает широкий диапазон нагрузок;
• Удобный винтовой тип подключения - минимизирует риск плохого контакта;
• Долгий срок службы - корпус выполнен из огнеупорного материала, внутренние элементы защищены от окисления.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требуется установка предохранителей или автоматических выключателей;
• Не рекомендуется для экстремальных условий: температура ниже –25 C и выше +60 C, повышенная влажность свыше 95 %;
• Запрещён монтаж в местах с сильными электромагнитными помехами без дополнительной экранной защиты.

Примеры использования

• Защита асинхронного двигателя насосной станции мощностью 30 кВт с током 150 А;
• Контроль перегрузки вентилятора в системе вентиляции с током 180 А;
• Автоматическое отключение конвейера при обрыве фазы в пищевой промышленности;
• Интеграция в пусковую схему компрессора с использованием вспомогательных контактов для сигнала “останов”.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 100–200 А - при меньших токах используйте другую модель серии NXR;
• При настройке тока срабатывания учитывайте пусковой ток двигателя - он может быть в 5–7 раз выше номинального, но реле не сработает при кратковременных импульсах;
• После срабатывания дождитесь остывания биметаллической пластины перед сбросом - принудительный сброс при нагреве снижает срок службы;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает перегрев и ложные срабатывания;
• Для сложных систем используйте вспомогательные контакты для подключения к PLC или световой сигнализации - это повысит доступность диагностики.
