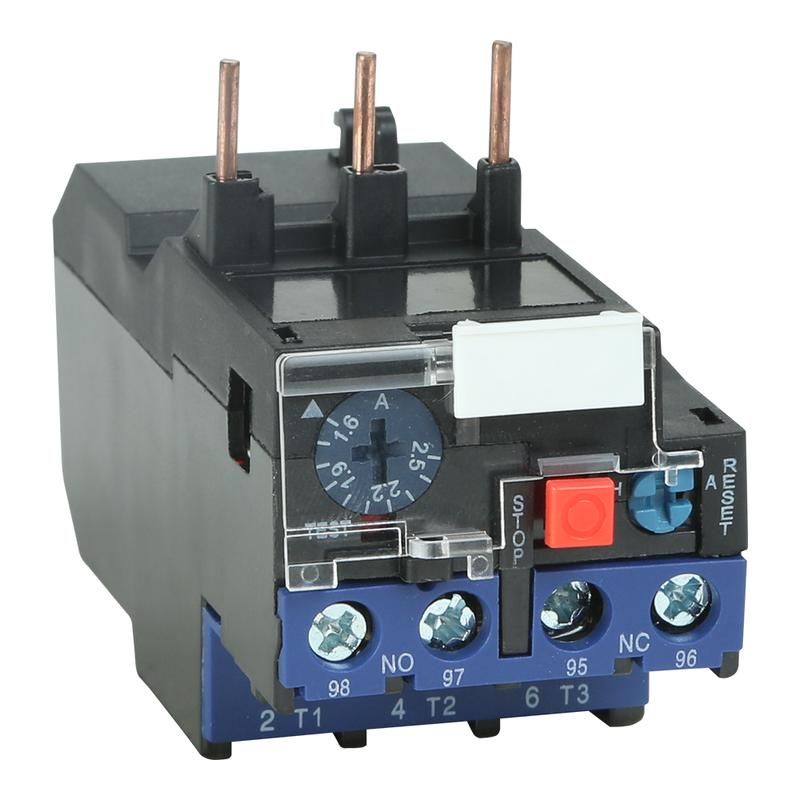

Реле тепловое OptiStart E LRE03-32A-(0,25-0,4A) | 330315 КЭАЗ

Тепловое реле OptiStart E LRE03-32A-(0,25-0,4A) КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство работает в паре с контакторами и подходит для установки в системы управления насосами, вентиляторами, станками и другими оборудованием с переменным током.

Назначение и область применения

OptiStart E LRE03-32A-(0,25-0,4A) КЭАЗ защищает электродвигатели от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. Особенно важно его применение там, где внезапная остановка оборудования опасна - например, в лифтах, кранах, системах АВР или насосных станциях. Также используется в вентиляции, тепловых завесах, печах и на участках с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без срабатывания;
• Уставка тока срабатывания: 0,25–0,4 А - диапазон регулировки чувствительности для защиты маломощных двигателей;
• Количество силовых полюсов: 3 - реле контролирует все три фазы одновременно;
• Контакты: 3 нормально открытых (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления;
• Номинальное напряжение: 400 В - совместимо с сетями 380/400 В переменного тока;
• Защита класса 10А - время срабатывания при перегрузке в 6 раз выше уставки составляет 4–10 секунд; оптимально для двигателей с высокой инерцией;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли;
• Максимальная мощность защищаемого двигателя: 0,09 кВт - соответствует уставке 0,25–0,4 А;
• Тип присоединения: винтовое - требует качественного зажима проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии OptiStart E.

Совместимость и монтаж

OptiStart E LRE03-32A-(0,25-0,4A) КЭАЗ предназначен исключительно для установки на контакторы серии OptiStart E. Он не совместим с контактными аппаратами других производителей или серий. Монтаж выполняется путём механического защёлкивания на направляющие контактора - никаких дополнительных креплений не требуется. Подключение силовых проводов осуществляется через винтовые зажимы - перед подключением проверьте плотность фиксации и отсутствие повреждённой изоляции.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1. Класс защиты 10А гарантирует точное соответствие времени отключения реальным условиям работы асинхронных двигателей. Отсутствие защиты от внешних воздействий (IP20) требует установки внутри распределительных щитов или корпусов с достаточным уровнем защиты.

Преимущества

• Автоматическое отключение при обрыве одной из фаз - даже если ток ниже порога уставки;
• Высокая точность срабатывания благодаря термобиметаллической системе с температурной компенсацией;
• Компактная форма позволяет экономить место в шкафах управления;
• Чёткая индикация срабатывания - рычаг выступает при аварии, что упрощает диагностику;
• Поддерживает работу в условиях колебаний сети до +-10% от номинала.

Ограничения применения

• Не применяется для защиты двигателей мощностью более 0,09 кВт - превышение уставки приведёт к отказу защиты;
• Не подходит для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 недостаточна;
• Не обеспечивает защиту от короткого замыкания - обязательно использование автоматических выключателей или предохранителей;
• Не рекомендовано использовать в средах с частыми ударными нагрузками - возможны ложные срабатывания;
• Требуется точная настройка уставки - неверный выбор диапазона (например, 0,25–0,4 А вместо 0,4–0,6 А) сделает устройство бесполезным.

Примеры использования

• Лифт с двигателем 0,07 кВт - защита от заклинивания и перегрева при многократном запуске;
• Циркуляционный насос в системе отопления - предотвращение выхода из строя при забивании крыльчатки;
• Вентилятор приточно-вытяжной установки - защита при снижении оборотов из-за загрязнённых фильтров;
• Станок с ЧПУ - контроль перегрузки при резком увеличении усилия резания;
• Щит АВР с двумя источниками питания - обеспечение безопасного отключения при потере одной фазы.

Практические советы

• Выбирайте уставку ближе к фактическому рабочему току двигателя - лучше немного ниже, чем выше;
• Проверяйте плотность затяжки винтов после первого включения - нагрев может вызвать ослабление;
• После срабатывания реле всегда проверяйте двигатель на перегрев и механические препятствия - не просто возвращайте рычаг в положение “вкл”;
• Не используйте OptiStart E LRE03-32A-(0,25-0,4A) КЭАЗ для двигателей с частотным преобразователем - он не реагирует на несинусоидальный ток;
• При сборке щита располагайте реле рядом с контактором - минимизируйте длину подключений и риск помех.
