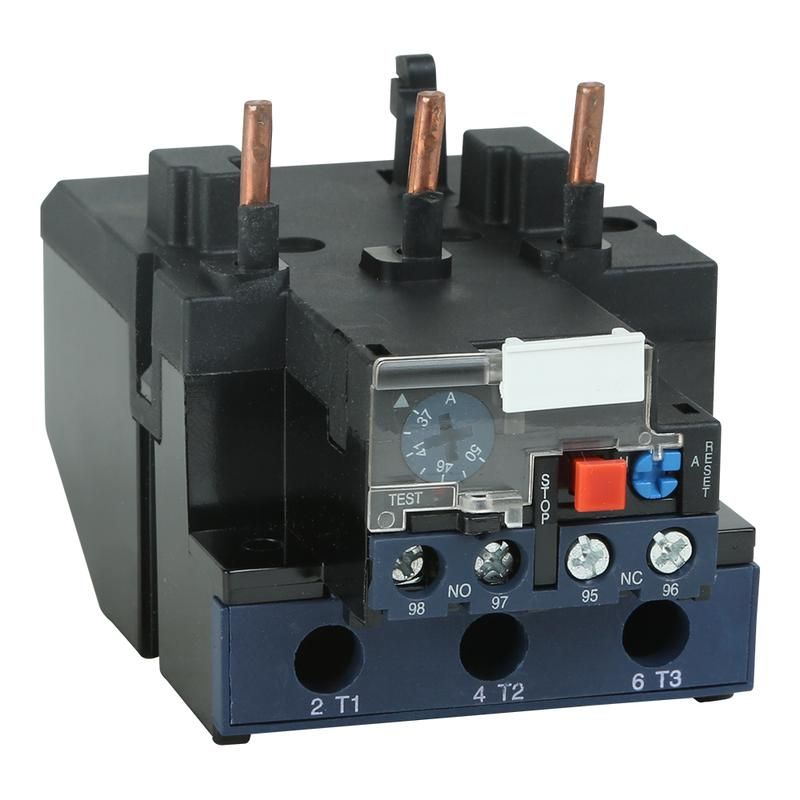

Реле тепловое OptiStart E LRE353-93A-(23-32A) | 330328 КЭАЗ

Реле тепловое LRE353-93A (23-32A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Устройство работает совместно с контакторами и применяется в промышленном оборудовании, где важна надежная и быстрая реакция на изменения нагрузки.

Назначение и область применения

Реле тепловое LRE353-93A (23-32A) защищает электродвигатели переменного тока от повреждений из-за:

• перегрузки по току;
• перекоса фаз;
• обрыва одной из фаз;
• затяжного пуска;
• заклинивания ротора.

Устройство используется в системах управления насосами, вентиляторами, лифтами, кранами, станками, тепловыми завесами, печами, системами АВР и другим оборудованием с электромоторами до 15 кВт.

Технические характеристики

• Номинальный ток: 23–32 А - диапазон регулировки уставки, соответствует мощностям двигателей до 15 кВт.
• Номинальное напряжение: 400 В - рассчитано на работу в сетях 380/400 В AC.
• Количество контактов: 3 нормально открытых (НО) и 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями защиты.
• Класс защиты: CLASS 10A - время срабатывания при двукратной перегрузке составляет 10+-2 секунды; обеспечивает точную адаптацию под типичные нагрузки двигателей.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметично; требует установки внутри щита.
• Исполнение: Открытое - корпус без крышки, предназначен для внутренней сборки в распределительных устройствах.
• Метод присоединения: Винтовое соединение - провода зажимаются болтами, что позволяет использовать медные жилы сечением до 16 мм2.
• Способ монтажа: Непосредственное крепление - устройство фиксируется прямо на DIN-рейке без дополнительных оснований.

Совместимость и монтаж

Реле тепловое LRE353-93A (23-32A) совместимо с контактными аппаратами серии KЭАЗ Optima и другими аналогичными моделями, имеющими стандартизованный крепёж на DIN-рейке. Для правильной работы необходимо соблюдать следующие условия:

• Подключение силовой цепи выполняется через винтовые зажимы - плотно затягивайте контакты, чтобы исключить нагрев.
• Не допускается установка рядом с источниками высокой температуры - влияние внешнего тепла может вызвать ложное срабатывание.
• Обязательно используйте терморегулируемые модели при работе в условиях значительных колебаний окружающей температуры.
• Проверьте соответствие тока двигателя установленному диапазону 23–32 А перед запуском системы.

Безопасность и стандарты

Реле тепловое LRE353-93A (23-32A) соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р МЭК 60947-4-1. Обеспечивает класс безопасности Class 10A, который гарантирует предсказуемую временную задержку при перегрузках, снижающую риск ложных отключений при пуске двигателя.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже порога уставки, реле реагирует сразу, предотвращая однополюсную работу двигателя.
• Высокая механическая прочность и долговечность благодаря качественным материалам производства КЭАЗ.
• Чёткий визуальный индикационный флажок после срабатывания - легко определить причину отключения без тестера.
• Лёгкий ремонт и замена - можно заменить само реле без демонтажа всей группы контакторов.

Ограничения применения

• Не среды с повышенной запылённостью, влагой или химически активными веществами - степень защиты IP20 не предусматривает герметизации.
• Не рекомендуется применять в местах с частыми перепадами температур выше +-15C без компенсационных мер - возможны сбои в чувствительности.
• Не является средством защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи питания.
• Не поддерживает дистанционное управление или цифровую интеграцию - полностью аналоговое устройство.

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает выход из строя при забитом фильтре.
• Контроль вентилятора в HVAC-системе - отключает питание при заклинивании лопастей.
• Щит АВР на объекте с резервным дизельгенератором - обеспечивает безопасное переключение при потере основного питания.
• Грузоподъёмный механизм - защищает двигатель подъёмника от перегрузки при перевозке сверхнормативной массы.

Практические советы

• Перед установкой проверьте текущий рабочий ток двигателя - он должен попадать в диапазон 23–32 А. Если ближе к границе - выбирайте модель с чуть большим интервалом.
• Настройку тока уставки делайте при отключенном питании - используйте шестигранник, расположенный на корпусе.
• После каждого срабатывания дождитесь остывания элементов (минимум 5 минут) перед повторным включением - иначе возможно преждевременное повторное отключение.
• При использовании нескольких реле в одном щите - располагайте их с зазором минимум 10 мм для лучшего теплоотведения.
• Реле тепловое LRE353-93A (23-32A) не требует обслуживания, но периодическая проверка состояния контактов и чистоты корпуса продлит срок службы.
