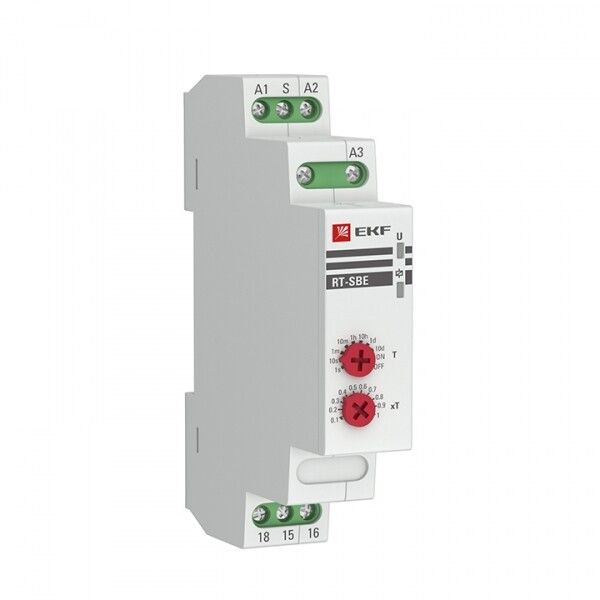

Реле времени (задержка включ. после пропад. сигн.) RT-SBE EKF PROxima |

Реле времени RT-SBE EKF PROxima - это электронное устройство, предназначенное для автоматического отключения нагрузки с задержкой после исчезновения управляющего сигнала. Подходит для монтажа на DIN-рейку и лицевую панель, используется в системах вентиляции, освещения и отопления.

Назначение и область применения

RT-SBE EKF PROxima обеспечивает выдержку времени перед отключением нагрузки после прекращения подачи управляющего напряжения. Это необходимо там, где требуется плавное завершение работы оборудования - например, чтобы вентилятор продолжал работать несколько минут после отключения системы, или свет оставался включённым после выхода из помещения.

Области применения: промышленная автоматика, жилые и коммерческие здания - системы вентиляции, освещения, теплоснабжения, насосов, компрессоров.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Диапазон регулировки времени: от 0,1 до 8 640 000 секунд (до 100 дней)
• Тип управления: AC/DC - работает как от переменного, так и от постоянного тока управляющего сигнала
• Количество переключающих контактов: один перекидной (переключаемый) контакт
• Выходные контакты: один перекидной контакт с задержкой выключения; других типов контактов (НО, НЗ) с задержкой нет
• Метод подключения: винтовые зажимы
• Категория применения: АС-15 - рассчитано на управление электромагнитными катушками мощностью более 72 Вт

Совместимость и монтаж

RT-SBE EKF PROxima совместим с большинством стандартных распределительных щитов благодаря двум способам крепления:

• Установка на DIN-рейку шириной 35 мм - основной вариант для шкафов автоматики
• Фронтальный монтаж через отверстие 22,5×22,5 мм - удобен для панелей управления

Не требует внешнего источника питания - питание подаётся на вход устройства, а управляющий сигнал подаётся параллельно. Устройство не имеет встроенной батареи - время задержки сохраняется только при наличии питания.

Безопасность и стандарты

RT-SBE EKF PROxima соответствует категории применения АС-15, что гарантирует надёжную работу при коммутации индуктивных нагрузок - таких как реле, соленоиды, электромагниты. Применение в сетях 230 В соответствует требованиям безопасности для бытовых и промышленных систем.

Преимущества

• Широкий диапазон времени - от десятых долей секунды до нескольких дней - позволяет точно настраивать паузу перед отключением
• Простая настройка: поворотный регулятор на лицевой панели даёт доступ к нужному значению без программирования
• Гибкий тип управления: работает с AC и DC сигналами - подходит для различных схем автоматизации
• Надёжный перекидной контакт: обеспечивает полное отключение нагрузки, даже при отказе управляющего сигнала
• Два варианта монтажа: можно использовать как в щите, так и на панели управления

Ограничения применения

• Не подходит для управления нагрузками выше 8 А - превышение тока вызывает перегрев и выход из строя
• Нет контактов с задержкой включения - только задержка выключения
• Не имеет встроенного резервного питания - при отключении сети все настройки теряются
• Не предназначено для частых включений/выключений (более 1000 раз в час) - возможен износ механических элементов контактов
• Не рекомендуется для взрывоопасных сред - отсутствует сертификат защиты Ex

Примеры использования

• Освещение в туалете: свет гаснет через 30 секунд после выхода человека
• Вентиляция в кухне: вытяжка работает ещё 5 минут после отключения плиты
• Котёл отопления: циркуляционный насос продолжает работать 2–3 минуты после отключения котла для равномерного остывания теплообменника
• Электромагнитный замок: открытие происходит при подаче сигнала, а закрытие - с задержкой 10 секунд после снятия сигнала

Практические советы

• При выборе времени задержки учитывайте инерцию объекта: например, для вентилятора с большим моментом инерции нужна более длительная задержка
• Избегайте подключения к реле нагрузок с высокими пусковыми токами (например, лампы накаливания) - они могут привести к залипанию контактов
• Для точной настройки используйте секундомер: поверните регулятор до упора, запустите тест и отрегулируйте по фактическому времени
• При монтаже на лицевую панель убедитесь, что отверстие точно соответствует 22,5×22,5 мм - иначе устройство не защёлкнется
• RT-SBE EKF PROxima не требует обслуживания, но проверяйте состояние винтовых зажимов каждые 1–2 года - особенно в условиях вибрации
