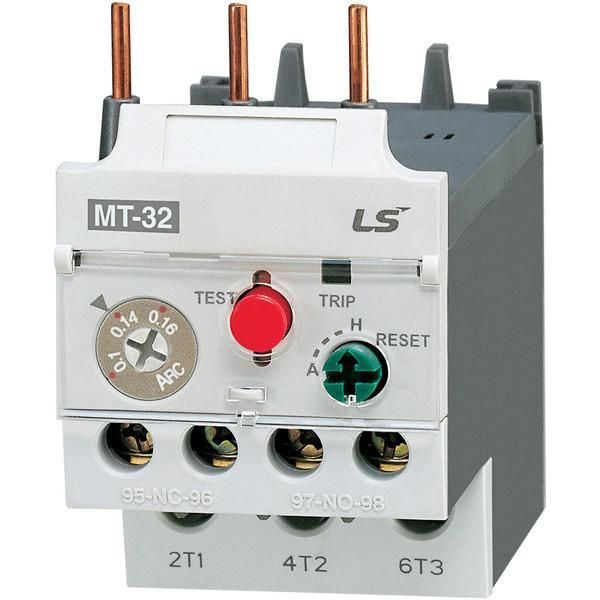

Реле защиты от перегрузки Metasol MT-32 0.52А 0.4~0.63 3K SCREW LS Electric 1298000400 LSIS

Реле защиты от перегрузки 0.52А 0.4~0.63 3K SCREW от LS Electric - устройство для автоматического отключения электрооборудования при опасном превышении тока, особенно актуально для двигателей малой мощности. Артикул 1298000400 рассчитан на работу в сетях до 690 В переменного тока.

Назначение и область применения

Реле защиты от перегрузки 0.52А 0.4~0.63 3K SCREW защищает электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки - когда ток превышает допустимый уровень;
• обнуления одной из фаз (обрыва фазы);
• слишком долгого запуска двигателя;
• заклинивания ротора.

Подходит для установки в панелях управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями мощностью до ~0.3–0.5 кВт.

Технические характеристики

• Номинальный ток: 0,52 А - предельный рабочий ток, при котором реле не срабатывает; регулируется в диапазоне 0,4–0,63 А;
• Напряжение: до 690 В переменного тока - совместимо с большинством промышленных сетей;
• Тип тока: переменный - не постоянным током;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в шкафах;
• Степень защиты: IP20 - защищено от прикосновения пальцами и крупной пыли, но не от воды и брызг;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями;
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.

Совместимость и монтаж

Реле защиты от перегрузки 0.52А 0.4~0.63 3K SCREW устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место вокруг устройства - минимум 10 мм с каждой стороны для теплоотвода. Подключение осуществляется через винтовые клеммы: фазы L1/L2/L3 подключаются к входным контактам, выходные - к двигателю. Контакты N.O. и N.C. используются для передачи сигнала в PLC или световой индикатор. Убедитесь, что сечение провода соответствует заявленному - не более 2,5 мм2.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет биметаллический механизм расцепления - механическую, безэлектронную технологию, исключающую влияние помех и скачков напряжения. Не содержит элементов, требующих обслуживания.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому термореле - реагирует именно на тепловую нагрузку, а не на кратковременные пики тока;
• Не требует внешнего питания - автономная работа снижает риск отказа при сбоях сети;
• Простота настройки - достаточно повернуть регулировочный винт в нужный диапазон (0,4–0,63 А);
• Долгий срок службы - механические детали менее подвержены износу по сравнению с электронными аналогами;
• Функциональные контакты позволяют легко интегрировать сигнал тревоги в систему контроля.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток;
• Защита не действует при коротком замыкании - необходимо использовать дополнительно автоматический выключатель;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях, на улице или в местах возможного попадания жидкости;
• Не поддерживает реверсирование - не используется в системах с частым изменением направления вращения;
• Чувствительно к окружающей температуре - рекомендовано избегать установки рядом с источниками нагрева (>+40C).

Примеры использования

• Электронасосы в системах водоснабжения;
• Вентиляторы приточно-вытяжной вентиляции;
• Ленточные конвейеры на пищевых производствах;
• Шлифовальные и сверлильные станки с однофазными или трехфазными двигателями;
• Автоматические дозирующие системы с сервоприводами малой мощности.

Практические советы

• Настройте ток срабатывания точно под номинал двигателя - используйте таблицу мощности/тока на корпусе мотора;
• Проверьте соответствие сечения проводов - слишком тонкие провода вызывают перегрев даже при правильной настройке реле;
• После срабатывания реле обязательно проверьте причину - часто проблема в забитом фильтре, заклинившем валу или недостаточном питании;
• При использовании нескольких реле в одном щите соблюдайте минимальный интервал между ними - чтобы не было взаимного нагрева;
• Arтикул 1298000400 от LS Electric имеет одинаковое исполнение с моделями LSIS - можно менять на аналогичные без изменения схемы.
