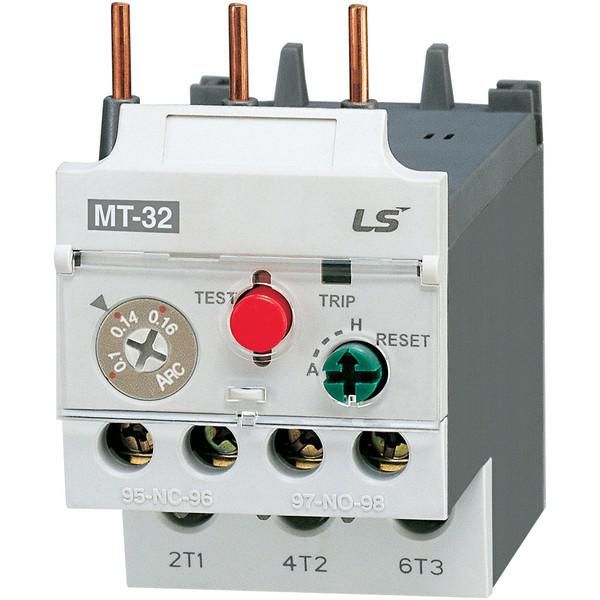

Реле защиты от перегрузки Metasol MT-32 19А 16~22 3К SCREW LS Electric 1298001500 LSIS

Реле защиты от перегрузки 19A 16~22 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или слишком долгом запуске. Артикул 1298001500 рассчитан на работу в трёхфазных сетях до 690 В и применяется в промышленном оборудовании с жесткими требованиями к надёжности.

Назначение и область применения

Реле защиты от перегрузки 19A 16~22 3K SCREW защищает электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки по току (более 19 А в течение времени, превышающего допустимое);
• обрыва одной из фаз;
• заклинивания ротора;
• слишком продолжительного пуска двигателя.

Устройство устанавливается в щитах управления, на монтажных платах и используется в системах с частыми циклами включения/выключения - например, на конвейерах, насосах, компрессорах и станках.

Технические характеристики

• Номинальный ток: 19 А - максимальный рабочий ток, при котором реле не срабатывает; регулируется в пределах 16–22 А.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначено реле.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Тип подключения: зажимные винтовые клеммы - удобны для быстрого монтажа проводов сечением до 4 мм2.
• Способ монтажа: на монтажную плату - требует установки через отверстия в печатной плате, не подходит для DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от пыли и влаги.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления цепями контроля.

Совместимость и монтаж

Реле защиты от перегрузки 19A 16~22 3K SCREW монтируется исключительно на монтажную плату. Для установки требуется просверлить отверстия под выводы корпуса. Подключение проводов осуществляется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения изоляции. Убедитесь, что сечение провода соответствует рекомендациям производителя (обычно 0,5–4 мм2). Не используйте реле в составе реверсивных схем - оно не имеет механической блокировки для изменения направления вращения.

Безопасность и стандарты

Реле соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет биметаллический расцепитель - механизм, реагирующий на тепловое воздействие тока, что делает его устойчивым к кратковременным импульсам, характерным для пуска двигателей. Класс расцепления не указан в данных, но тип МТ указывает на средний класс (например, Class 10 или 20), подходящий для большинства промышленных применений.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимизирует ложные срабатывания.
• Встроенные контактные группы позволяют легко интегрировать сигнал срабатывания в системы управления.
• Простая и проверенная конструкция - мало подвижных деталей, высокая надёжность в условиях вибраций и температурных колебаний.
• Поддержка широкого диапазона токов (16–22 А) позволяет использовать одно реле для нескольких моделей двигателей.

Ограничения применения

• Не подходит для установки на DIN-рейку - только монтаж на плату.
• Защита не действует при коротких замыканиях - требует обязательной установки автоматических выключателей или предохранителей перед реле.
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты (корпуса, герметизации).
• Нельзя применять в схемах с реверсированием - отсутствуют блокировки для переключения направления.
• Не регулируется в режиме работы - после установки ток срабатывания изменяется только при демонтаже.

Примеры использования

• Электроприводы конвейерных лент в пищевой промышленности.
• Циркуляционные насосы в системах отопления и водоснабжения.
• Воздушные компрессоры с периодическим включением.
• Фрезерные и токарные станки с асинхронными двигателями.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 16–22 А - выбирайте реле с номиналом, близким к рабочему току, но не выше.
• При использовании в условиях повышенной вибрации дополнительно закрепите реле клеем или хомутами, чтобы избежать ослабления соединений.
• Обязательно подключите сигнальные контакты (НО и НЗ) к контроллеру или индикации - так вы получите информацию о причине отключения.
• Не заменяйте реле 1298001500 аналогами с другим способом монтажа - даже если ток совпадает, отличия в креплении сделают установку невозможной.
• После срабатывания дождитесь остывания биметалла - реле не включится сразу, даже если ток вернулся в норму.
