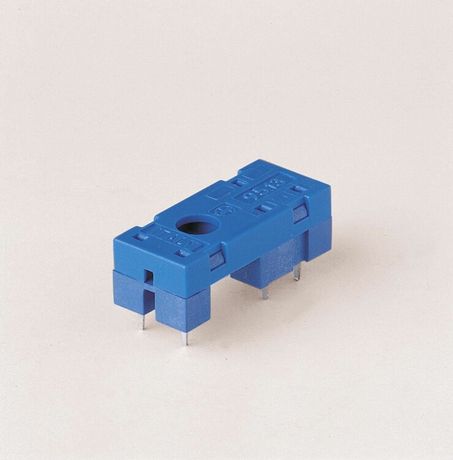

Розетка для монтажа на плате применения с 41.31 реле, Поставляется 095.41.3 Металлической клипсой-держателем, синий - 95132SNA FINDER 95.13.2SNA

Розетка для монтажа на плате для реле 41.31, с металлической клипсой 095.41.3, синего цвета - это компактный элемент для надёжного подключения реле прямо на печатную плату. Бренд Finder, артикул 95.13.2sna, обеспечивает устойчивую работу в промышленной автоматизации даже при экстремальных температурах.

Назначение и область применения

Розетка для монтажа на плате для реле 41.31, с металлической клипсой 095.41.3, синего цвета предназначена для фиксации и электрического соединения реле типа 41.31 с печатной платой. Применяется в устройствах управления, где требуется быстрая замена реле без пайки - например, в контроллерах, панелях автоматики, системах безопасности и промышленном оборудовании.

Технические характеристики

• Количество контактов: 5 - позволяет подключить реле с пятью выводами, включая управление, питание и коммутацию нагрузки;
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока стандарта Европы и стран СНГ;
• Номинальный рабочий ток: 12 А - способна выдерживать постоянную нагрузку до 12 ампер без перегрева;
• Тип подключения: присоединение к печатной плате - контакты розетки впаиваются в отверстия платы, обеспечивают механическую и электрическую связь;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не предохраняет от пыли и влаги; подходит только для внутренней установки в закрытых корпусах;
• Цвет: синий - визуально отличает розетку от других элементов, упрощает идентификацию при обслуживании;
• Материал корпуса: пластик - изолирующий, устойчивый к воздействию среды, соответствует требованиям горючести;
• Диапазон рабочих температур: от –40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха;
• Климатическое исполнение УХЛ4 - предназначен для эксплуатации в умеренном и холодном климате с повышенной влажностью;
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам на реле и их базовые элементы.

Совместимость и монтаж

Розетка для монтажа на плате для реле 41.31, с металлической клипсой 095.41.3, синего цвета совместима исключительно с реле серии 41.31 от Finder. Монтаж выполняется путём вставки контактных штырей в отверстия печатной платы и последующей пайки. Клипса из металла обеспечивает прочное фиксирование реле в гнезде - её можно легко открыть для замены без инструментов. Диаметр отверстий на плате должен соответствовать размеру контактов розетки - проверьте чертёж перед изготовлением PCB.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры релейных устройств. Наличие сертификации гарантирует соответствие требованиям промышленной электроники в Евросоюзе и странах, признающих эти стандарты.

Преимущества

• Замена реле без пайки - снижает время ремонта и риск повреждения платы;
• Металлическая клипса - надёжная фиксация, предотвращает самопроизвольное выпадение реле при вибрациях;
• Высокий температурный диапазон - подходит для работы в сложных условиях, включая автономные системы;
• Яркий синий цвет - ускоряет диагностику и сборку, особенно в плотных панелях с множеством модулей.

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP20 не допускает воздействия пыли, воды или брызг;
• Подходит только для реле 41.31 - другие типы реле не будут правильно садиться в гнездо;
• Не рекомендовано использование в высокочастотных цепях - не оптимизирована для импульсных сигналов выше 1 кГц;
• Пайка требует точности - перегрев при монтаже может деформировать пластиковый корпус.

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без демонтажа всей платы;
• Системы теплоснабжения - управление насосами и клапанами в щитах с температурными колебаниями;
• Энергоэффективные освещение - контроль светильников через реле в распределительных щитках;
• Аварийные сигнализации - надёжное срабатывание в условиях низких температур на объектах в регионах с суровым климатом.

Практические советы

• Перед монтажом проверьте, что реле 41.31 полностью совпадает по форме и расположению контактов - даже незначительное отклонение может помешать фиксации;
• При пайке используйте термостойкий паяльник и не нагревайте контакты более 5 секунд - чтобы не повредить пластик;
• Для удобства обслуживания размещайте розетку в зоне доступа - клипсу можно открывать руками, но она должна быть видна;
• При использовании в вибрирующей среде дополнительно проверяйте затяжку клипсы после первых 100 циклов включения/выключения.
