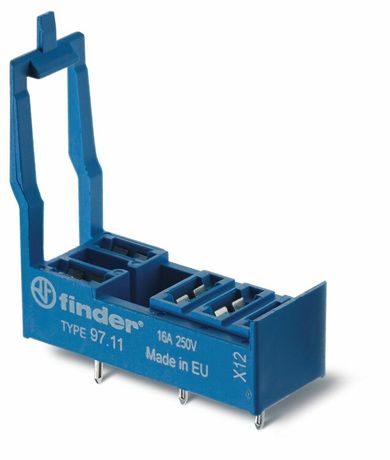

Розетка для монтажа на плате реле 46.61; в комплекте пластиковая клипса | 9711 Finder 97.11

Розетка для монтажа на плате для реле 46.61 с пластиковой клипсой от Finder - это компактное соединительное устройство, предназначенное для надёжного подключения реле к печатной плате. Артикулы 97.11 и 9711 относятся к серии 97 и подходят для промышленной автоматизации, где важна устойчивость к перепадам температур и простота замены.

Назначение и область применения

Розетка для монтажа на плате для реле 46.61 с пластиковой клипсой используется для фиксации и электрического соединения реле типа 46.61 с печатной платой. Обеспечивает быструю замену реле без пайки, что снижает время обслуживания и исключает повреждение платы при ремонте. Применяется в контроллерах, панелях управления, системах автоматизации, станках, конвейерах и других устройствах, где требуется частая замена коммутационных элементов.

Технические характеристики

• Количество контактов: 5 - обеспечивает подключение всех цепей реле (управление, силовые выходы, вспомогательные контакты)
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока стандарта Европы
• Номинальный рабочий ток: 12 А - допустимый ток через каждый контакт при длительной нагрузке
• Тип подключения: присоединение к печатной плате - выводы розетки впаиваются в отверстия платы
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Диапазон рабочих температур: от -40 до +70 C - работает в условиях холодных складов и нагреваемых шкафах
• Климатическое исполнение: УХЛ4 - предназначена для эксплуатации в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Цвет: синий - визуальное отличие от других типов розеток, упрощает идентификацию
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к релейным устройствам

Совместимость и монтаж

Розетка для монтажа на плате для реле 46.61 с пластиковой клипсой совместима только с реле серии 46.61. Монтаж осуществляется путём вставки выводов в отверстия печатной платы с последующей пайкой. Клипса из пластика позволяет легко фиксировать и извлекать реле без инструментов - достаточно потянуть за выступ. Для правильной установки проверьте соответствие шага контактов розетки и реле - расстояние между выводами должно точно совпадать. Не используйте усилие при вставке, чтобы не деформировать выводы платы.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, прочность и электрические параметры релейных розеток. Степень защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, однако не обеспечивают защиту от пыли и влаги - не применяйте в открытых или влажных средах без дополнительной герметизации.

Преимущества

• Пластиковая клипса упрощает замену реле - не требует пайки/разпайки
• Высокая термостойкость (-40…+70 C) позволяет использовать в экстремальных условиях
• Синий цвет корпуса ускоряет визуальный поиск нужного модуля на панели
• Соответствие европейским стандартам повышает надёжность и сертифицированность системы
• Компактная форма экономит место на плате

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от пыли и влаги
• Не совместима с другими типами реле, кроме 46.61 - даже аналогичные по габаритам модели могут иметь другую схему контактов
• Запрещено применять при напряжении выше 250 В или токе свыше 12 А - возможен перегрев и оплавление
• Не рекомендовано использование в местах с постоянными вибрациями без дополнительной фиксации платы

Примеры использования

• Автоматические линии производства - замена реле при отказе без демонтажа всей платы
• Щиты управления HVAC - надёжное соединение в условиях колебаний температуры
• Системы безопасности - быстрая диагностика и замена реле в аварийных схемах
• Оборудование для пищевой промышленности - внутри закрытых щитов с контролируемой влажностью

Практические советы

• Перед монтажом проверьте, что отверстия на плате имеют точный диаметр - слишком маленькое отверстие может повредить выводы розетки
• При пайке используйте низкую температуру и минимальное время - перегрев может деформировать пластиковую основу
• При замене реле всегда отключайте питание - даже при отключенном управлении есть риск наличия напряжения на силовых контактах
• Для долговечности избегайте многократных вставок/выниманий - более 50 циклов может привести к износу контактов клипсы
• Храните запасные розетки в сухом месте - влага может вызвать окисление выводов
