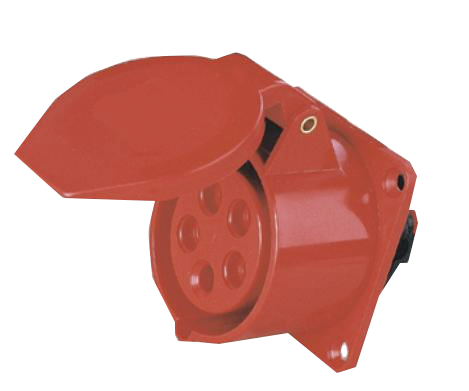

Розетка фланцевая 315 16А 380AC 3P+PE+N 6ч IP44 КЭАЗ 222759

Розетка фланцевая 315 16 ампер 380 вольт переменного тока 3P+PE+N 6 часов IP44 от КЭАЗ - это надёжная силовая розетка для подключения трёхфазного оборудования с заземлением и нулём. Артикул 222759 из серии Разъемы силовые предназначена для постоянной эксплуатации в условиях повышенной запылённости и влажности.

Назначение и область применения

Розетка фланцевая 315 16 ампер 380 вольт переменного тока 3P+PE+N 6 часов IP44 используется для подключения трёхфазных потребителей мощностью до 16 А. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Устанавливается на стену, щит или оборудование через фланец. Применяется там, где требуется безопасное и защищённое соединение - цеха, мастерские, объекты с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В (рабочее - 380 В переменного тока)
• Количество полюсов: 5 (3 фазы L1–L3 + PE + N)
• Род тока: переменный (AC), частота 50 Гц
• Заземление: есть, контакт вынесен в положение “6 часов”
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Материал корпуса: термостойкий пластик
• Цвет: красный - соответствует цветовой кодировке для трёхфазных сетей
• Габариты: 75×86 мм
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, умеренно влажный климат
• Нормативный документ: ТУ3424-079-05758109-2014

Совместимость и монтаж

Розетка фланцевая 315 16 ампер 380 вольт переменного тока 3P+PE+N 6 часов IP44 совместима с штекерами того же типа и стандарта - в частности, с плагинами серии 315. Монтируется на поверхность с помощью четырёх крепёжных отверстий во фланце. Диаметр отверстий под болты - 5 мм. Для правильного подключения используйте провода сечением 1,5–2,5 мм2. Напряжение питания - 380/400 В между фазами, 220 В между фазой и нулём. Обязательно соблюдайте полярность: L1, L2, L3, N, PE. Контакт заземления расположен внизу (6 часов), что исключает случайную переполюсовку.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ3424-079-05758109-2014. Степень защиты IP44 обеспечивает безопасность при попадании брызг воды и крупной пыли. Корпус из самозатухающего пластика предотвращает распространение горения. Конструкция исключает доступ к токоведущим частям при установленном штекере. Работает в условиях, допустимых для класса УХЛ3 - не рекомендовано применение в экстремально холодных регионах ниже −25C.

Преимущества

• Фланцевый монтаж - прочная фixация на любой поверхности, снижает риск механического повреждения
• Пятиполюсная схема - полная реализация системы TN-S (отдельный PE и N)
• Красный цвет - визуальное отличие от однофазных розеток, снижает вероятность ошибки при подключении
• Винтовые клеммы - позволяют использовать гибкие и жесткие провода без специальных наконечников
• Высокая степень защиты IP44 - устойчивость к влаге и пыли в производственной среде

Ограничения применения

• Не предназначен для установки вне помещений без дополнительной защиты от прямого дождя
• Не рассчитана на ток выше 16 А - превышение вызывает перегрев и выход из строя
• Не подходит для частых подключений/отключений под нагрузкой - возможна эрозия контактов
• Не применяется в агрессивных химических средах - материал корпуса не устойчив к растворителям и маслам
• Не совместима с розетками других серий (например, 314, 316) - различаются формы и расположение контактов

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообрабатывающем цехе
• Соединение воздушного компрессора с распределительным щитом
• Временное питание сварочного аппарата на строительной площадке
• Фиксированная точка подключения насосной группы в системе водоснабжения

Практические советы

• При монтаже проверьте соответствие диаметра отверстий в стене и фланца - используйте дрель с подходящим сверлом
• Обязательно затяните винты клемм с усилием 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев
• Перед первым включением проверьте целостность заземления тестером
• Не закрывайте розетку фланцевую 315 16 ампер 380 вольт переменного тока 3P+PE+N 6 часов IP44 крышками или кожухами - они нарушают теплоотвод и могут деформировать корпус
• Для обслуживания отключайте питание - даже при выключенном оборудовании возможна опасность при наличии напряжения на входе
