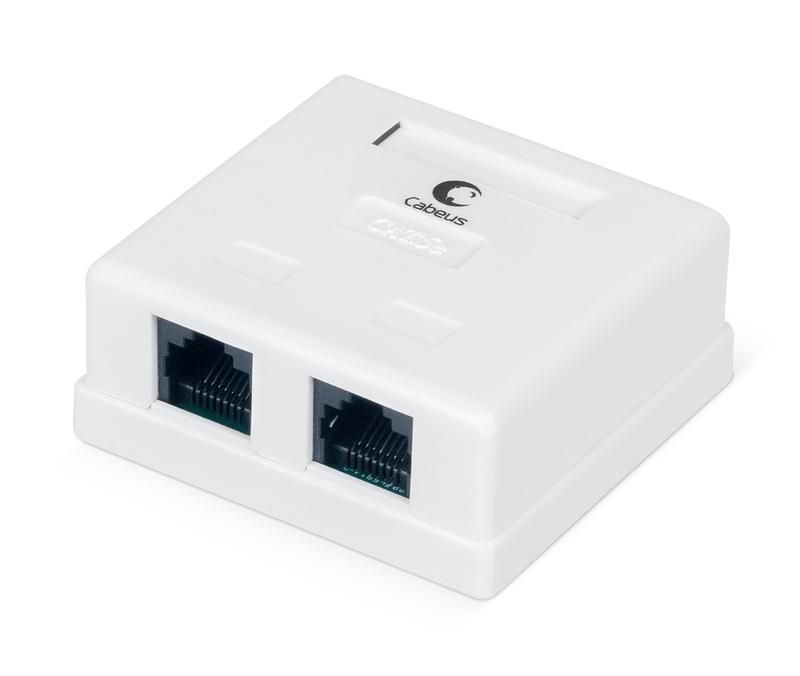

Розетка компьютерная RJ-45, категория 5e, двойная, внешняя, Dual IDC WS-8P8C-Cat.5e-2 Cabeus - 7247c

Розетка компьютерная RJ-45 категория 5e двойная внешняя Dual IDC от бренда Cabeus (артикулы 7247c и ws-8p8c-cat.5e-2) предназначена для надёжного подключения сетевых устройств через Ethernet-кабели. Устройство выполнено в накладном исполнении, подходит для установки на поверхность стены и обеспечивает соединение двух устройств одновременно.

Назначение и область применения

Эта розетка используется для организации локальных сетей в офисах, домашних рабочих зонах, серверных шкафах и на производстве. Подходит для подключения компьютеров, IP-камер, телефонов VoIP, принтеров и других устройств, требующих проводного Ethernet-соединения. Благодаря двойному исполнению позволяет избежать необходимости в коммутаторе при подключении двух точек.

Технические характеристики

• Тип разъёма: два порта RJ-45 (8P8C)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Тип присоединения: 110-style IDC - для зачистки и фиксации жил кабеля с помощью инструментов типа 110 или Krone
• Маркировка контактов: цветовая схема T568A и T568B на одной плате - упрощает монтаж по любому стандарту
• Угол расположения ножей: 45° - снижает перекрестные помехи и повышает качество сигнала
• Крепление: накладное (на поверхность стены)
• Цвет корпуса: белый
• Экранирование: неэкранированная (UTP) - не требует заземления, подходит для большинства бытовых и офисных сетей

Совместимость и монтаж

Розетка совместима с любым UTP-кабелем категории 5e и выше (Cat.5e, Cat.6, Cat.6a) с медными жилами диаметром 0,4–0,6 мм. Монтаж выполняется в три этапа:

1. Закрепите розетку на стене с помощью винтов или двусторонней клеевой площадки (в комплекте).
2. Зафиксируйте кабель внутри розетки с помощью стяжек - предотвращает вытягивание и механическую нагрузку на контакты.
3. Подготовьте конец кабеля: удалите внешнюю изоляцию, выпрямите жилы, вставьте каждую в соответствующий контакт по цветовой схеме T568A/B и закрепите ножом 110/Krone - зажим происходит одним движением.

Инструмент для монтажа: специальный обжимной нож 110 или Krone (не входит в комплект).

Безопасность и стандарты

Розетка соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Применяет материалы, устойчивые к возгоранию. Не содержит токсичных веществ. Эксплуатация допускается при температуре от –10C до +50C и влажности до 90% без конденсации.

Преимущества

• Два порта в одном корпусе - экономия места и уменьшение числа точек подключения
• Цветная маркировка T568A и T568B - исключает ошибки при монтаже, особенно при работе с разными стандартами
• Угол ножей 45° - улучшает электрические характеристики, снижает NEXT-помехи
• Накладной монтаж - не требует штробления стены, подходит для временных и постоянных решений
• Стяжки в комплекте - обеспечивают долговечность соединения за счёт фиксации кабеля

Ограничения применения

• Не подходит для экранированных кабелей (FTP, STP) - отсутствует заземляющий контакт и экран
• Не рекомендована для открытого монтажа вне помещений - не имеет защиты от воды и пыли (IP-класс не указан)
• Не предназначен для высоковольтных цепей - работает только с данными, напряжение не более 50 В
• Требует точного соблюдения технологии обжима - некорректный монтаж снижает скорость связи или вызывает обрыв

Примеры использования

• Подключение двух компьютеров в офисной cubicle
• Фиксированная точка доступа для IP-камеры и видеорегистратора
• Разводка сети в учебной аудитории - один модуль вместо двух отдельных розеток
• Обслуживание оборудования в IT-шкафу с ограниченным пространством

Практические советы

• Перед монтажом проверьте, какой стандарт (T568A или T568B) используется в вашей сети - выберите нужную сторону контактов
• Не перегибайте жилы при укладке - это нарушает парность и снижает качество сигнала
• Используйте только качественные кабели Cat.5e и выше - дешевые аналоги могут не обеспечить заявленную скорость
• При использовании клеевой площадки очистите поверхность стены от пыли и грязи - гарантирует прочное крепление
• Проверяйте работоспособность после монтажа тестером - даже правильная цветовая схема не гарантирует целостность всех жил
