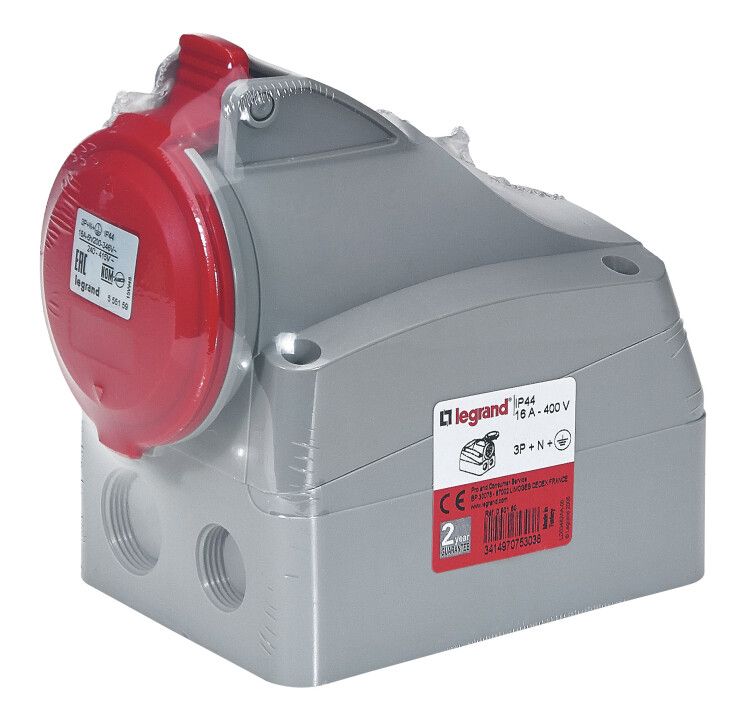

Розетка силовая P17 Tempra Pro 16А 380В IP44 накладная Legrand 090160

Розетка накладная Legrand 090160 из серии P17 Tempra Pro предназначена для подключения трёхфазного оборудования с напряжением до 380 В и током до 16 А. Устройство защищено от брызг и пыли (IP44), что делает его подходящим для использования на производстве, в цехах и других помещениях с повышенной влажностью или запылённостью.

Назначение и область применения

Эта розетка используется для временного или постоянного подключения трёхфазных потребителей: станков, насосов, компрессоров, сварочных аппаратов и другого промышленного оборудования. Подходит для установки на стену в условиях, где требуется надёжный контакт и защита от внешних воздействий. Применяется в мастерских, на складах, в логистических центрах и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 380 В
• Количество полюсов: 3 фазы + земля + ноль (3K+H+З)
• Степень защиты: IP44 - защита от брызг воды со всех сторон и от частиц пыли более 1 мм
• Тип монтажа: накладной
• Материал корпуса: термостойкий пластик
• Цвет: белый (по умолчанию, типичный для серии P17 Tempra Pro)

Совместимость и монтаж

Розетка Legrand 090160 совместима с штепсельными вилками стандарта IEC 60309, соответствующими параметрам 16 А / 380 В / 5-pin. Для монтажа необходимо закрепить устройство на плоской поверхности с помощью болтов через отверстия в задней крышке. Кабель подводится снизу - рекомендуется использовать гофру или кабель-канал для защиты проводов. Диаметр входного отверстия рассчитан на кабели сечением до 4–6 мм2. Перед подключением обязательно отключите питание и проверьте соответствие фаз.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 и европейскому нормативу EN 60309. Конструкция обеспечивает механическую блокировку вилки, предотвращающую случайное выдергивание. Материалы корпуса устойчивы к перегреву и горению - класс самозатухания V-0.

Преимущества

• Удобная форма контактов - обеспечивают плотный и долговечный контакт даже при частых подключениях
• Защитный клапан на входе кабеля снижает риск попадания влаги внутрь
• Чёткая маркировка контактов (L1, L2, L3, N, PE) упрощает монтаж и обслуживание
• Высокая степень защиты IP44 позволяет применять розетку в условиях, недопустимых для обычных бытовых розеток
• Серия P17 Tempra Pro отличается прочным корпусом и улучшенной эргономикой по сравнению с базовыми моделями

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не следует использовать в средах с высокой концентрацией химически активных паров (например, растворители, кислоты)
• Максимальная температура окружающей среды - +40 C; при более высоких значениях возможен перегрев
• Не подходит для подключения однофазных устройств - требует именно трёхфазного питания

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообрабатывающем цехе
• Временный доступ к питанию для сварочного аппарата на строительной площадке
• Фиксированная точка подключения воздушного компрессора в логистическом складе
• Работа с насосной группой в системе водоснабжения на производстве

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия на стене были ровными - иначе розетка будет перекошена
• Используйте кабель с медными жилами и изоляцией, рассчитанной на 450/750 В
• Не затягивайте клеммы слишком сильно - это повредит контакты и снизит срок службы
• Проверяйте целостность заземления перед каждым включением - особенно важно для безопасности в сырых помещениях
• Если нужна защита от несанкционированного подключения, используйте замок или специальную крышку - Legrand предлагает аксессуары для этого
