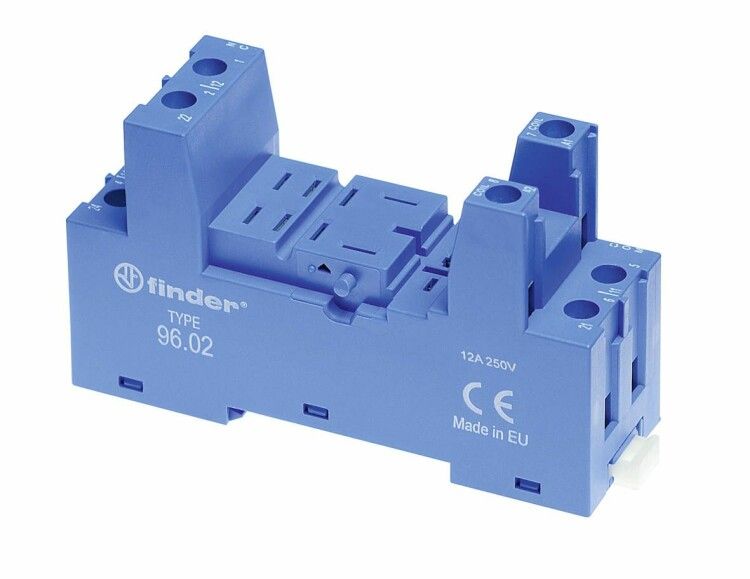

Розетка с винтовыми клеммами (с зажимной клетью) для применения 56.32, Применять модули 99.02/86.30, синий, Поставляется 094.91.3 пластик. клипсой-держателем - 9602SPA FINDER 96.02SPA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 56.32, модули 86.30, 99.02, пластиковая клипса 094.91.3 - это компактная и надёжная платформа для быстрого подключения реле и других устройств на DIN-рейке. Бренд Finder, артикул 96.02spa, обеспечивает совместимость с популярными модулями серии 96 и используется в автоматизированных системах управления.

Назначение и область применения

Розетка с винтовыми клеммами предназначена для удобного и безопасного подключения реле типа 56.32, а также модулей 86.30 и 99.02. Она позволяет заменить или обслуживать реле без перепайки проводов - достаточно вынуть модуль из розетки и установить новый. Применяется в панелях управления промышленным оборудованием, системах автоматизации, конвейерах, насосных станциях и другом контролируемом оборудовании.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт даже при многожильных проводах
• Номинальный ток: 12 А при AC-1 - подходит для нагрузок до 2,5 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Количество контактов: 8 - соответствует стандартному количеству выводов у реле 56.32
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупных предметов, но не от воды и пыли
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и механическим повреждениям
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Модульное исполнение: да - устанавливается на DIN-рейку шириной 35 мм
• Цвет: синий - стандартизирован для визуального отличия от других типов розеток

Совместимость и монтаж

Розетка 96.02spa совместима с реле серии 56.32, модулями 86.30 и 99.02, а также другими устройствами, имеющими аналогичную посадочную форму. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Крепление фиксируется с помощью пластиковой клипсы 094.91.3 - она легко защёлкивается и не требует инструментов. Для подключения используйте провода сечением до 2,5 мм2 - одножильные или многожильные с наконечниками. Зажимная клетья позволяет затянуть провод без предварительной опрессовки, но рекомендуется использовать наконечники для долговечности.

Безопасность и стандарты

Изделие соответствует европейским нормам: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к розеткам) и EN 61810-7 (тестирование на удар и вибрацию). Это гарантирует соответствие требованиям безопасности в промышленных системах. Наличие сертификации позволяет применять розетку в Евросоюзе и странах, признающих эти стандарты.

Преимущества

• Зажимная клеть - исключает ослабление контакта при вибрации и частых подключениях
• Фиксация на DIN-рейке - экономит время при сборке панелей
• Поддержка функционального расширения - можно комбинировать с дополнительными элементами (например, сигнализацией состояния)
• Высокая ремонтопригодность - замена реле занимает менее минуты
• Устойчивый к перегрузкам материал корпуса - снижает риск возгорания

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пыли
• Не подходит для постоянного тока выше 30 В - указаны параметры только для переменного тока AC-1
• Не совместим с реле других форм-факторов - например, с модулями 55.32 или 40.52
• Температура ниже –40 C может сделать пластик хрупким - требуется осторожность при монтаже в экстремальных условиях

Примеры использования

• Автоматизация производства: розетка 96.02spa используется для подключения реле контроля температуры на линии конвейера
• Системы освещения: управление группами светильников через реле с возможностью быстрой замены при отказе
• Энергоэффективные системы: включение/выключение оборудования по сигналу от терморегулятора
• Агрегаты с высокой вибрацией: благодаря зажимной клети, контакты остаются надёжными даже на насосах и компрессорах

Практические советы

• Перед установкой проверьте, что реле имеет ту же посадочную геометрию - особенно важно для модулей 86.30 и 99.02
• Для многожильных проводов лучше использовать наконечники - так снижается риск окисления и перегрева
• Не затягивайте винты слишком сильно - это может повредить внутренние контакты
• При использовании в панелях с несколькими розетками - помечайте каждую, чтобы избежать путаницы при ремонте
• Розетка 96.02spa от Finder - часть единой системы 96; при замене всегда выбирайте оригинальные комплектующие для сохранения совместимости
